Descripción

DESCRIPCION

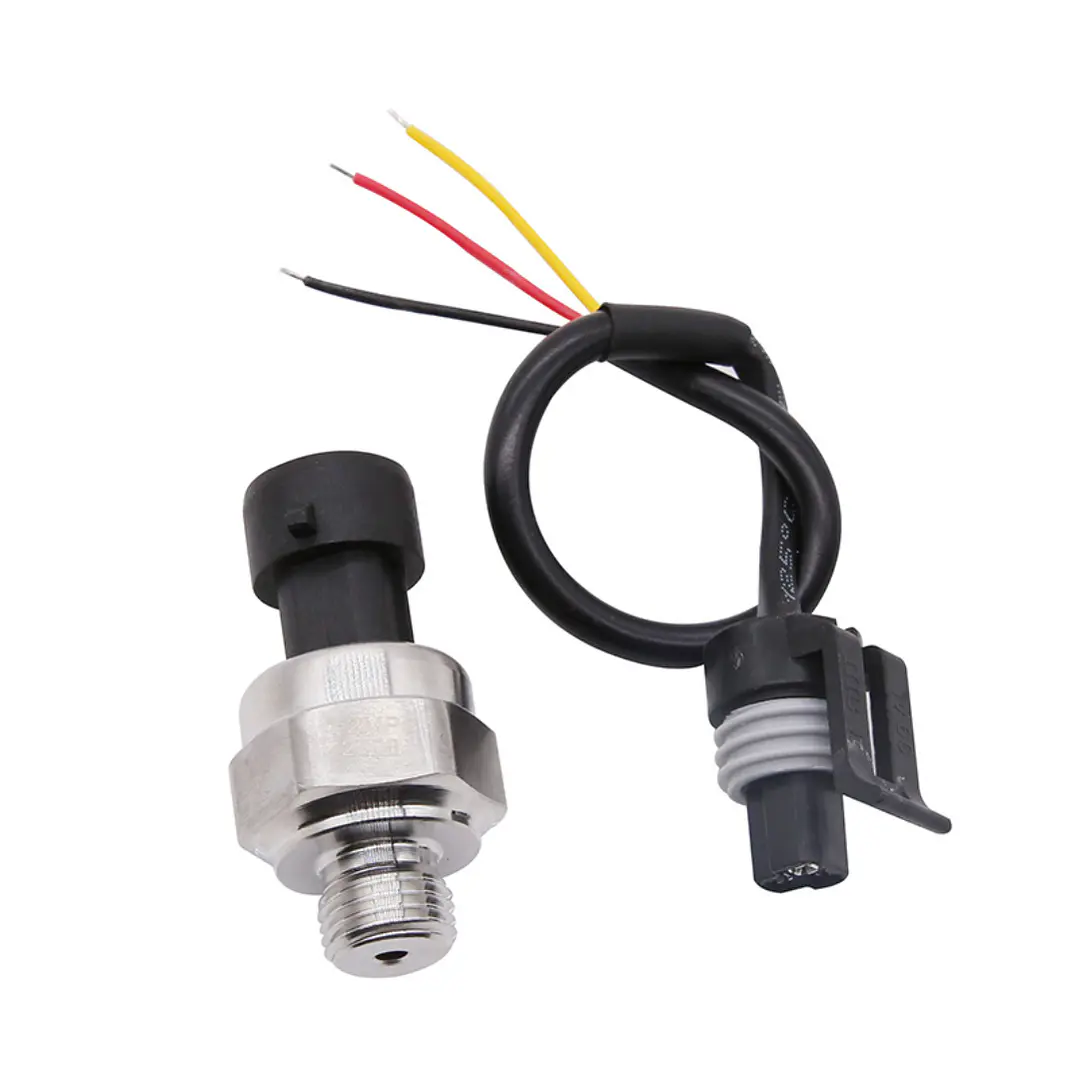

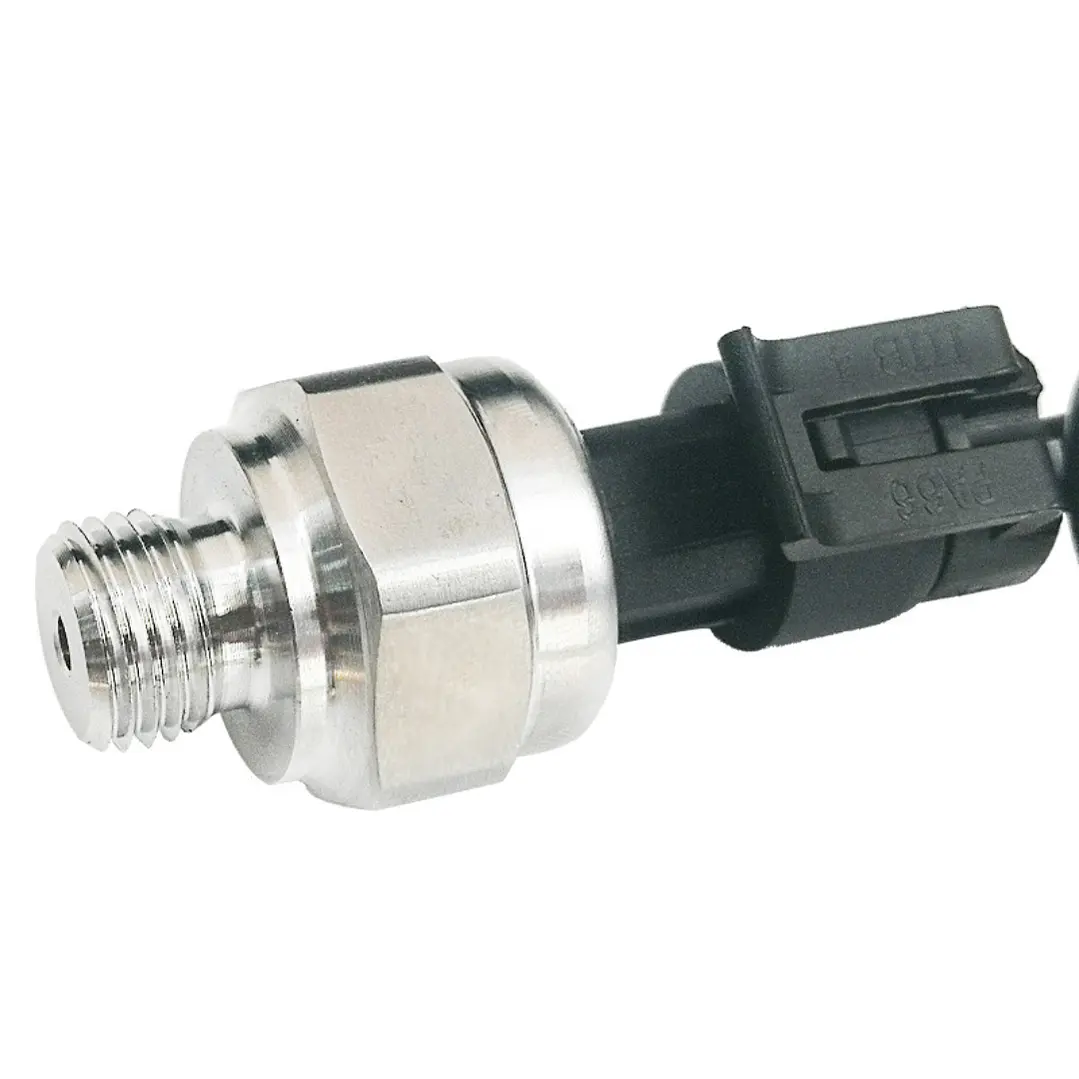

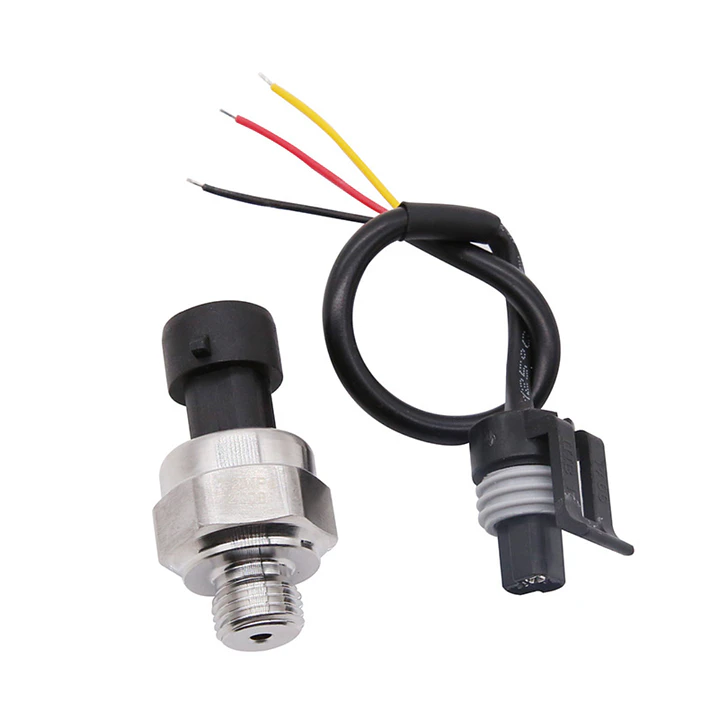

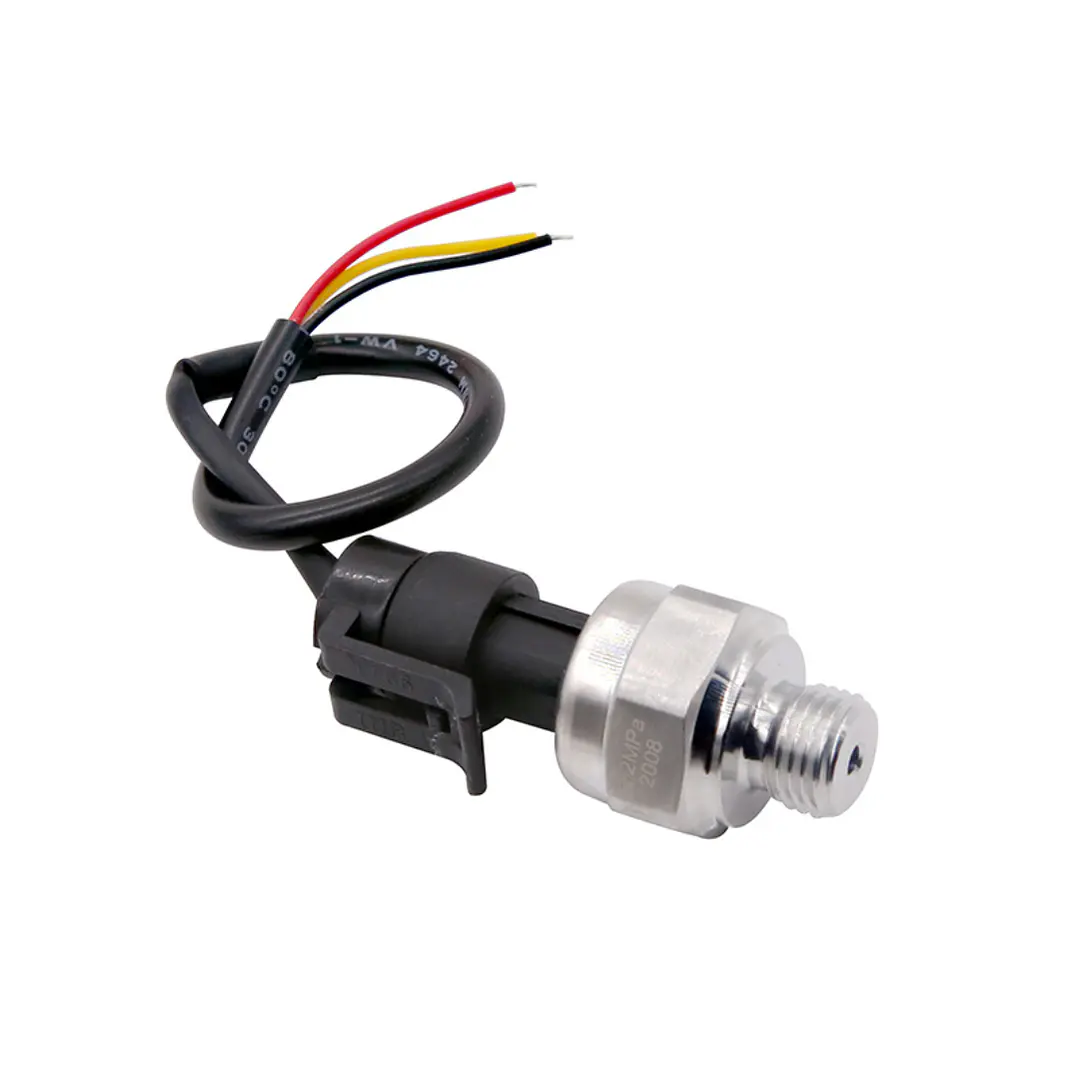

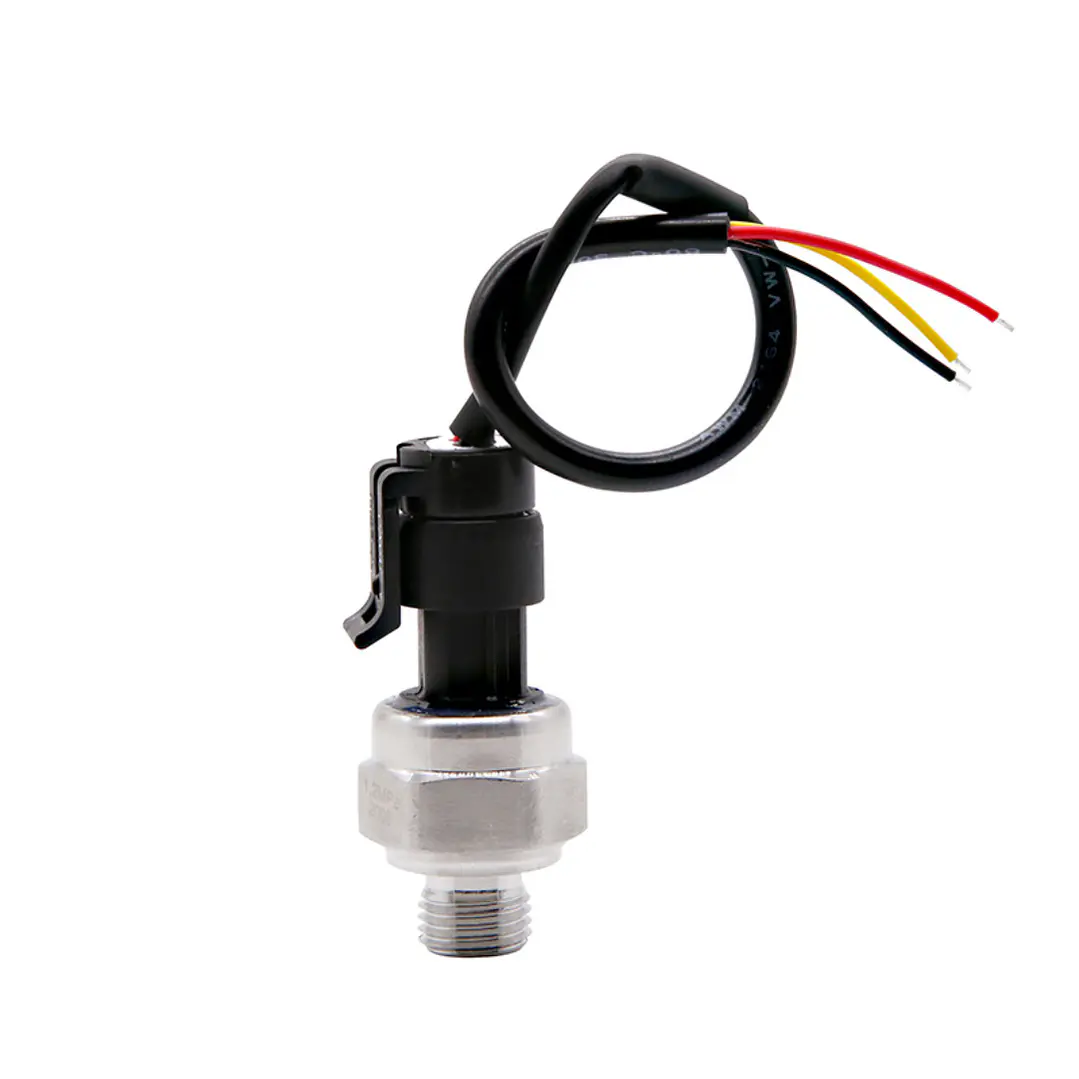

Sensor transmisor de presión tipo G1/4, diseñado para medir presión en agua, aire, aceite y otros medios compatibles no corrosivos. Este modelo trabaja en rango de 0 a 0.2MPa y entrega una señal analógica de voltaje proporcional a la presión medida.

Es ideal para sistemas de monitoreo, bombas de agua, automatización, control de presión, proyectos electrónicos y aplicaciones industriales ligeras.

Su cuerpo metálico, rosca estándar G1/4 y salida de 3 cables permiten una instalación práctica y confiable.

CARACTERISTICAS DESTACADAS

Sensor de presión tipo transmisor
Rango de medición de 0 a 0.2MPa
Salida analógica de voltaje
Compatible con agua, aire, aceite y líquidos no corrosivos
Rosca estándar G1/4
Alta resistencia a impactos e interferencias
Respuesta rápida y estable
Diseño compacto y fácil de instalar

ESPECIFICACIONES TECNICAS

Modelo: HK1100C
Tipo: Sensor transmisor de presión
Rango de presión: 0 a 0.2MPa
Tipo de salida: Analógica por voltaje
Voltaje de alimentación: 5V DC
Salida de señal: 0.5V a 4.5V DC
Corriente de trabajo: menor a 10mA
Precisión: ±1.5% FS
Tiempo de respuesta: menor a 2ms
Rosca: G1/4
Protección: IP65
Temperatura de trabajo: -20 a 105 grados
Temperatura de almacenamiento: -20 a 105 grados
Presión máxima admisible: 2 veces el rango nominal aprox.
Material: cuerpo metálico

CONEXION

Rojo: VCC positivo
Negro: GND negativo
Amarillo: OUT señal analógica

FUNCIONAMIENTO

El sensor convierte la presión aplicada en una señal de voltaje proporcional. A menor presión, menor voltaje de salida; a mayor presión, mayor voltaje de salida.

Puede conectarse a entradas analógicas de controladores, módulos de adquisición de datos, sistemas de monitoreo o microcontroladores compatibles.

APLICACIONES

Bombas de agua
Sistemas de presión hidráulica
Medición de presión de aire
Control de presión de aceite
Automatización industrial
Proyectos con Arduino y ESP32
Monitoreo de tuberías y depósitos

INCLUYE

1 Sensor de presión G1/4 0 a 0.2MPa

IMPORTANTE

Este modelo es de salida por voltaje 0.5V a 4.5V
Verificar que el rango 0 a 0.2MPa sea adecuado para tu aplicación
No utilizar con fluidos corrosivos sin verificar compatibilidad del material
No superar la presión máxima de trabajo del sensor
