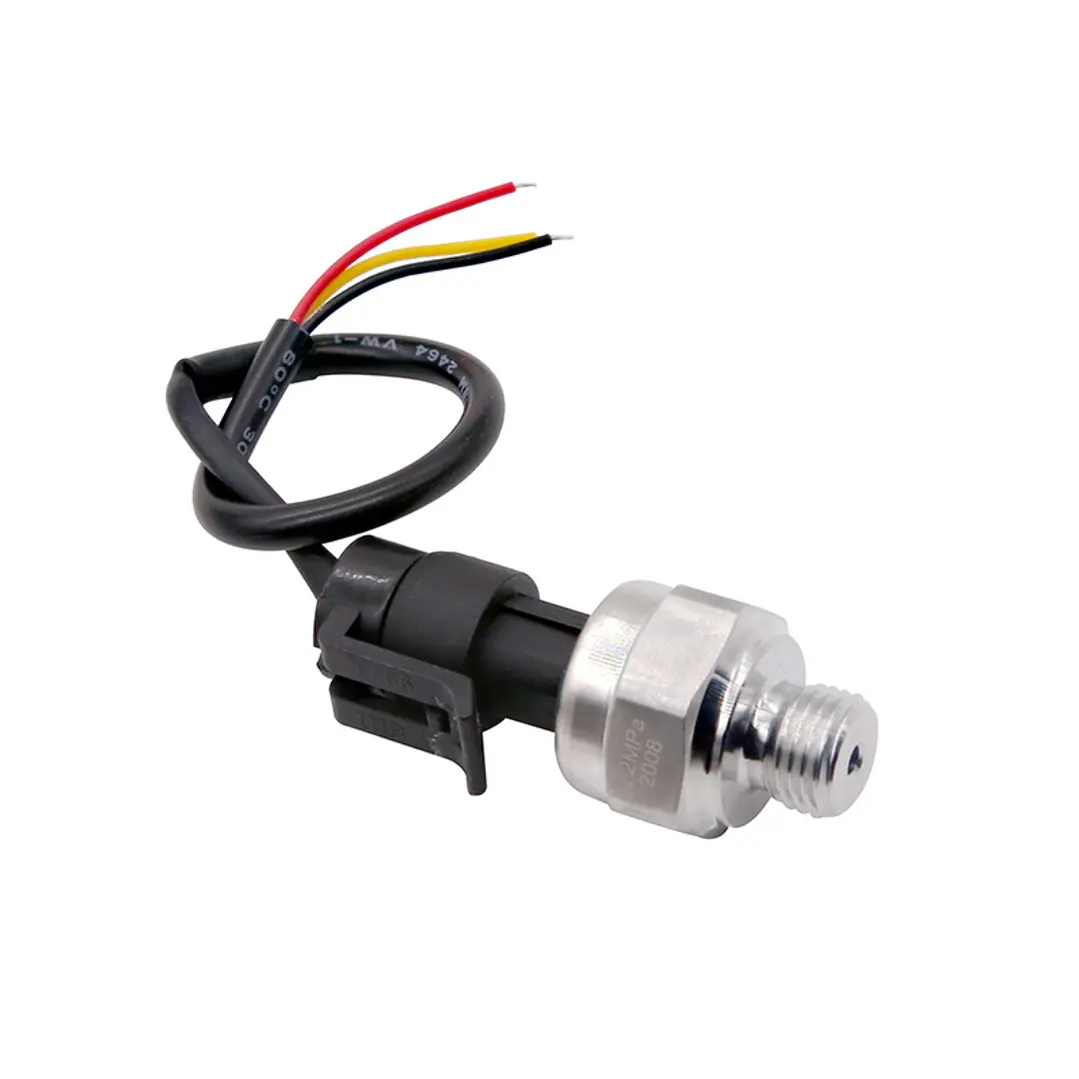

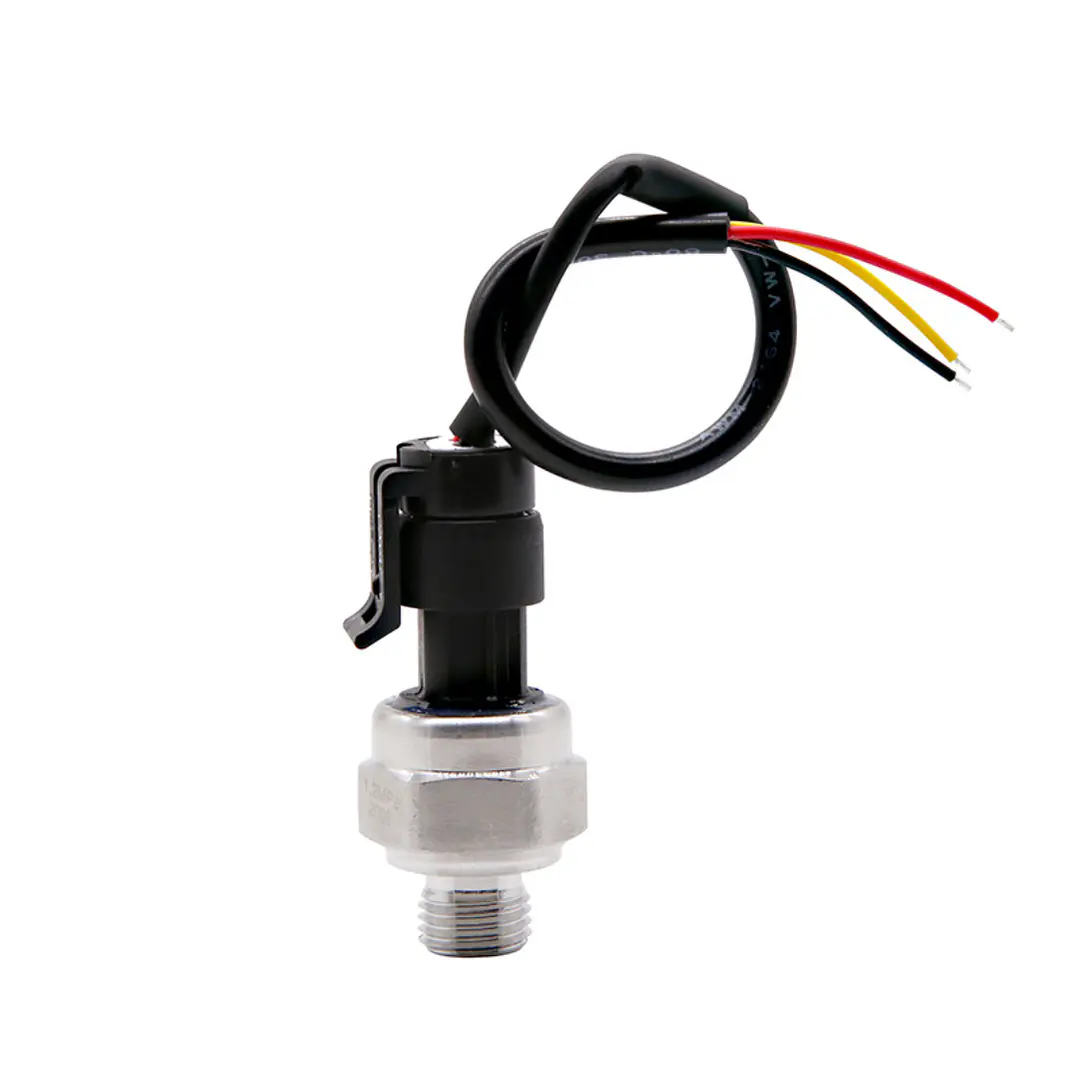

Sensor de Presión G1/4 0-1.2MPa 5V Salida 0.5-4.5V

Sensor transmisor de presión con conexión roscada G1/4, diseñado para medir presión de líquidos y gases en un rango de 0 a 1.2 MPa.

Trabaja con alimentación de 5 V DC y entrega una señal analógica proporcional de 0.5 a 4.5 V, facilitando su integración con microcontroladores, sistemas de adquisición de datos, controladores industriales y proyectos de automatización.

Puede utilizarse para medición de presión de agua, aire, aceite y otros fluidos limpios y no corrosivos.

Características principales

• Tipo: sensor / transmisor de presión.
• Tipo de salida: analógica por voltaje.
• Rango de presión: 0 a 1.2 MPa.
• Equivalencia aproximada: 0 a 12 bar.
• Conexión de presión: rosca G1/4.
• Alimentación: 5 V DC ±0.5 V.
• Salida analógica: 0.5 a 4.5 V DC a 5 V.
• Consumo de corriente: menor a 10 mA.
• Precisión: ±1.5 % FS.
• Tiempo de respuesta: menor a 2 ms.
• Grado de protección: IP65.
• Temperatura de funcionamiento: -20 °C a 105 °C.
• Temperatura de almacenamiento: -20 °C a 105 °C.
• Presión máxima aplicada: 2.4 MPa.
• Presión de ruptura: 3.0 MPa.
• Vida útil: aproximadamente 1,000,000 ciclos.

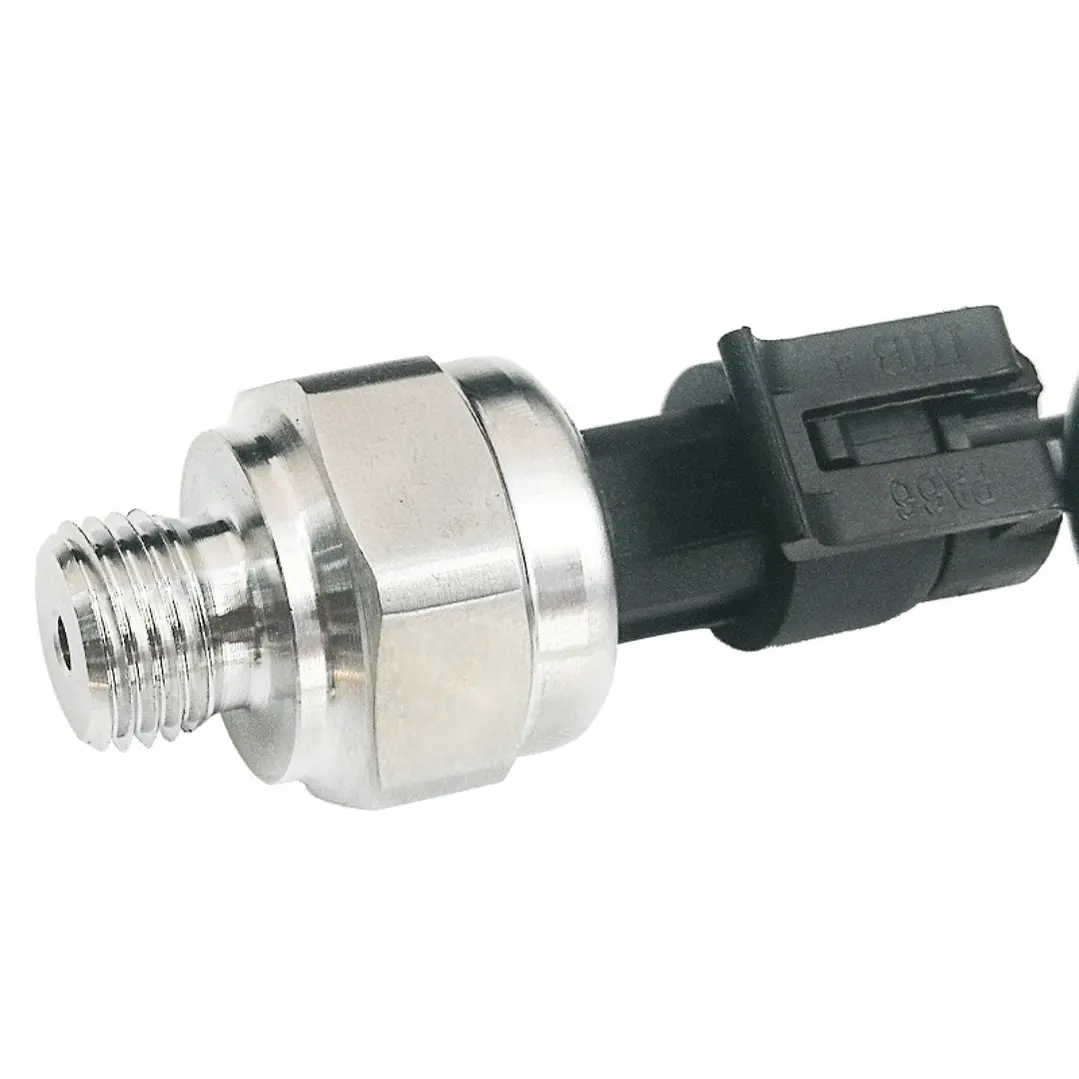

• Cuerpo metálico con conexión roscada.

Conexión de cables

• Rojo: VCC / alimentación positiva +5 V.
• Amarillo: OUT / señal analógica de salida.
• Negro: GND / negativo de alimentación.

Relación presión / voltaje

La salida aumenta de manera proporcional a la presión medida:

• 0 MPa → aproximadamente 0.5 V.
• 1.2 MPa → aproximadamente 4.5 V.

Esto permite obtener la presión mediante la lectura de la señal analógica y su correspondiente conversión por software.

Aplicaciones

• Medición de presión de agua.
• Sistemas neumáticos y presión de aire.
• Sistemas hidráulicos.
• Medición de presión de aceite.
• Bombas de agua.
• Sistemas de riego.
• Compresores.
• Automatización industrial.
• Instrumentación electrónica.
• Sistemas de adquisición de datos.
• Proyectos con Arduino, ESP32, STM32 y otros microcontroladores.

Dimensiones aproximadas

• Rosca: G1/4.
• Longitud de la rosca: 12 mm.
• Diámetro principal: aproximadamente 20 mm.
• Hexágono para ajuste: S24.
• Longitud máxima del conjunto del sensor: aproximadamente 52 mm.

Contenido del paquete

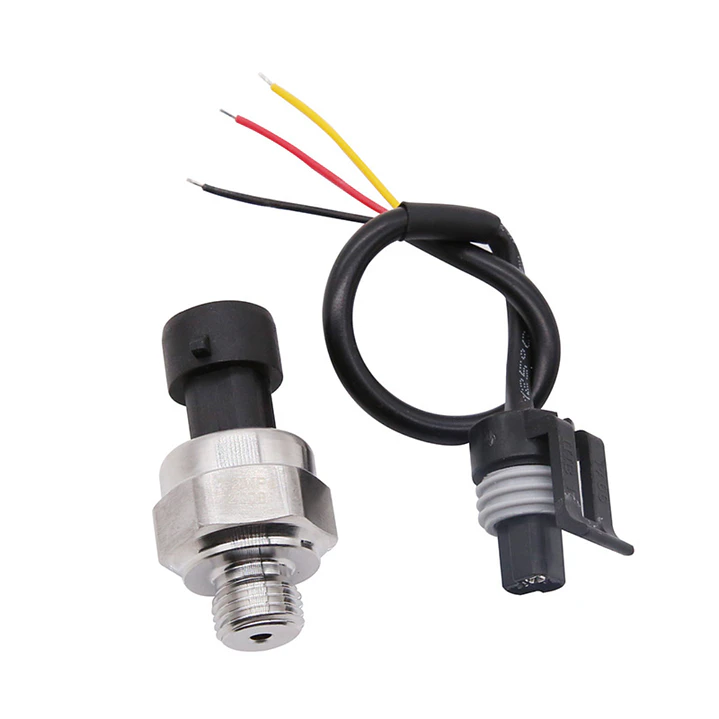

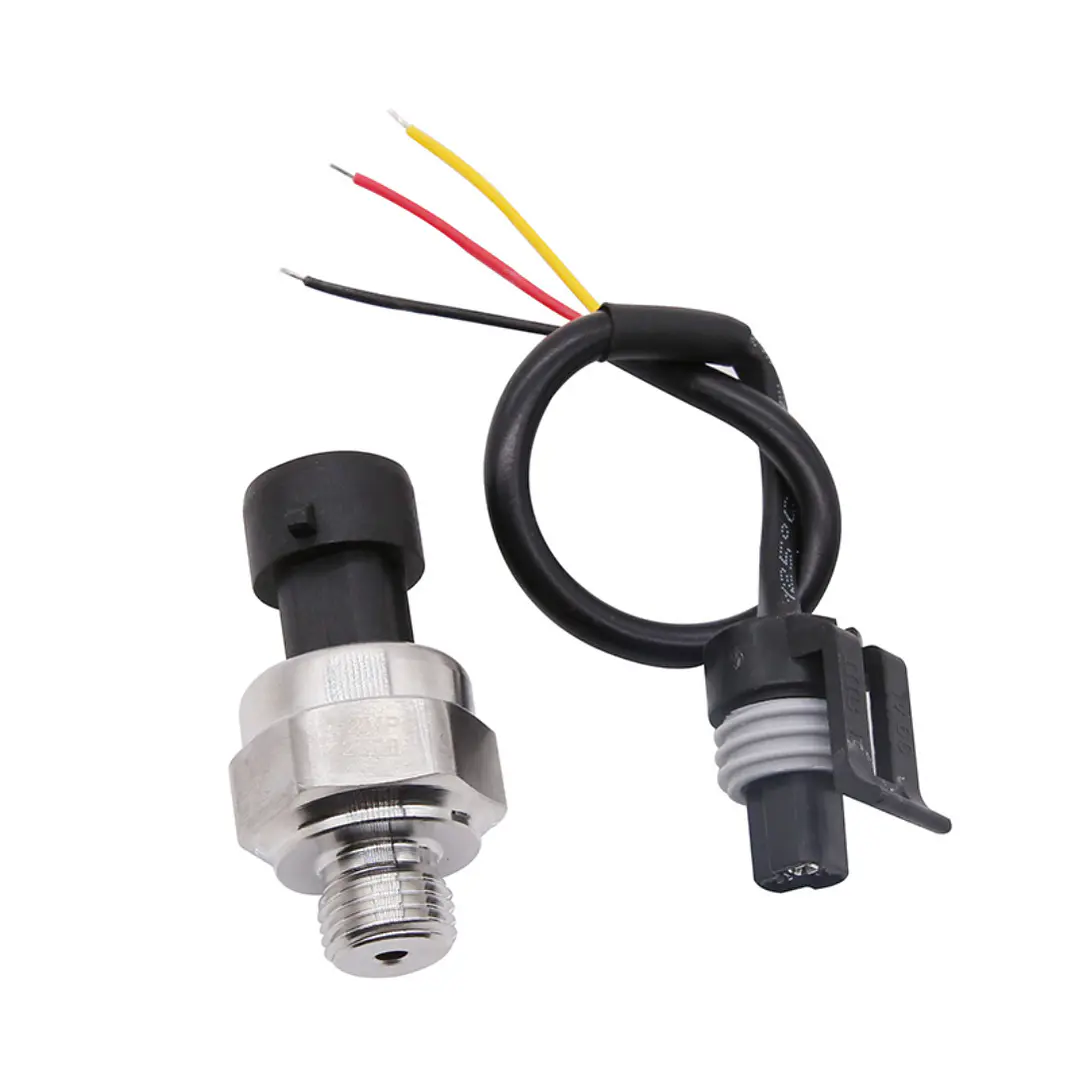

• 1 sensor de presión G1/4 de 0 a 1.2 MPa con cable de 3 hilos.

Importante

Este modelo utiliza salida analógica de voltaje 0.5–4.5 V, por lo que no debe confundirse con sensores con salida de corriente 4–20 mA.

Está destinado principalmente a gases y líquidos limpios y no corrosivos. Para utilizarlo con aceites, combustibles u otros fluidos específicos, se debe verificar previamente la compatibilidad química del sistema.
