Módulo Amplificador de Audio TDA2050 Mono 12-24V 4-16Ω

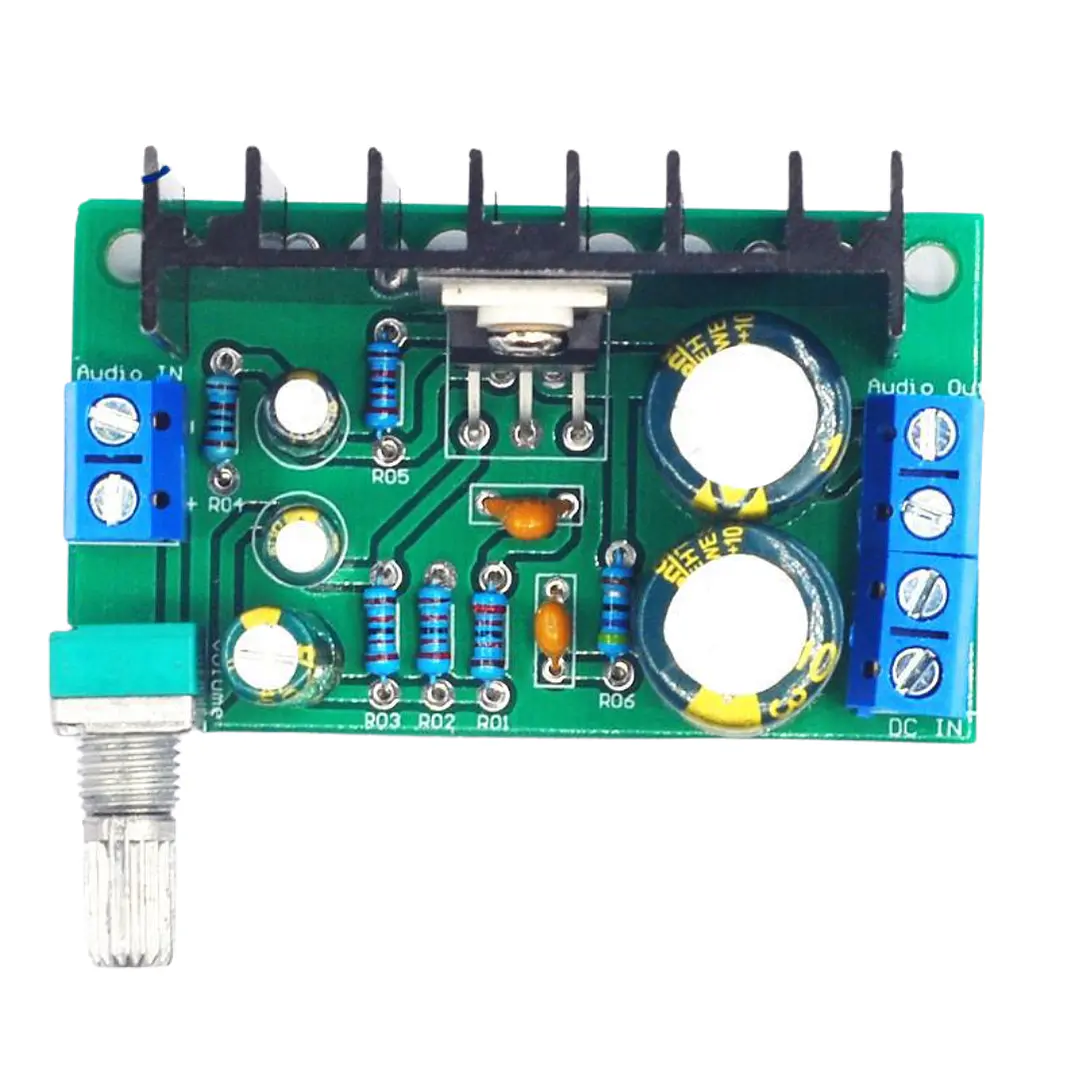

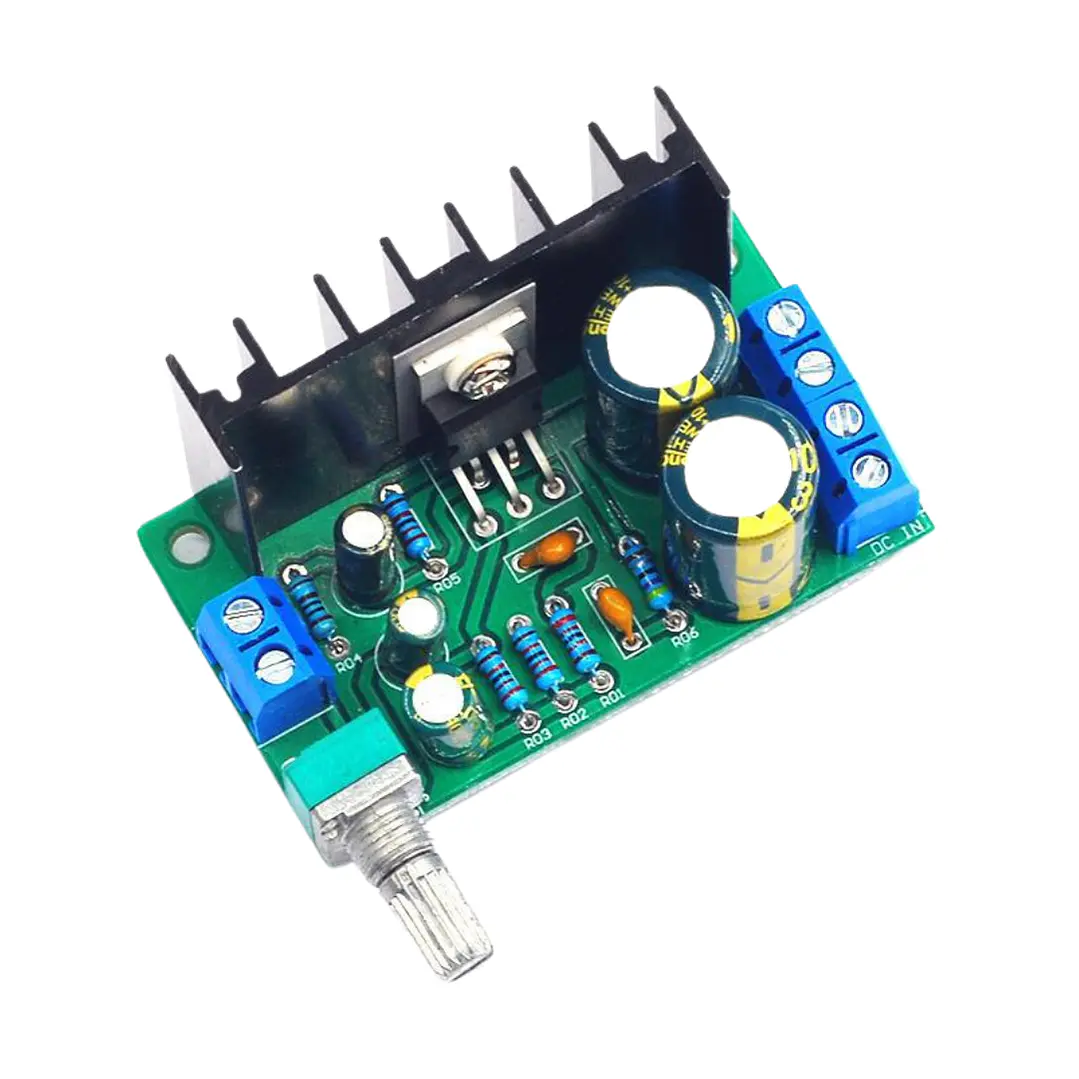

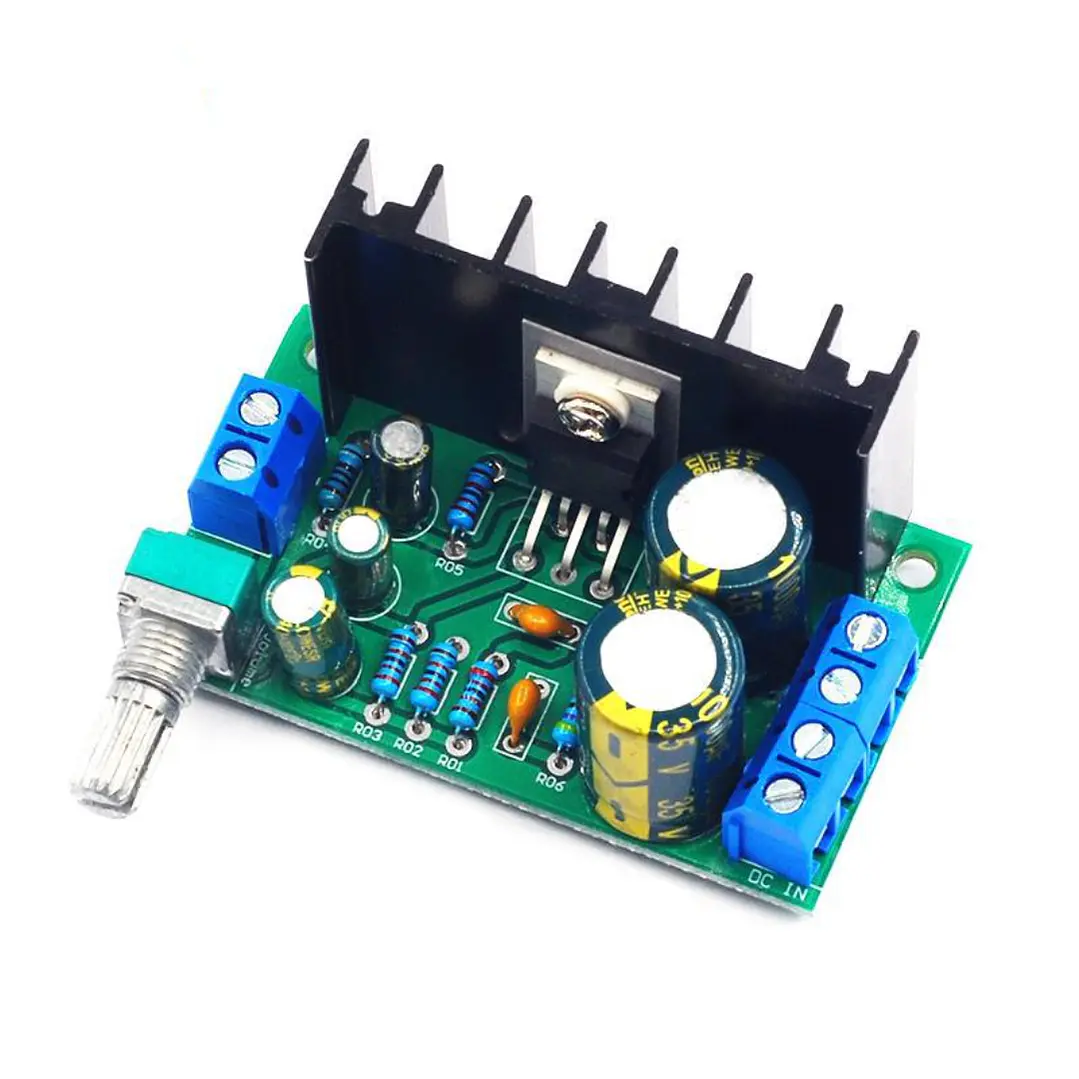

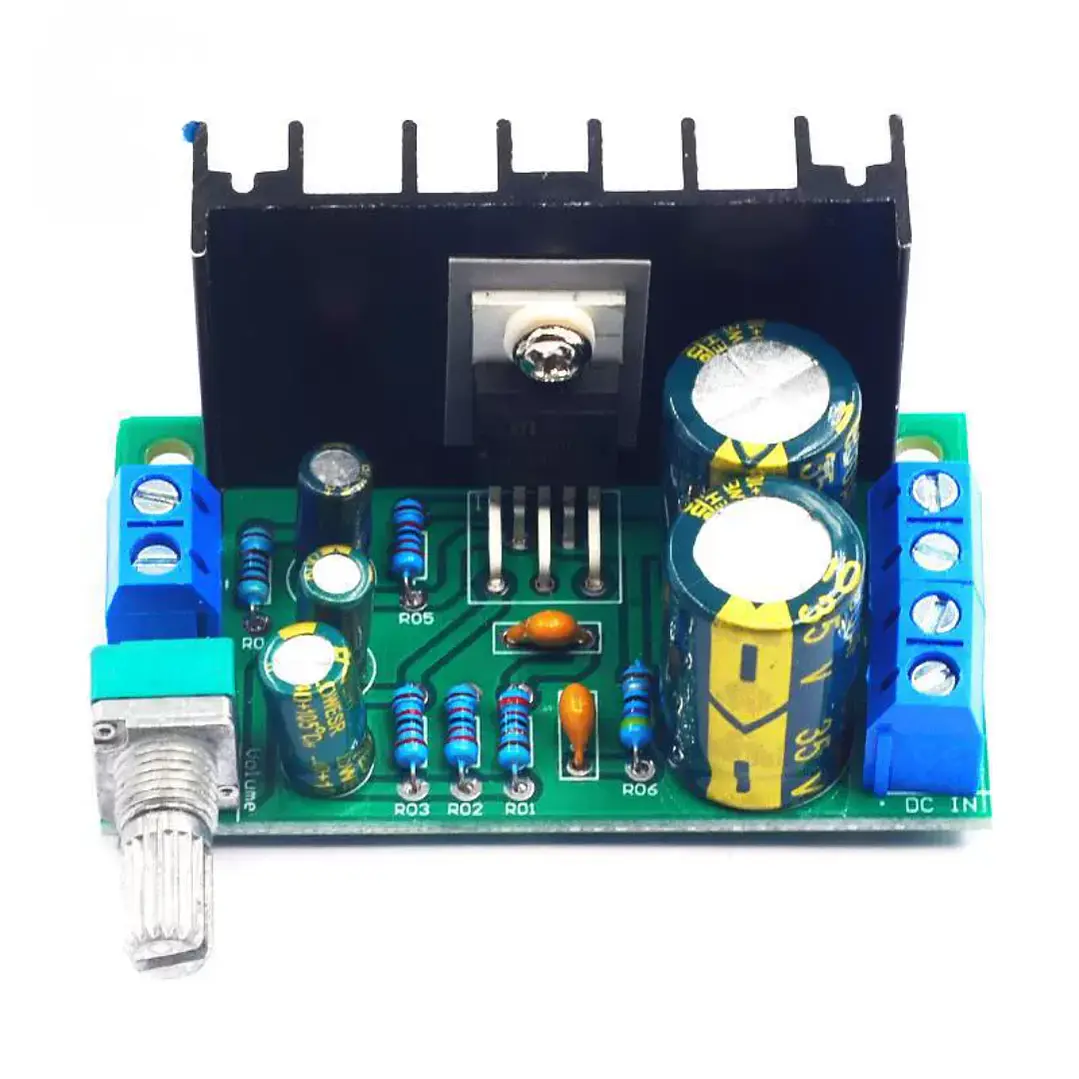

Módulo amplificador de potencia de audio mono basado en el circuito integrado TDA2050, diseñado para amplificar una señal de audio analógica y reproducirla mediante un parlante compatible.

Cuenta con control de volumen mediante potenciómetro, disipador de aluminio, borneras de tornillo para facilitar las conexiones y funcionamiento con una sola fuente de alimentación DC.

El TDA2050 es un amplificador de audio de clase AB. El fabricante del circuito integrado especifica potencias de hasta 35 W RMS bajo condiciones de alimentación simétrica superiores a las utilizadas por este módulo; por ello, la potencia real de esta placa con alimentación simple de hasta 24 V será menor y dependerá de la fuente, el parlante y la refrigeración.

Características

• Circuito integrado principal: TDA2050.
• Configuración: mono, un canal.
• Tipo de amplificación: clase AB.
• Alimentación: fuente simple DC.
• Voltaje indicado: 5 a 24 V DC.
• Voltaje de uso recomendado: 12 a 24 V DC.
• Corriente recomendada: 1 a 2 A.
• Impedancia de salida compatible: 4 a 16 Ω.
• Parlante recomendado: 10 a 60 W.
• Control de volumen mediante potenciómetro.
• Disipador de aluminio incorporado.
• Borneras de tornillo para alimentación, parlante y entrada de audio.
• Dimensiones aproximadas: 60 × 35 × 40 mm, sin considerar el eje del potenciómetro.

Conexiones

Bornera de alimentación y parlante:

• DC negativo: negativo de la fuente.
• DC positivo: positivo de la fuente.
• Parlante negativo: terminal negativo del parlante.
• Parlante positivo: terminal positivo del parlante.

Bornera de entrada de audio:

• IN positivo: señal de audio.
• IN negativo: tierra o GND de la señal.

Aplicaciones

• Amplificadores de audio mono.
• Parlantes y cajas acústicas.
• Proyectos de sonido caseros.
• Módulos receptores Bluetooth con salida analógica.
• Alarmas y sistemas de aviso sonoro.
• Reparación o fabricación de equipos de audio.
• Proyectos educativos de electrónica.

Contenido del paquete

• 1 módulo amplificador de audio mono TDA2050.
