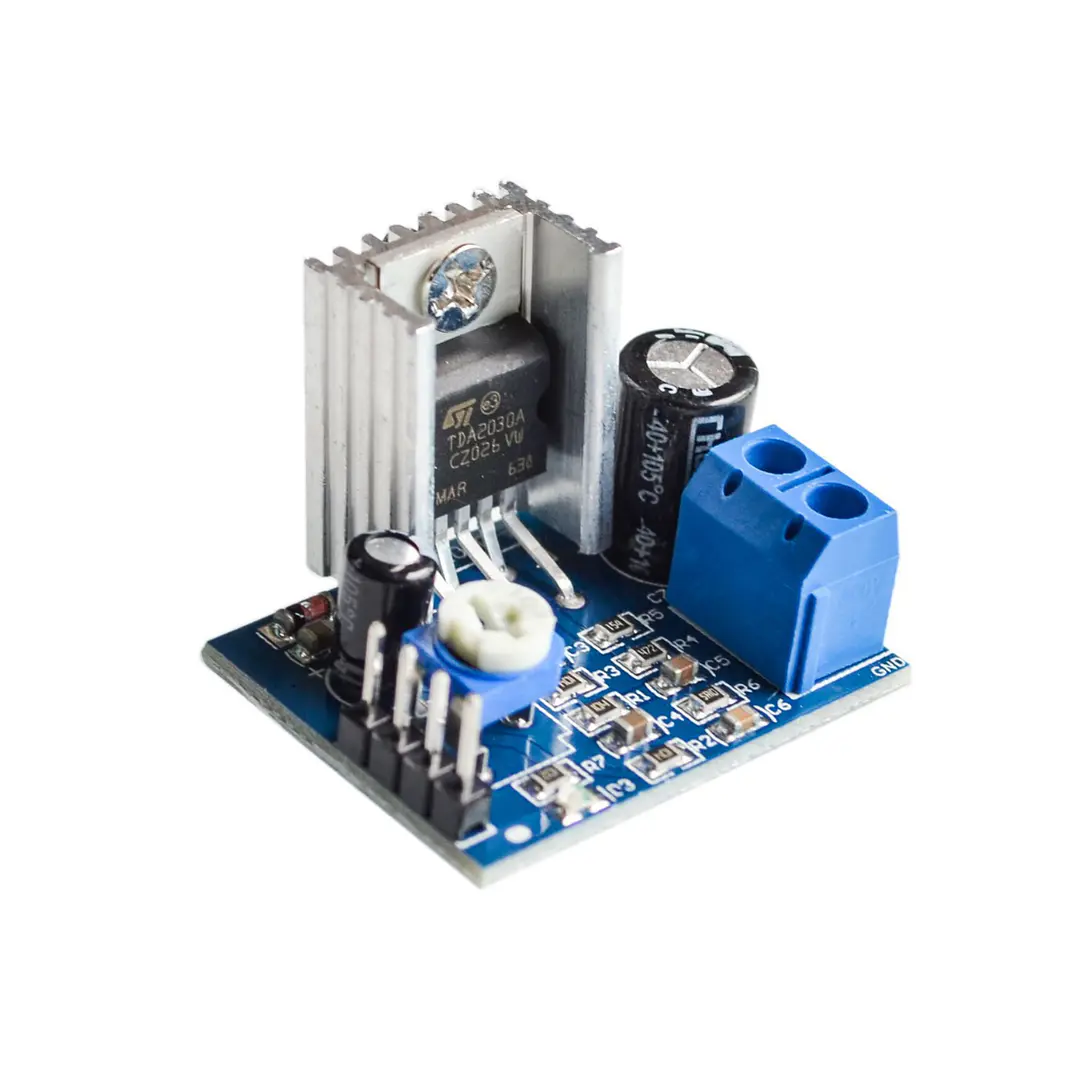

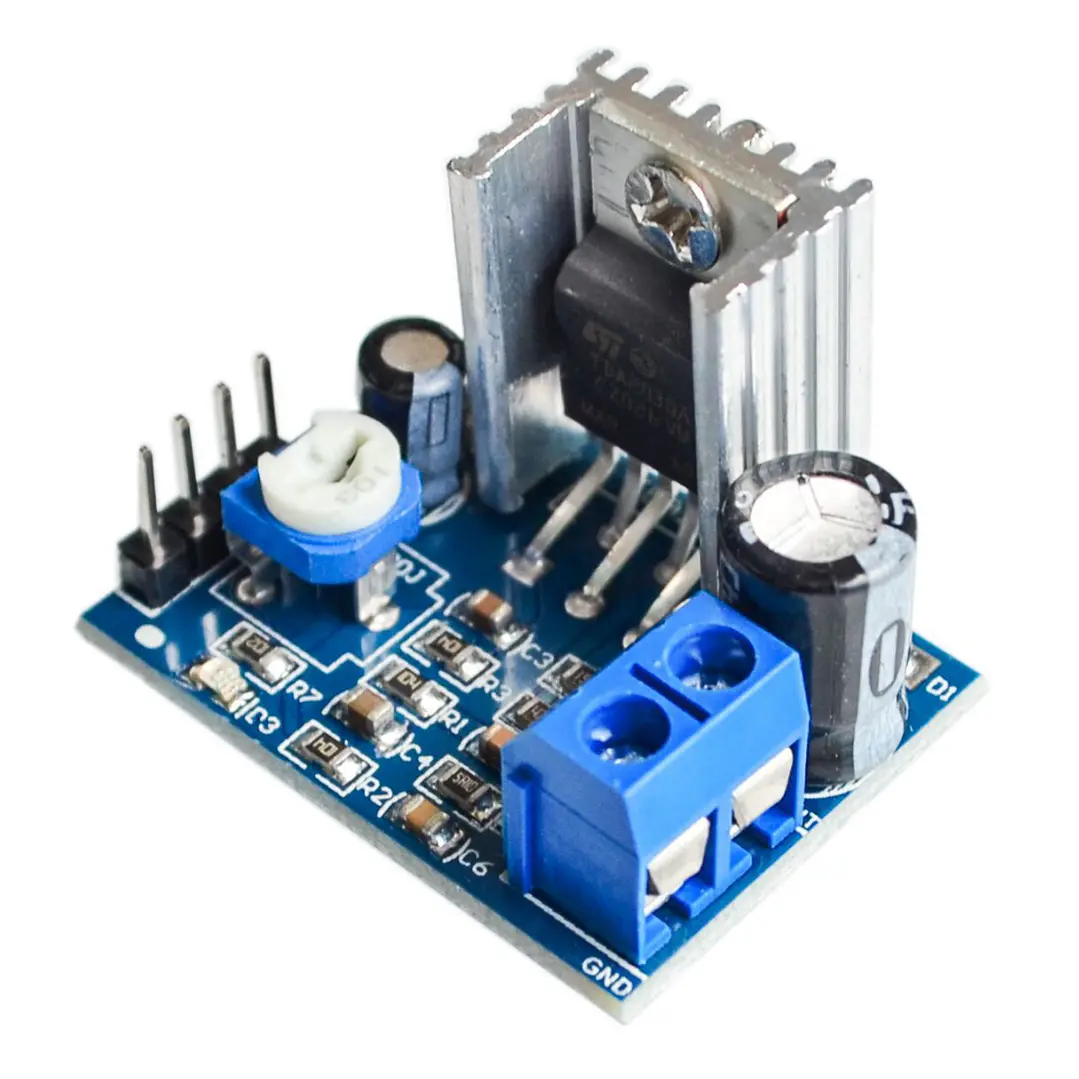

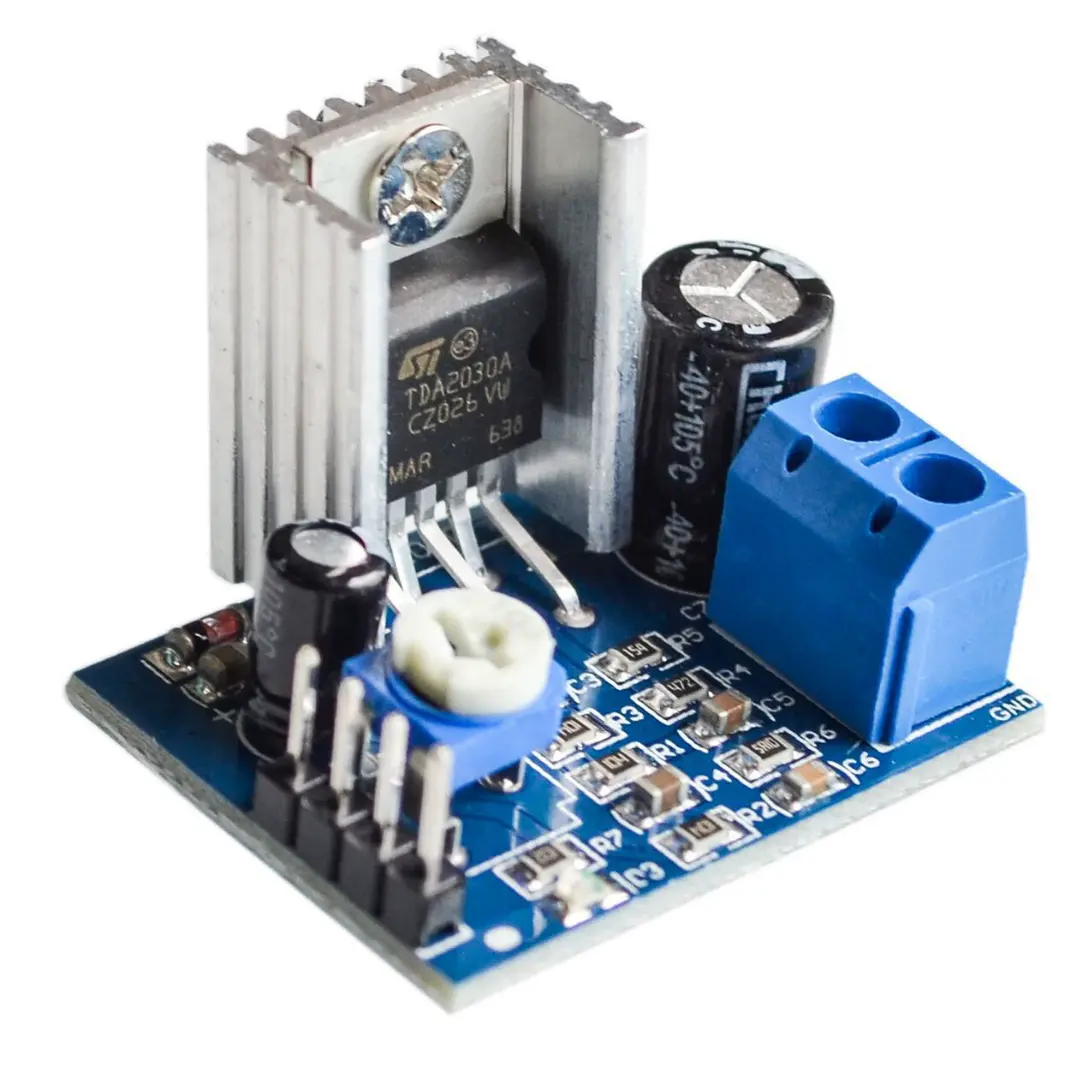

Módulo Amplificador de Audio TDA2030A Mono 6V-12V

Módulo amplificador de audio mono basado en el circuito integrado TDA2030A, diseñado para amplificar señales provenientes de celulares, computadoras, reproductores, módulos Bluetooth y otros dispositivos con salida de audio analógica.

Cuenta con potenciómetro de 10 kΩ para regular el volumen, disipador de aluminio, indicador LED de alimentación y bornera para conectar el parlante.

Características

• Chip amplificador: TDA2030A.
• Configuración de audio: mono, un canal.
• Tipo de amplificación: clase AB.
• Voltaje de funcionamiento del módulo: 6 a 12 V DC.
• Potencia: hasta 18 W.
• Potenciómetro incorporado: 10 kΩ.
• Control manual de volumen.
• LED indicador de alimentación.
• Bornera de tornillo para conexión del parlante.

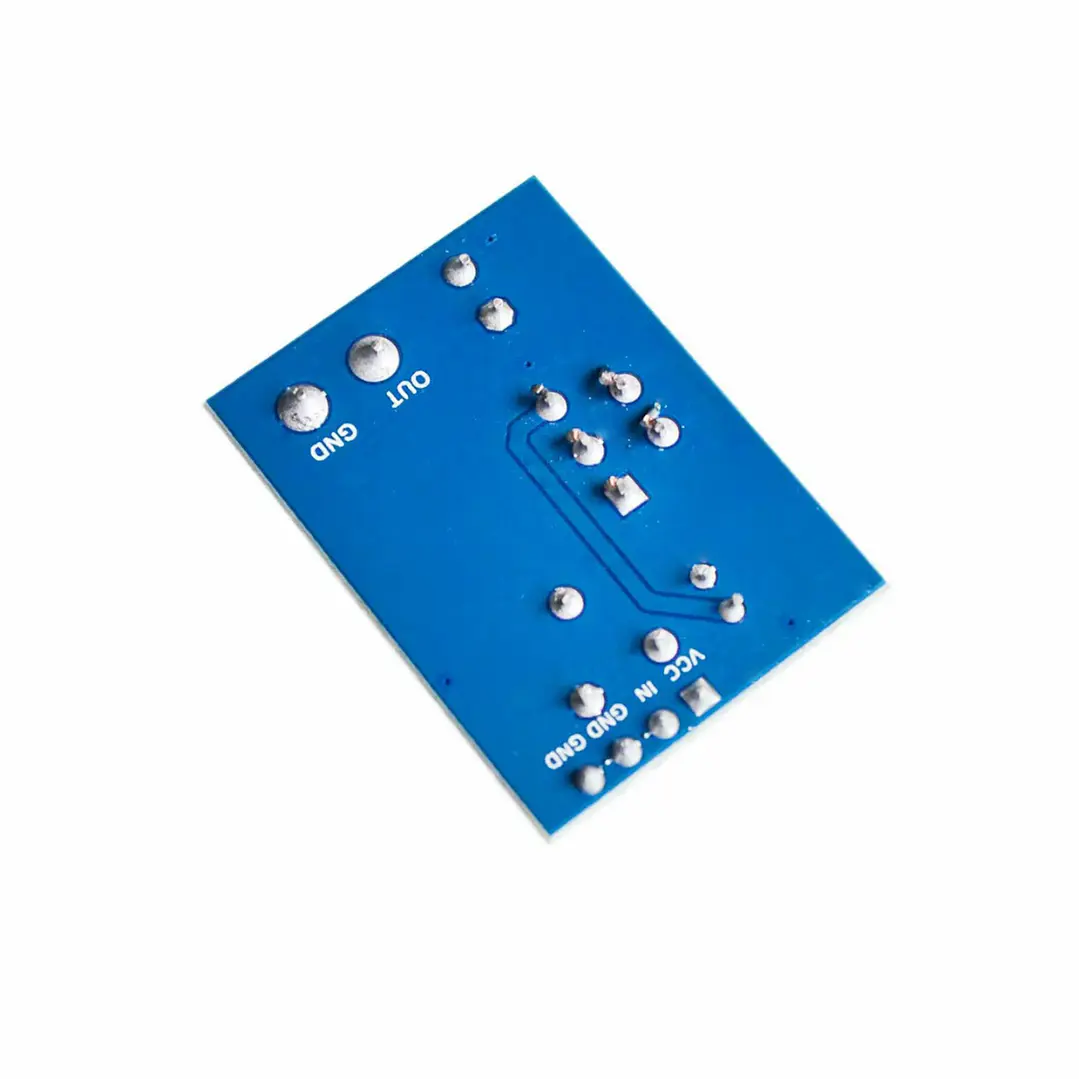

• Pines disponibles para alimentación y entrada de audio.
• Disipador de aluminio incorporado.
• Dimensiones aproximadas: 31.6 × 23.2 mm.

Aplicaciones

• Amplificadores de audio caseros.
• Parlantes y cajas acústicas pequeñas.
• Proyectos con módulos receptores Bluetooth.
• Amplificación de audio de celulares o computadoras.
• Alarmas y sistemas de voz.
• Proyectos educativos de electrónica.
• Reparación o integración en equipos de sonido compatibles.

Conexión general

• Conectar una fuente DC de entre 6 y 12 V respetando la polaridad.
• Conectar la señal de audio a la entrada del módulo.
• Conectar el parlante a la bornera de salida.
• Ajustar el nivel de volumen mediante el potenciómetro.

Contenido del paquete

• 1 módulo amplificador de audio TDA2030A.
