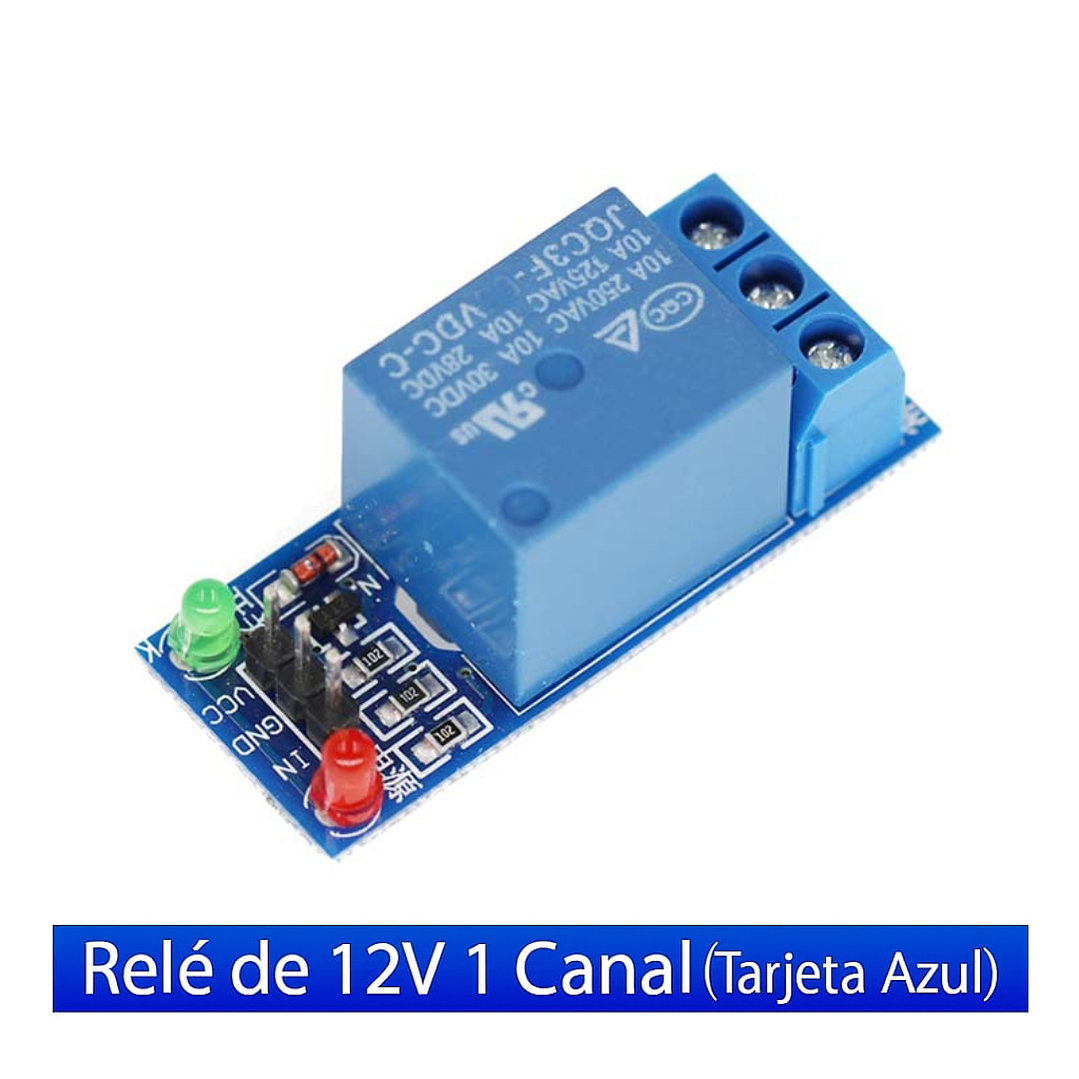

Módulo Relé Rele Relay 1 Canal 12V Activación Nivel Bajo

Módulo de Relé 1 Canal 12V – Activación por Nivel Bajo con Optoacoplador

Módulo de relé de 1 canal alimentado a 12 V DC, diseñado para controlar luces, bombas, motores, ventiladores, cerraduras eléctricas y otras cargas desde sistemas electrónicos y de automatización.

Cuenta con activación por nivel bajo (LOW Trigger), optoacoplador incorporado e indicador LED de estado.

Características principales

• Voltaje de alimentación del módulo: 12 V DC
• Número de canales: 1
• Tipo de activación: nivel bajo (LOW Trigger)
• Optoacoplador incorporado
• Indicador LED de activación
• Pines de control: VCC, GND e IN
• Contactos de salida: COM, NO y NC
• Borneras de tornillo para conexión de la carga
• PCB compacta para proyectos de automatización y control

Capacidad de los contactos del relé

• 10 A a 250 V AC
• 10 A a 125 V AC
• 10 A a 30 V DC
• 10 A a 28 V DC

Estas capacidades son las indicadas para los contactos del relé instalado en el módulo.

Funcionamiento de la entrada de control

El módulo utiliza una entrada de activación por nivel bajo:

• IN llevado a nivel bajo / GND: relé activado
• IN liberado hacia nivel alto: relé desactivado

La entrada IN está asociada al circuito de control alimentado a 12 V, por lo que no debe asumirse como una entrada TTL estándar de 3.3 V o 5 V.

Uso con Arduino, ESP32 y otros microcontroladores

El módulo puede utilizarse con Arduino, ESP32, ESP8266, STM32, Raspberry Pi y otros controladores, pero se recomienda utilizar una etapa de interfaz entre el GPIO y la entrada IN.

Para su control se puede emplear:

• Transistor NPN, por ejemplo 2N2222
• MOSFET apropiado
• Driver ULN2003 / ULN2803
• Salida tipo transistor u open-collector equivalente

No se recomienda conectar IN directamente a un GPIO de 3.3 V o 5 V, ya que estos niveles pueden no ser suficientes para garantizar la desactivación correcta del relé.

Esto aplica tanto a:

• ESP32, ESP8266, STM32 y Raspberry Pi: lógica de 3.3 V
• Arduino UNO, Nano y Mega: lógica de 5 V

Ejemplo de control con transistor

Para controlar el módulo desde un microcontrolador puede utilizarse un 2N2222 como interfaz:

• GPIO del microcontrolador → resistencia → base del 2N2222
• Emisor → GND
• Colector → IN del módulo
• GND del microcontrolador → GND común

De esta forma, el microcontrolador controla la entrada del relé sin conectar directamente su GPIO al circuito de control de 12 V.

Aplicaciones

• Control de bombas de agua
• Automatización de luces
• Control de motores
• Ventiladores
• Cerraduras eléctricas
• Sistemas de alarma
• Domótica
• Automatización industrial
• Control de cargas AC y DC
• Proyectos con Arduino, ESP32 y otros microcontroladores mediante interfaz adecuada

Importante

Los 12 V corresponden a la alimentación del módulo y de la bobina del relé. La carga conectada a los terminales COM, NO y NC puede trabajar con un voltaje diferente, siempre respetando las especificaciones máximas de los contactos.

Nunca conecte los 12 V del módulo directamente a un GPIO de Arduino, ESP32 u otro microcontrolador.

Para motores, bombas, solenoides y otras cargas inductivas DC se recomienda utilizar la protección correspondiente contra picos de tensión.
