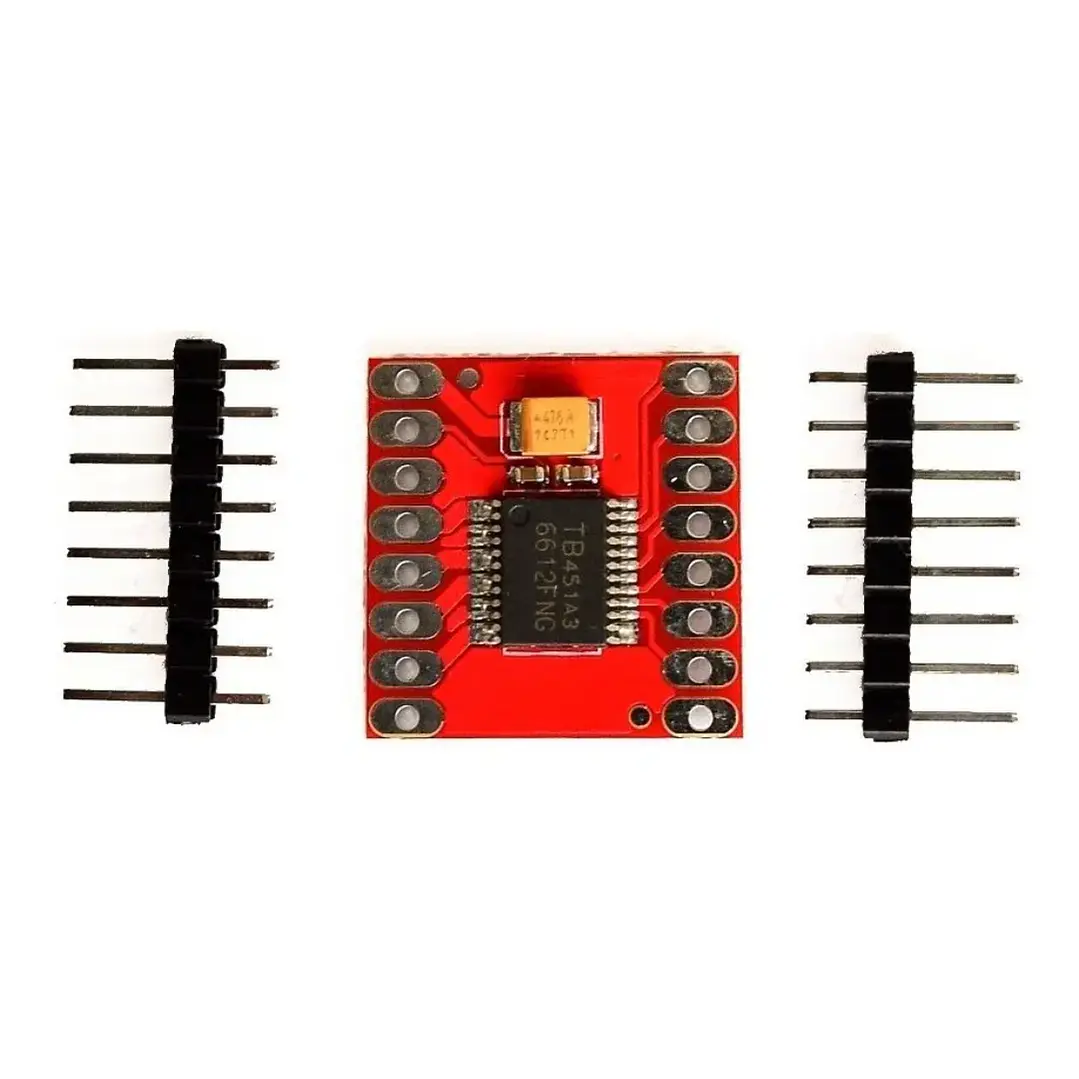

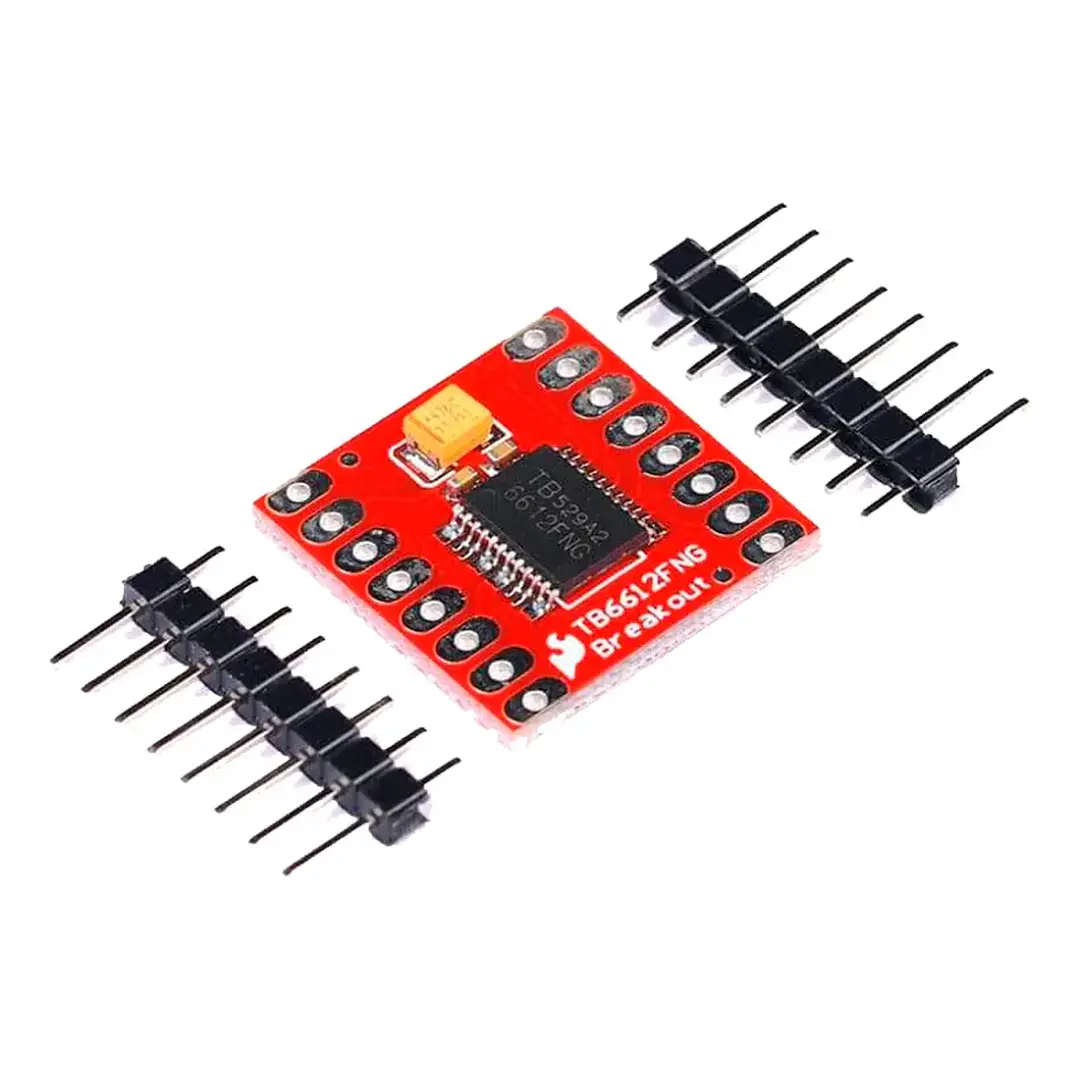

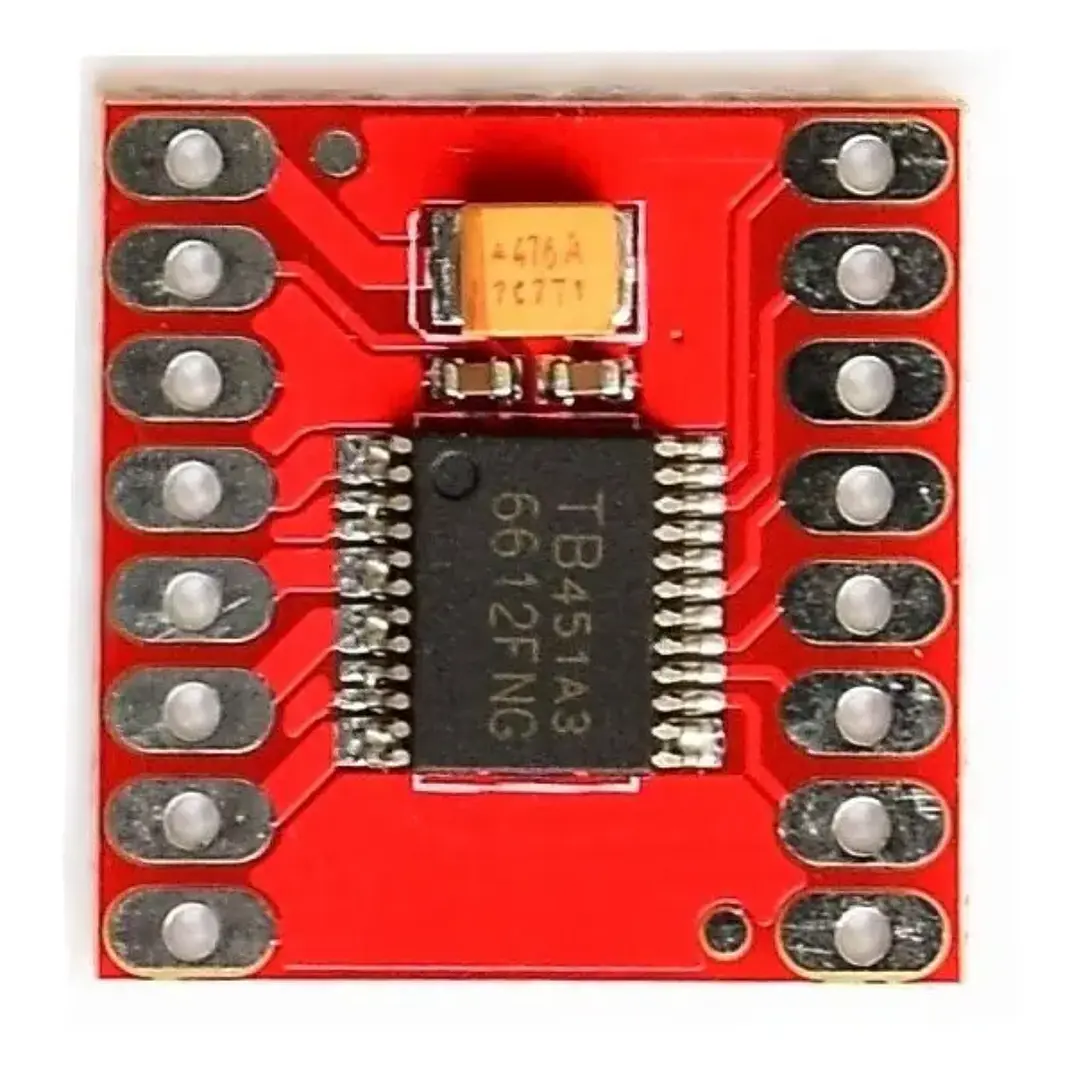

TB6612FNG Doble Puente H 2 Canales Módulo Driver Motor

El TB6612FNG es un controlador de motores de doble puente H que permite manejar dos motores DC de manera independiente, controlando tanto el sentido de giro como la velocidad mediante señales PWM.

Es una alternativa eficiente para proyectos de robótica y automatización gracias a su bajo consumo, tamaño compacto y capacidad para trabajar con dos canales independientes.

Características principales:

• Driver: TB6612FNG
• Tipo: doble puente H
• Canales de salida: 2
• Control de hasta 2 motores DC
• Voltaje lógico VCC: 2.7 V a 5.5 V
• Voltaje de motor VM: hasta 15 V
• Corriente de salida: hasta 1.2 A por canal en operación continua
• Corriente pico: hasta 3.2 A
• Control de velocidad mediante PWM
• Frecuencia PWM: hasta 100 kHz
• Control independiente de ambos canales
• Modos de giro CW y CCW
• Función de frenado
• Función de parada
• Entrada STBY para modo de espera
• Protección térmica integrada
• Detección de bajo voltaje
• Capacitores de filtrado incorporados

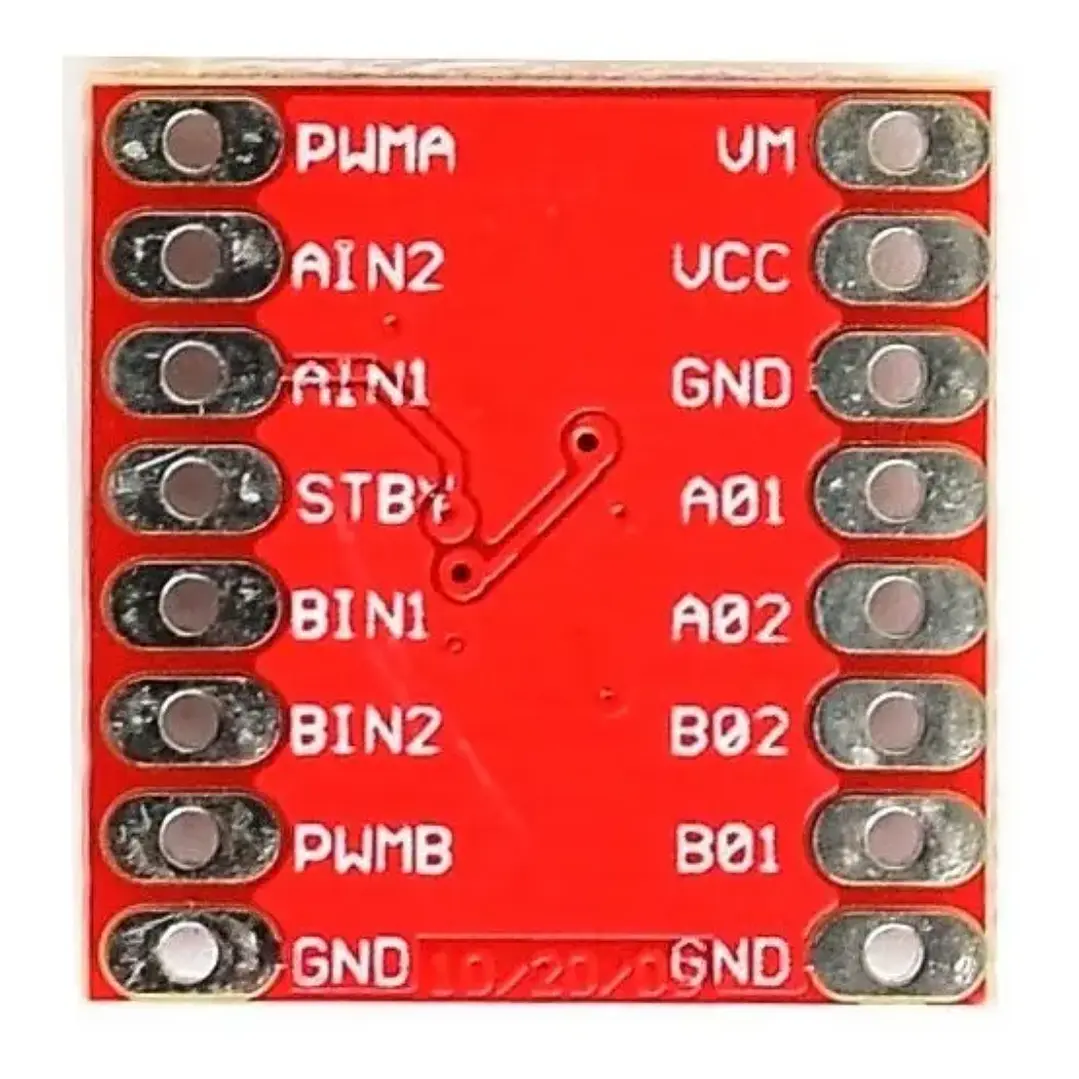

Conexiones principales:

• PWMA / PWMB: control PWM de velocidad
• AIN1 / AIN2: control del motor A
• BIN1 / BIN2: control del motor B
• AO1 / AO2: salida motor A
• BO1 / BO2: salida motor B
• VM: alimentación de motores
• VCC: alimentación lógica
• GND: tierra
• STBY: habilitación del controlador

Aplicaciones:

• Robots móviles
• Carros inteligentes
• Robots seguidores de línea
• Motores DC
• Proyectos Arduino
• ESP32
• STM32
• Sistemas de automatización

Presentación:

• Módulo sin pines soldados

Contenido:

• 1 × Módulo TB6612FNG
