Módulo Driver ULN2803A Darlington 8 Canales 50V 500mA

Módulo controlador basado en el circuito integrado ULN2803A, compuesto por ocho pares de transistores Darlington con salidas de colector abierto.

Permite controlar cargas que requieren mayor corriente o voltaje que el soportado directamente por las salidas de una placa de desarrollo. Es adecuado para accionar relés, solenoides, motores DC pequeños, lámparas, indicadores LED y otras cargas compatibles.

El ULN2803A integra diodos de protección para cargas inductivas y está diseñado principalmente para señales de control TTL y CMOS de 5 V.

Características

• Circuito integrado: ULN2803A.
• Cantidad de canales: 8.
• Configuración: transistores Darlington NPN.
• Tipo de salida: colector abierto.
• Corriente máxima por canal: hasta 500 mA.
• Voltaje máximo de salida: hasta 50 V.
• Resistencia de entrada integrada: 2.7 kΩ.
• Compatible con lógica TTL y CMOS de 5 V.
• Diodos de protección integrados para cargas inductivas.
• Posibilidad de conectar salidas en paralelo, considerando los límites térmicos.

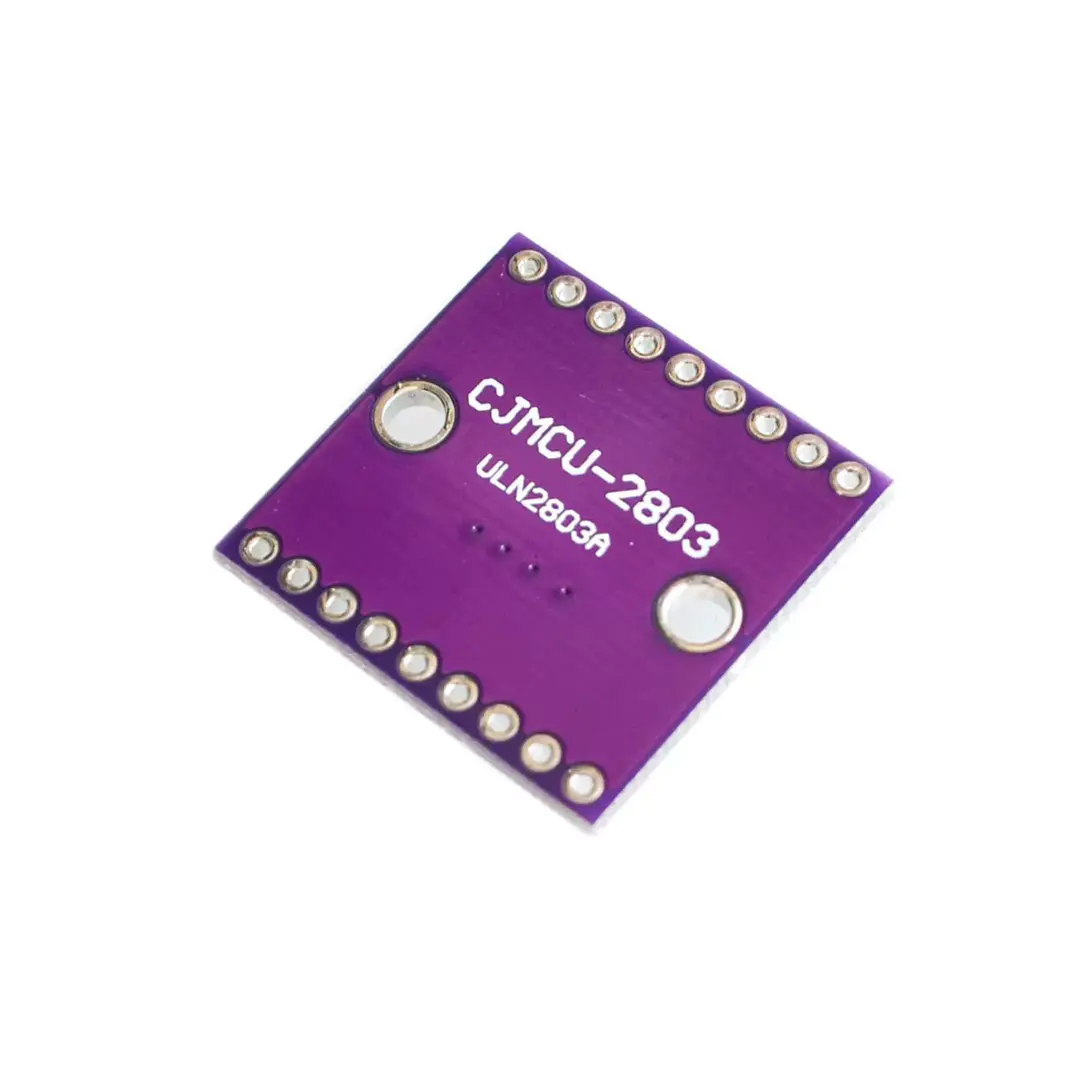

• Dos orificios para montaje.
• Incluye pines macho para soldar.

El fabricante especifica hasta 500 mA continuos por canal y 50 V en la salida; sin embargo, la corriente real disponible depende de la cantidad de canales utilizados simultáneamente, la temperatura y la disipación de potencia.

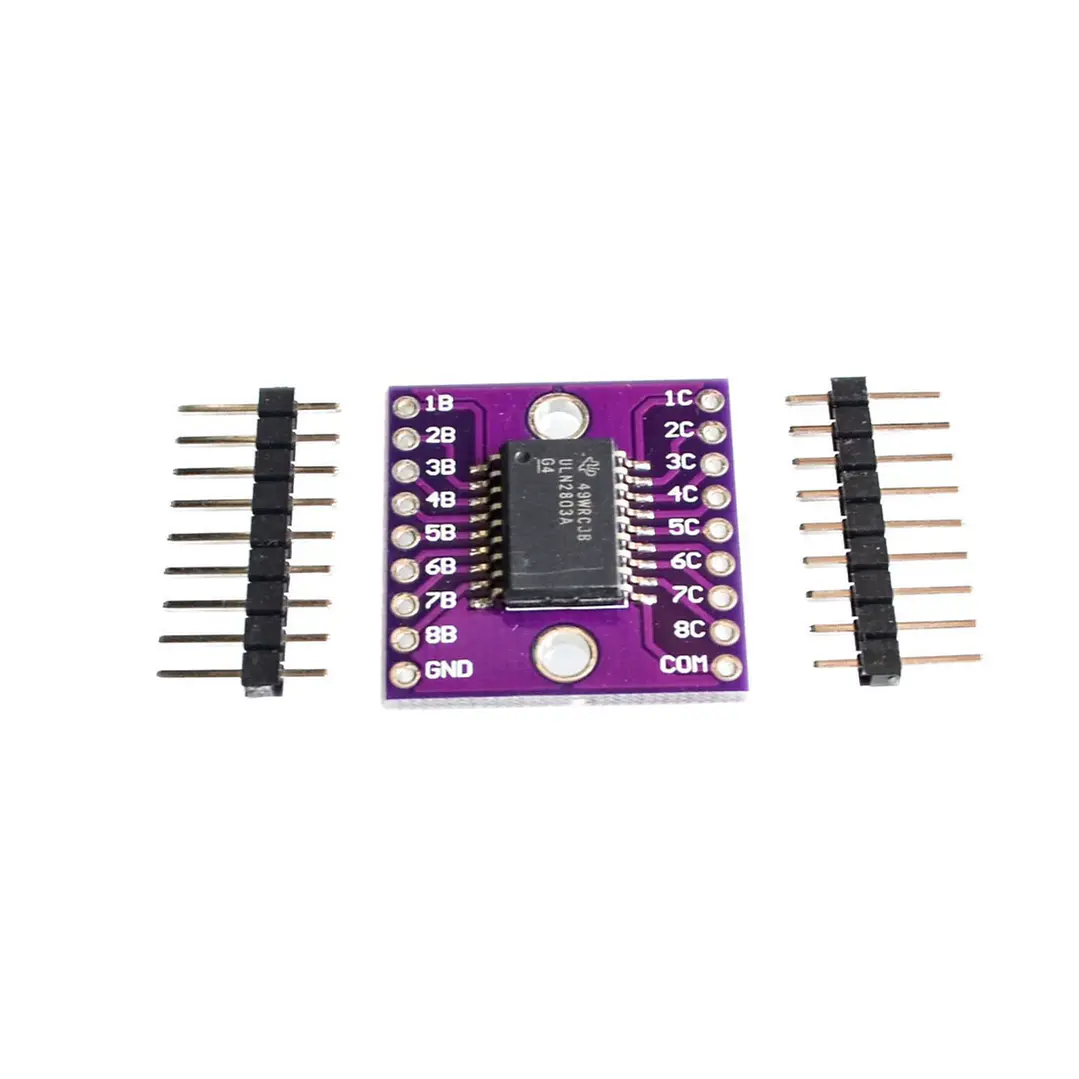

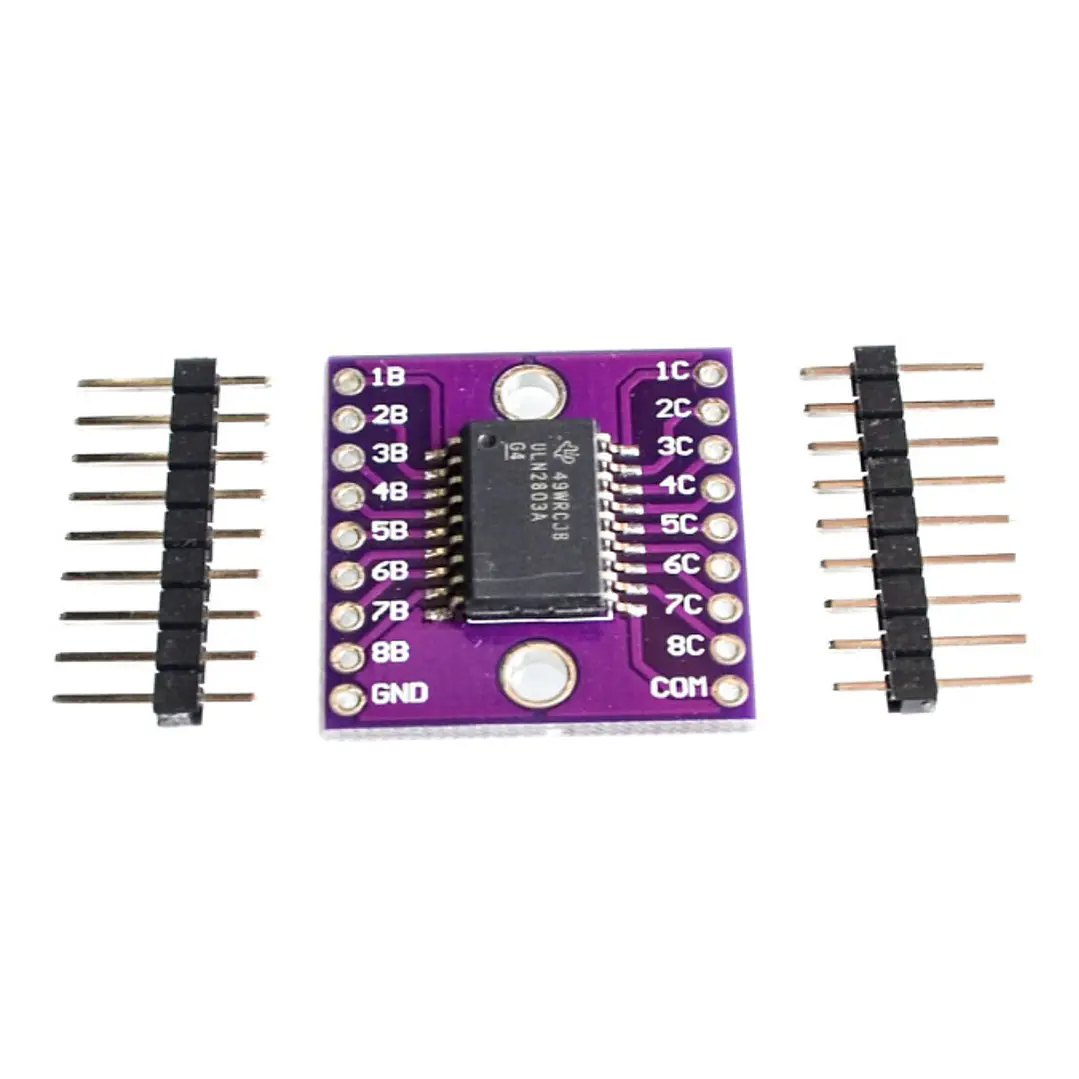

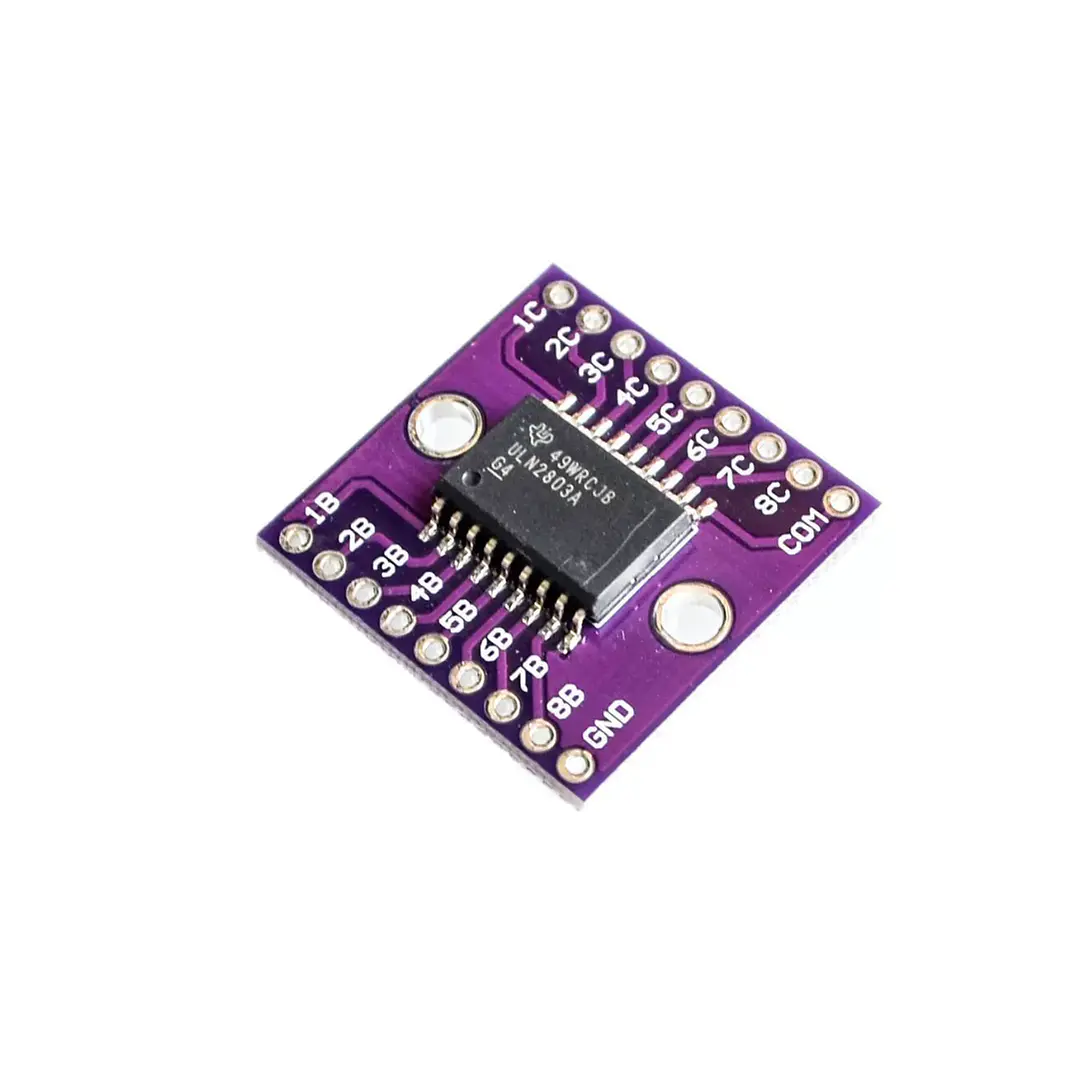

Distribución de conexiones

• 1B a 8B: entradas de control.
• 1C a 8C: salidas hacia las cargas.
• GND: tierra común.
• COM: conexión común de los diodos de protección.

Para controlar relés, motores, solenoides u otras cargas inductivas, el terminal COM debe conectarse al positivo de la fuente utilizada para alimentar la carga.

Aplicaciones

• Control de relés.
• Control de solenoides y electroválvulas.
• Manejo de motores DC pequeños.
• Control de motores paso a paso unipolares.
• Paneles e indicadores LED.
• Lámparas y cargas resistivas.
• Interfaces de potencia para Arduino UNO, Mega y circuitos de lógica de 5 V.
• Automatización y proyectos educativos.

Contenido del paquete

• 1 módulo ULN2803A de 8 canales.
• 2 tiras de pines macho sin soldar.
