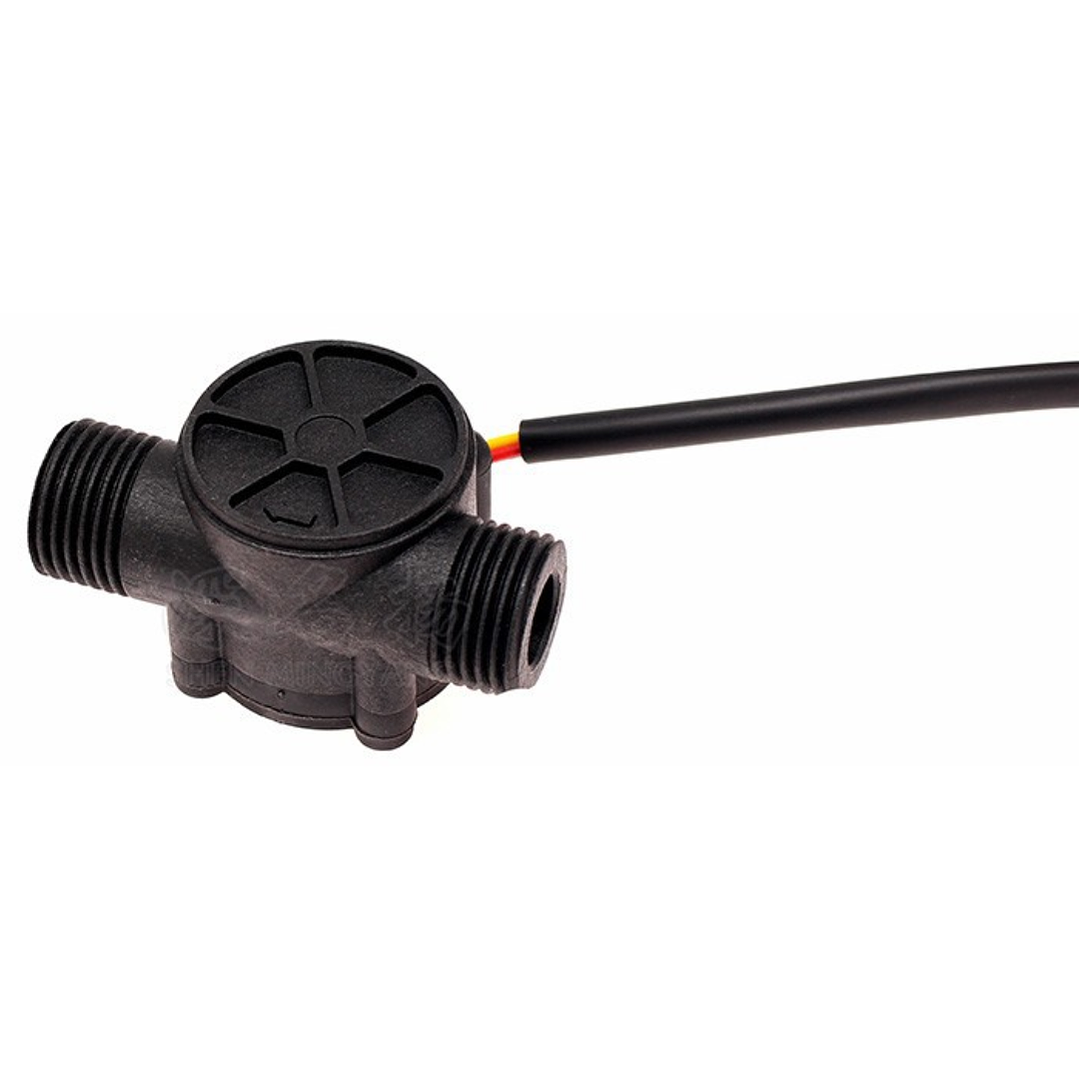

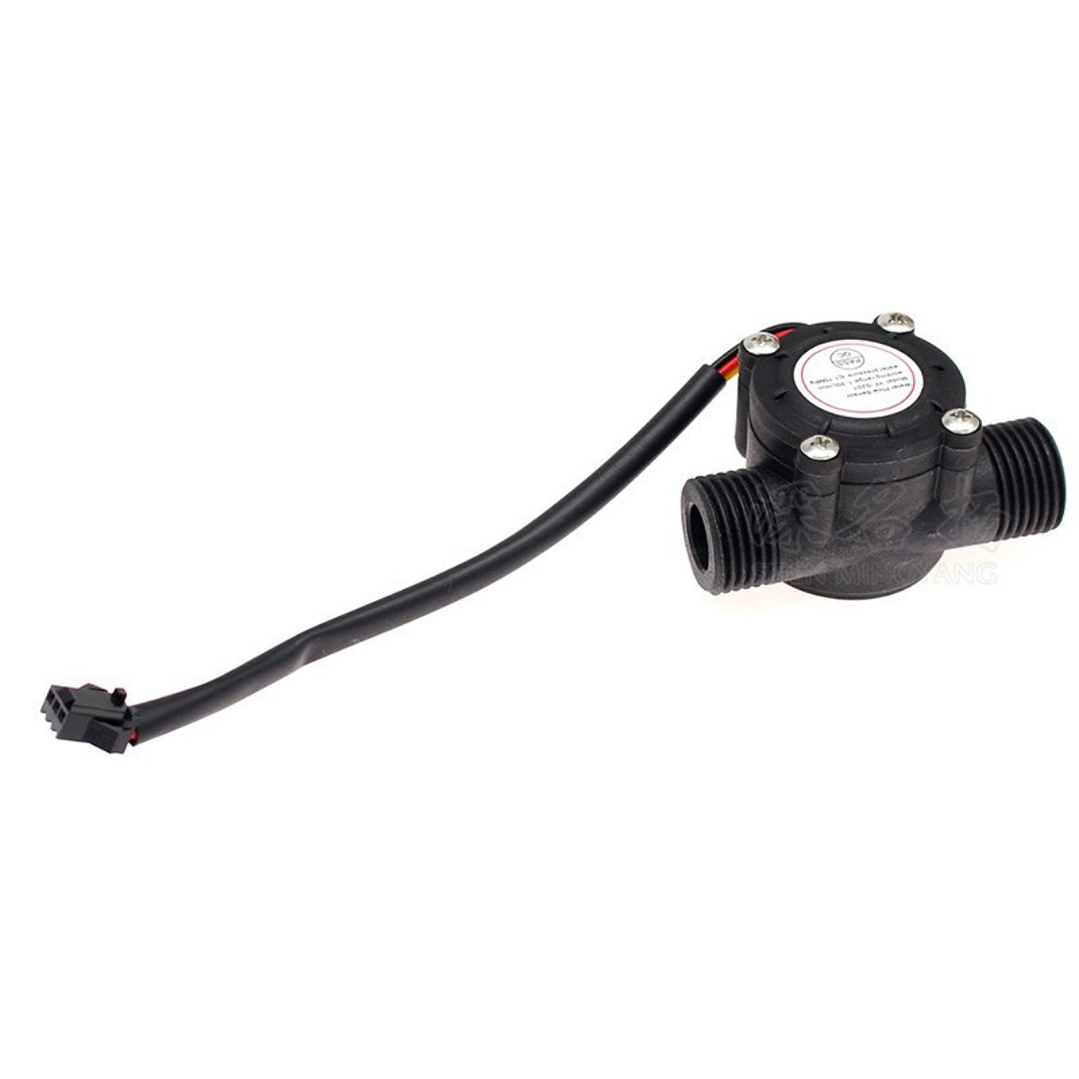

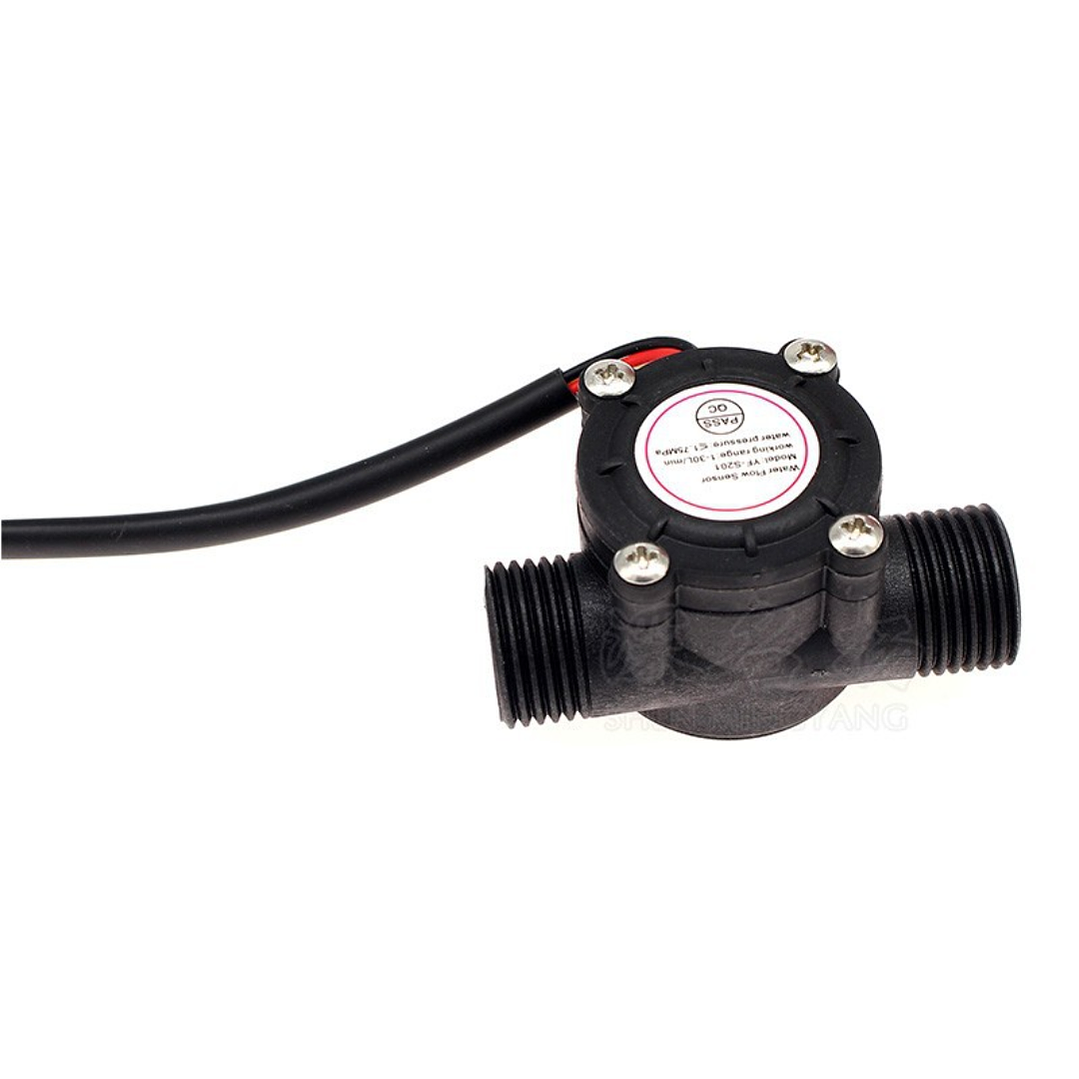

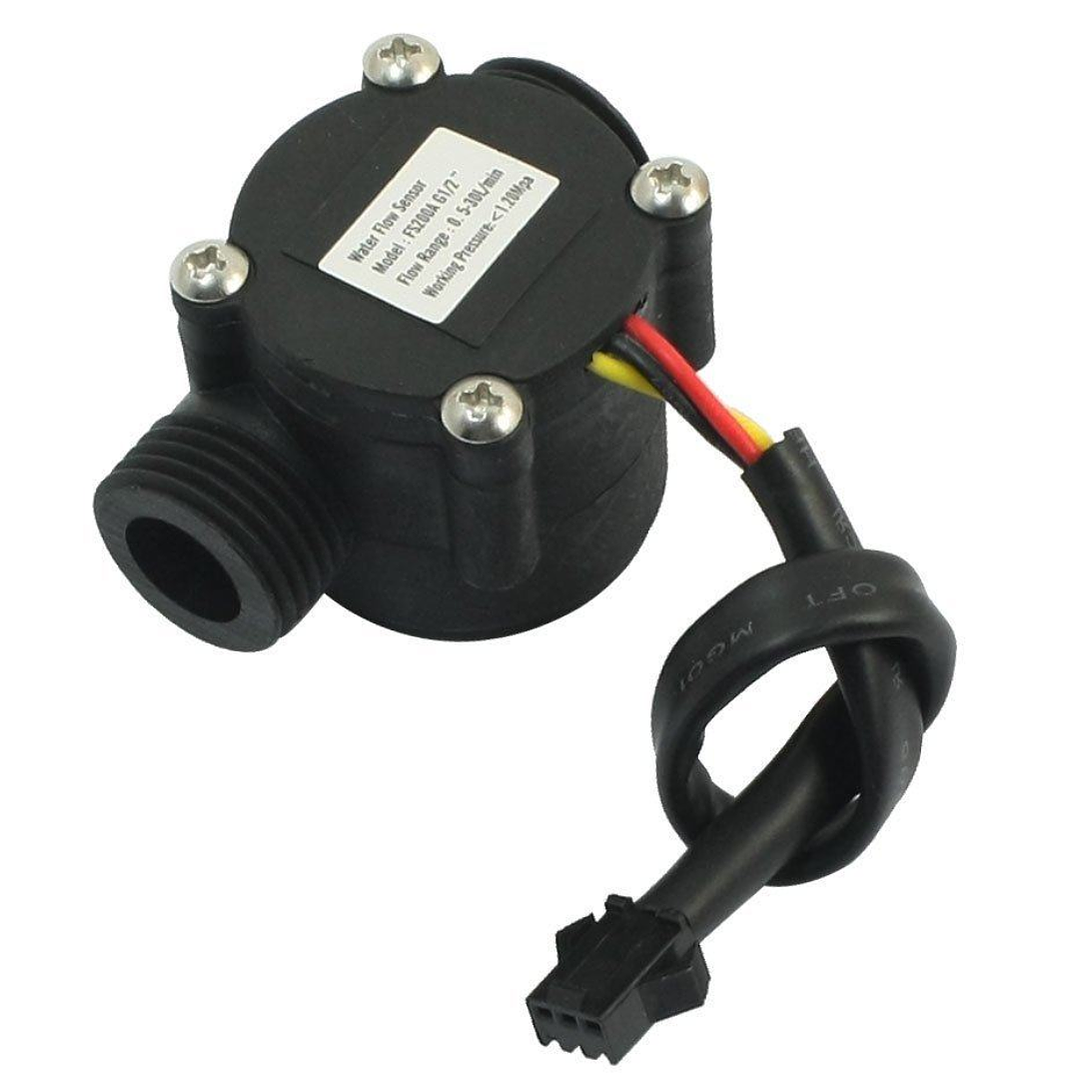

Sensor de Flujo de Agua YF-S201 1/2" G1/2 Medidor de Caudal

Sensor de Flujo de Agua YF-S201 1/2" G1/2 – Medidor de Caudal con Salida de Pulsos Hall para Arduino

El sensor de flujo YF-S201 permite medir con precisión el caudal de agua mediante un sistema interno de rotor magnético y sensor de efecto Hall. A medida que el agua fluye, el rotor gira y genera pulsos eléctricos proporcionales al volumen que pasa por el interior del dispositivo, permitiendo calcular consumo, velocidad de flujo y control automático de líquidos.

Su diseño compacto, resistente y sellado lo hace ideal para integraciones en proyectos de automatización, sistemas de dispensado, calentadores, máquinas de agua y monitoreo con Arduino, ESP32 u otros microcontroladores.

Características destacadas:

• Tamaño compacto y fácil instalación en línea
• Eje interno de acero inoxidable resistente al desgaste
• Sellado hermético con alta resistencia a fugas
• Sensor Hall encapsulado para protección contra humedad
• Materiales compatibles con estándares RoHS
• Salida digital estable tipo pulso para lectura precisa

Especificaciones técnicas:

• Modelo: YF-S201
• Tipo de señal: Pulsos digitales NPN (onda cuadrada)
• Voltaje de operación: 5V – 18V DC (compatible 3.5V – 24V)
• Corriente máxima: 15 mA (a 5V)
• Capacidad de carga: ≤10 mA
• Rango de flujo: 1 – 30 L/min
• Precisión: ±2%
• Presión máxima de agua: ≤1.75 MPa
• Temperatura de trabajo: hasta 80 °C
• Humedad de trabajo: 35% – 90% RH

Relación de medición:

• Frecuencia = 7.5 × Flujo (L/min)
• Aproximadamente 450 pulsos por cada litro de agua

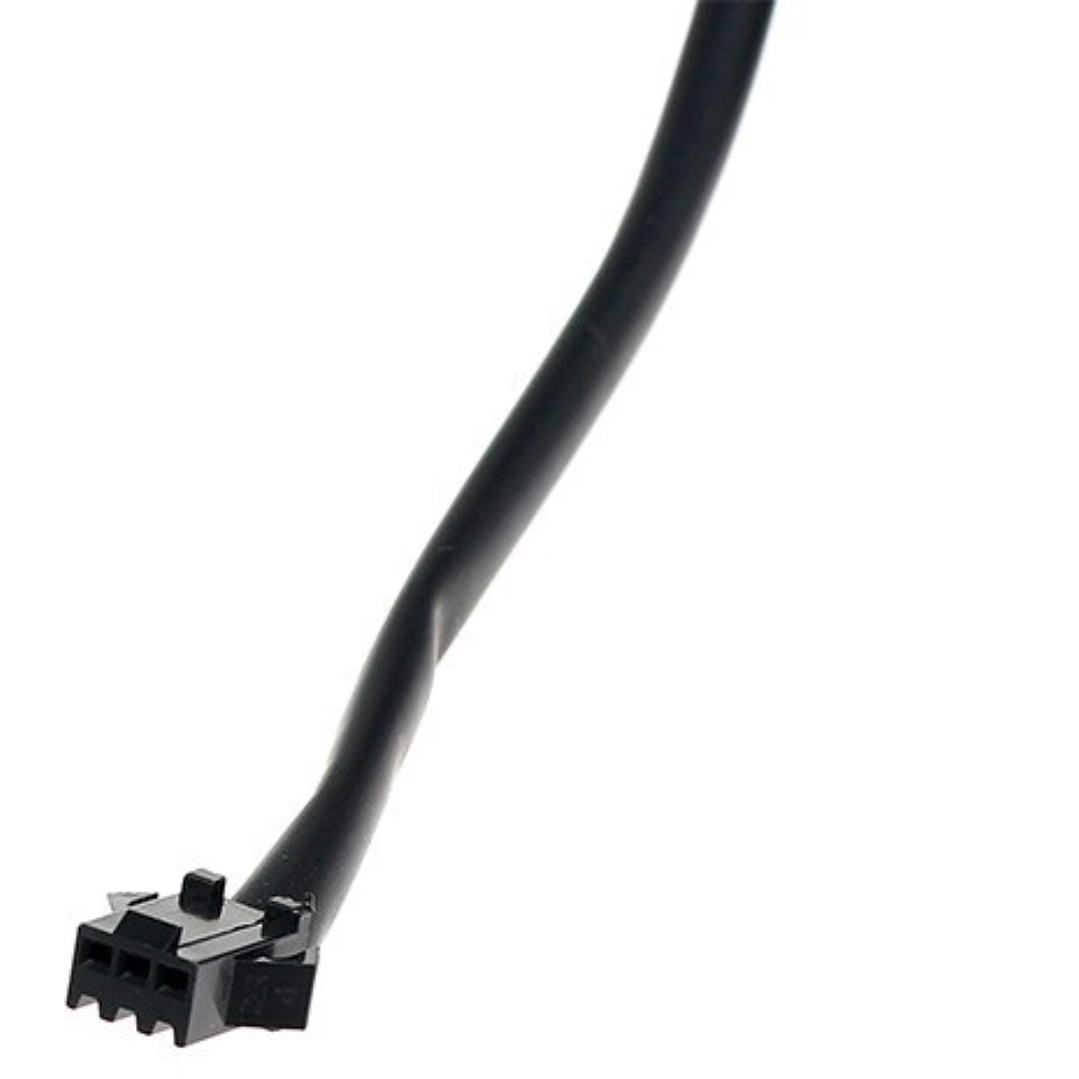

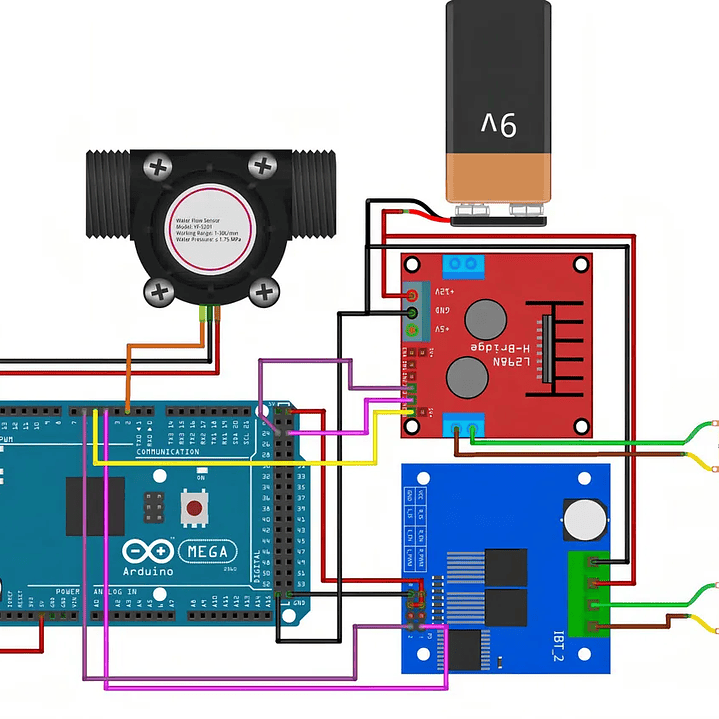

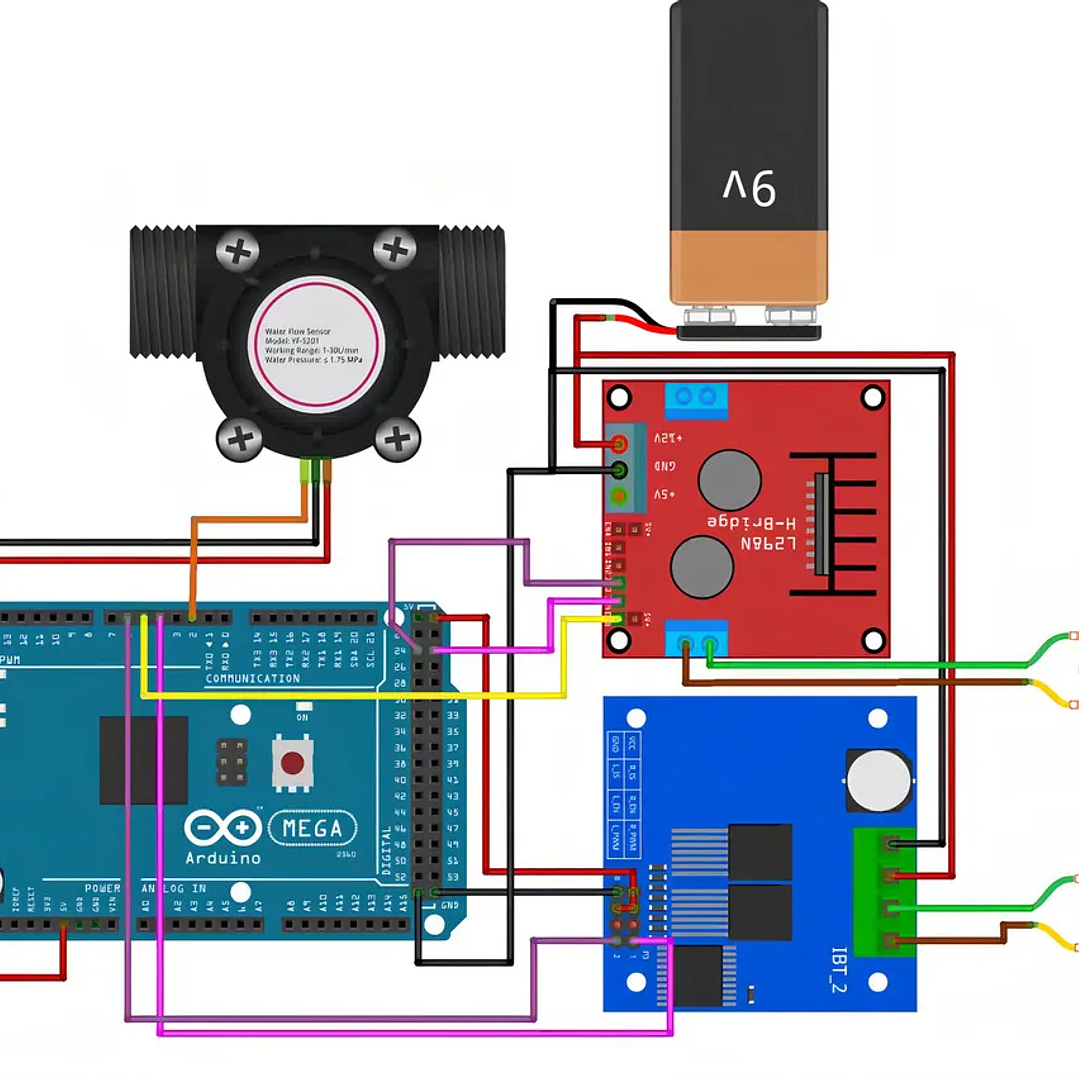

Conexión de cables:

• Rojo: VCC (+)
• Negro: GND (–)
• Amarillo: Señal de salida de pulsos

Conexión mecánica:

• Rosca estándar: G1/2" (1/2 pulgada)
• Instalación en línea en la entrada de agua

Aplicaciones comunes:

• Calentadores de agua
• Dispensadores automáticos
• Máquinas de agua purificada
• Sistemas de riego automatizado
• Proyectos Arduino y ESP32
• Control de consumo de agua
• Equipos industriales de medición de flujo

Recomendaciones de uso:

• Instalar en posición vertical
• Evitar inclinaciones mayores a 5°
• No someter a golpes o químicos corrosivos
• No usar con líquidos a más de 80 °C

Nota:
El sensor entrega una señal de pulsos proporcional al flujo de agua. Debe conectarse a un microcontrolador para interpretar y calcular el caudal en tiempo real.
