Módulo Sensor de Lluvia Gotas de Agua con Salida Analógica y Digital LM393 3.3V–5V

Módulo Sensor de Lluvia / Gotas de Agua con Salida Analógica y Digital – LM393 3.3V–5V

Descripción del producto

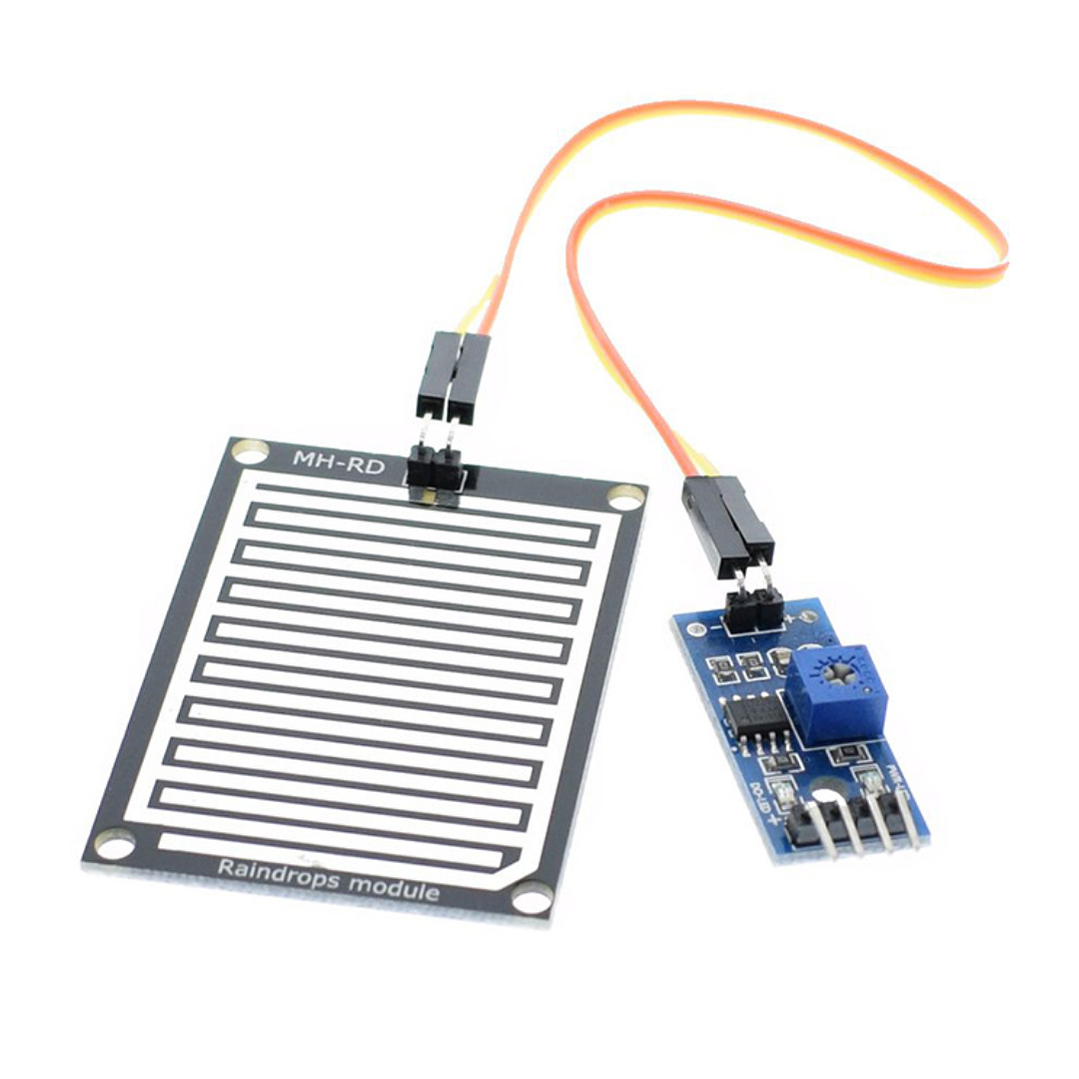

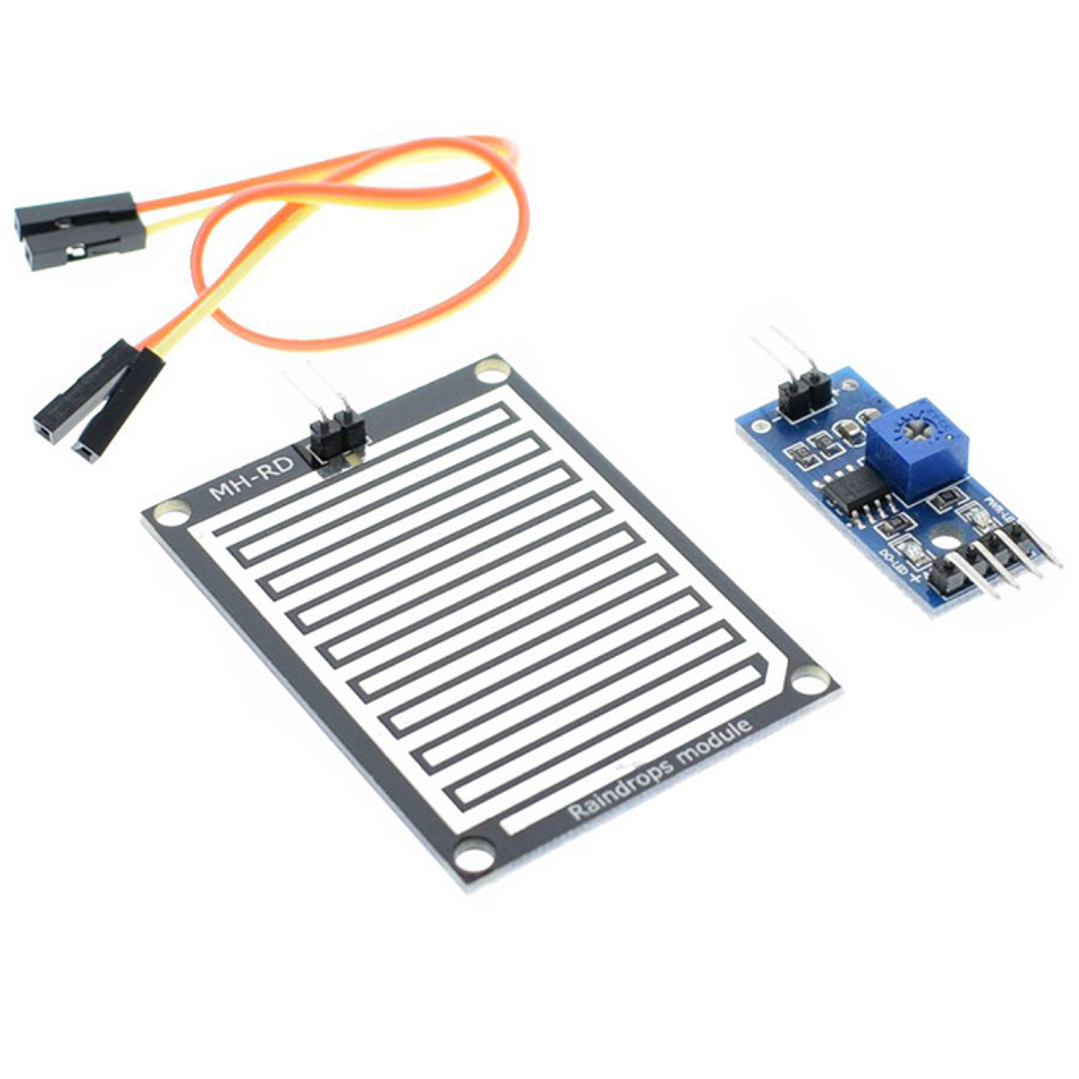

El módulo sensor de lluvia o gotas de agua es un dispositivo electrónico diseñado para detectar la presencia y cantidad de agua mediante una placa sensora de gran área, ideal para proyectos con Arduino, ESP32, Raspberry Pi y sistemas embebidos. Permite identificar condiciones de lluvia, humedad superficial o presencia de líquidos, entregando salida digital (DO) y salida analógica (AO) para un control preciso.

Este módulo utiliza una placa sensora FR-4 de doble cara con recubrimiento niquelado, lo que mejora la conductividad, resistencia a la oxidación y vida útil. Incorpora el comparador LM393, ofreciendo una señal estable y confiable, con sensibilidad ajustable mediante potenciómetro, adaptándose fácilmente a distintos entornos y aplicaciones.

Es ampliamente utilizado en estaciones meteorológicas DIY, robots inteligentes, sistemas de monitoreo ambiental, alarmas de lluvia y control automático de dispositivos.

Características destacadas

• Sensor de lluvia y gotas de agua de alta sensibilidad
• Salida dual:
  • Digital (DO, nivel TTL 0/1)
  • Analógica (AO, voltaje proporcional a la cantidad de agua)
• Comparador LM393 de amplio rango de voltaje
• Sensibilidad ajustable mediante potenciómetro integrado
• Placa sensora de gran área (5.0 × 4.0 cm) para mejor detección
• Superficie niquelada, resistente a la oxidación
• Indicadores LED de alimentación y estado
• Orificios de montaje para instalación fija
• Compatible con Arduino, ESP32, ESP8266, Raspberry Pi y microcontroladores

Especificaciones técnicas

• Voltaje de operación: 3.3V – 5V DC
• Tipo de sensor: Conductividad superficial (lluvia / gotas)
• Salidas:
  • DO: salida digital TTL
  • AO: salida analógica de voltaje
• Placa sensora: FR-4 doble cara, niquelada
• Dimensiones placa sensora: 5.0 × 4.0 cm
• Dimensiones módulo comparador: 3.2 × 1.4 cm
• Consumo: bajo consumo
• Chip comparador: LM393

Funcionamiento

• Sin agua sobre la placa:
  • DO = nivel alto
  • LED de estado apagado
• Con presencia de agua:
  • DO = nivel bajo
  • LED de estado encendido
• La salida AO varía según la cantidad de agua detectada, permitiendo medir intensidad de lluvia.

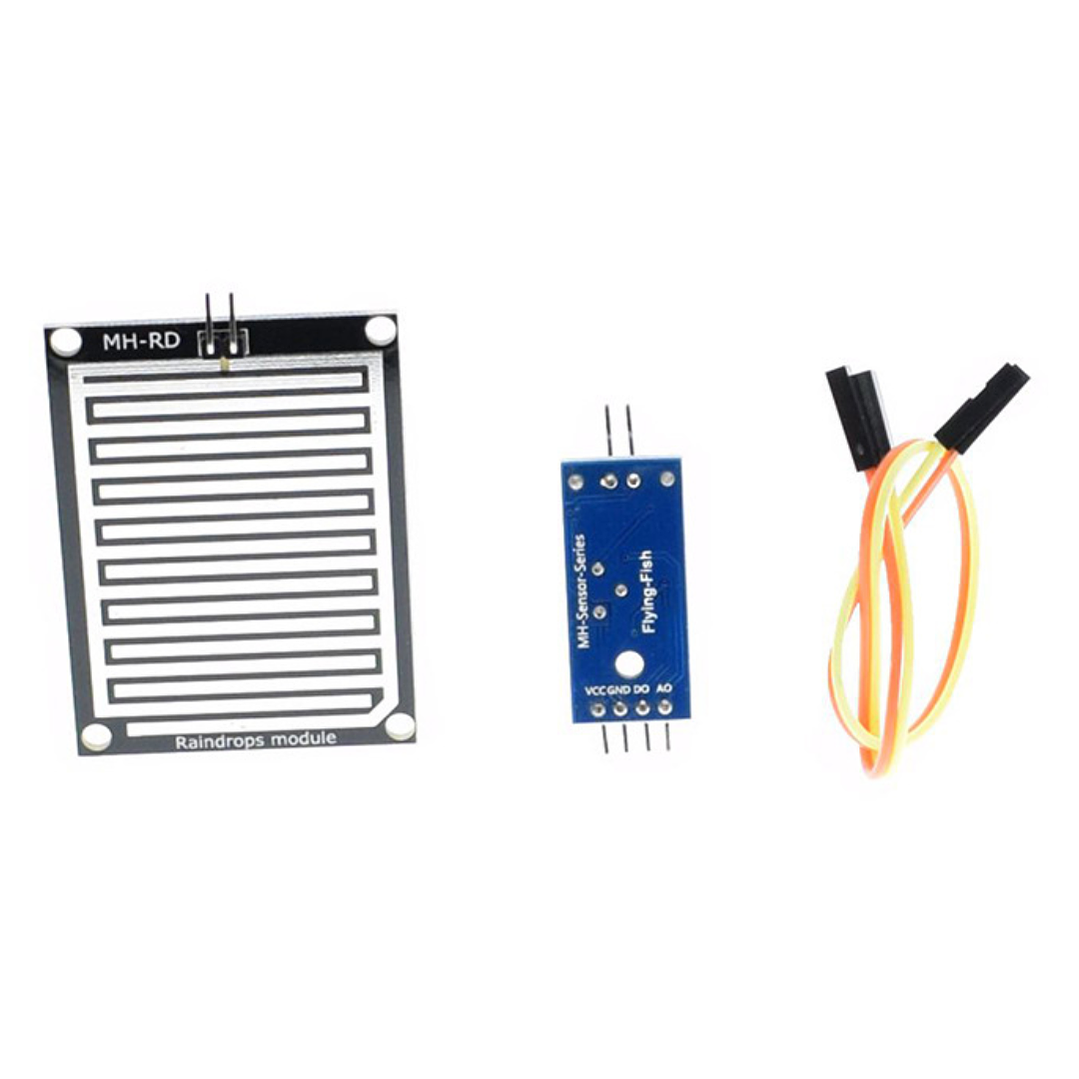

Conexiones

• VCC: 3.3V – 5V
• GND: Tierra
• DO: Salida digital TTL
• AO: Salida analógica

Aplicaciones comunes

• Estaciones meteorológicas DIY
• Robots y vehículos autónomos
• Sistemas de detección de lluvia
• Monitoreo ambiental
• Proyectos educativos y prototipos
• Automatización doméstica

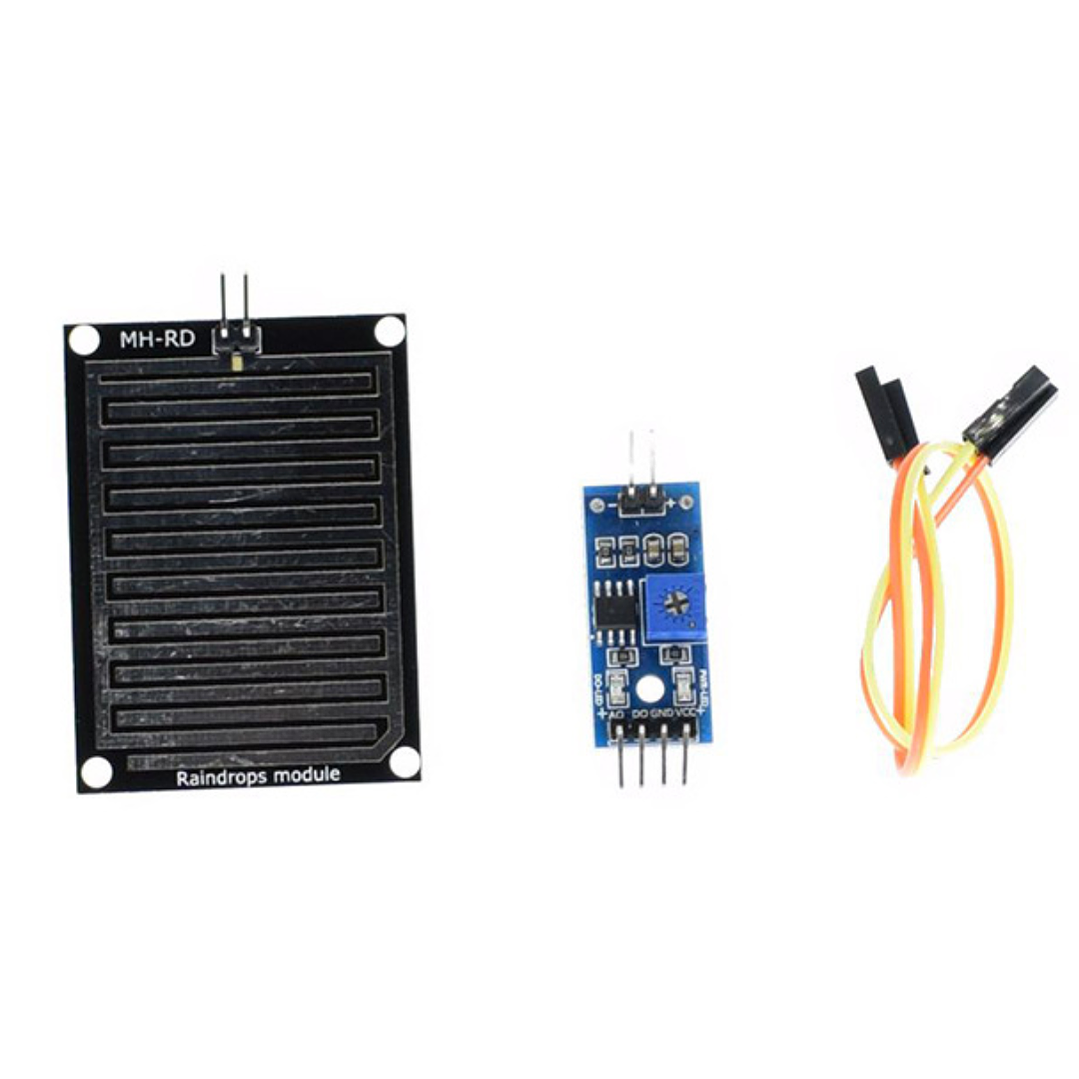

Contenido del paquete

• 1 × Placa sensora de lluvia
• 1 × Módulo comparador LM393
• 2 × Cables Dupont de 20 cm
