Pantalla TFT LCD 2.4 ILI9341 SPI Touch Arduino

Pantalla TFT LCD de 2.4 pulgadas con controlador ILI9341 y función táctil, ideal para proyectos electrónicos con Arduino, microcontroladores, interfaces gráficas, menús, visualización de datos, sistemas de monitoreo y prototipos interactivos.

Este módulo cuenta con resolución de 320 x 240 píxeles y visualización a color RGB 65K, permitiendo mostrar gráficos, textos, imágenes e interfaces de usuario con buena definición. Utiliza comunicación SPI, por lo que requiere menos pines de conexión en comparación con pantallas de interfaz paralela.

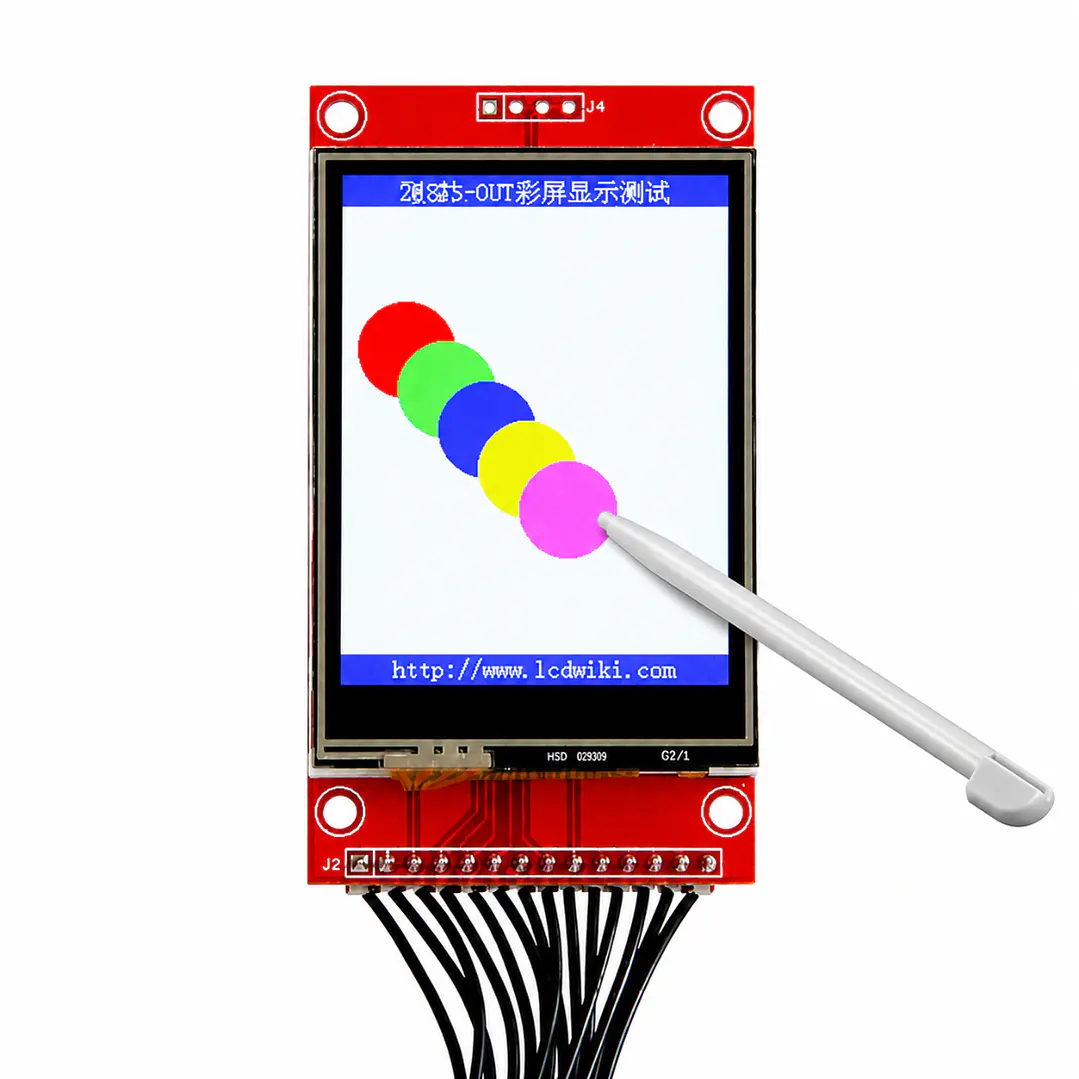

La versión touch permite interacción directa sobre la pantalla, siendo útil para proyectos con botones virtuales, paneles de control, menús táctiles, instrumentos de medición, sistemas embebidos y aplicaciones DIY.

Características principales:

• Pantalla TFT LCD de 2.4 pulgadas.
• Versión con función táctil.
• Controlador principal ILI9341.
• Resolución 320 x 240 píxeles.
• Color RGB 65K.
• Comunicación mediante interfaz SPI.
• Ranura para tarjeta SD integrada.
• Compatible con Arduino y otros microcontroladores.
• Ideal para interfaces gráficas, menús y proyectos interactivos.

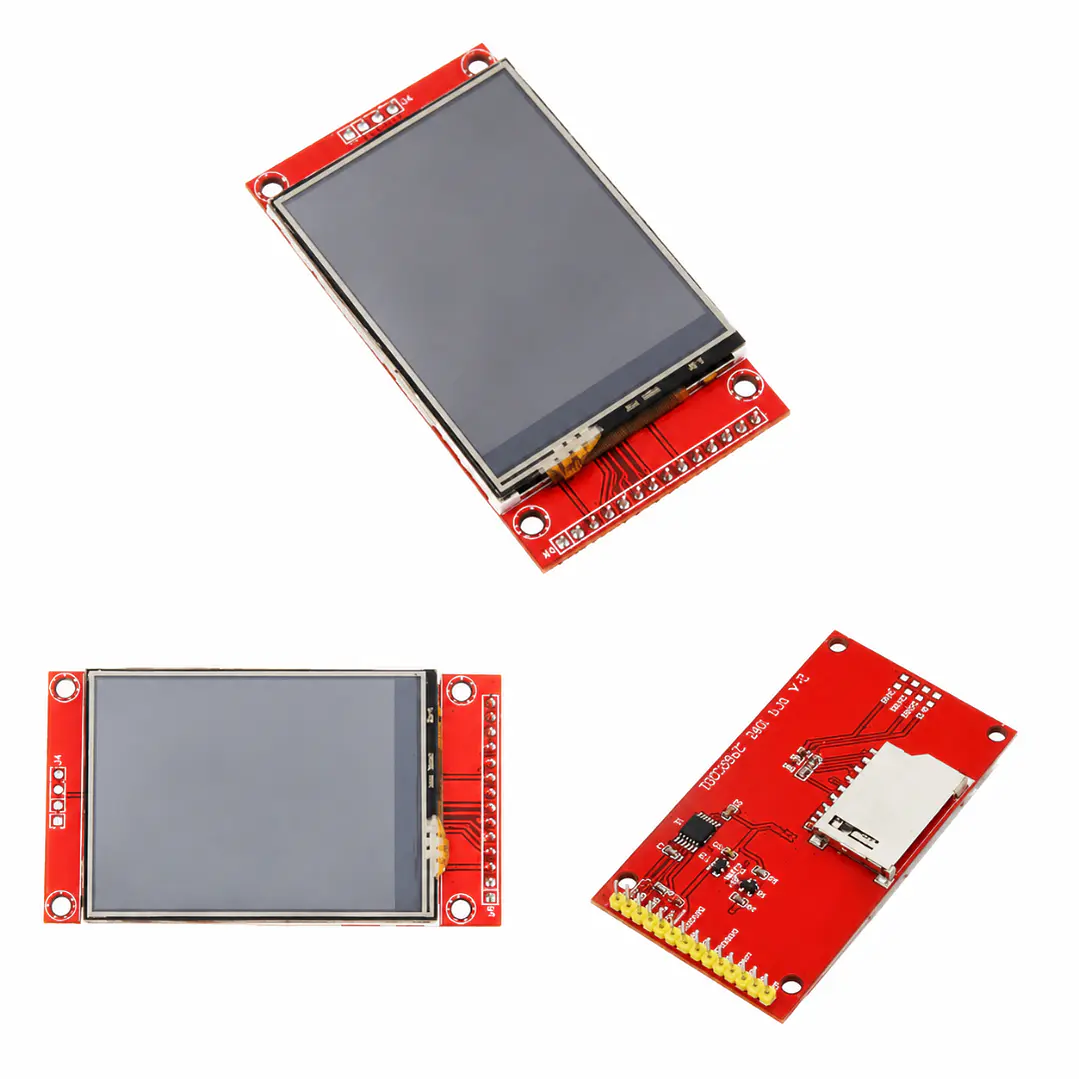

• Módulo compacto con PCB rojo y pines de conexión.

Especificaciones:

• Modelo / SKU referencial: MSP2402.
• Tamaño de pantalla: 2.4 pulgadas.
• Tipo de pantalla: TFT.
• Driver IC: ILI9341.
• Resolución: 320 x 240 píxeles.
• Interfaz del módulo: SPI de 4 hilos.
• Función: pantalla táctil.
• Área activa aproximada: 36.72 x 48.96 mm.

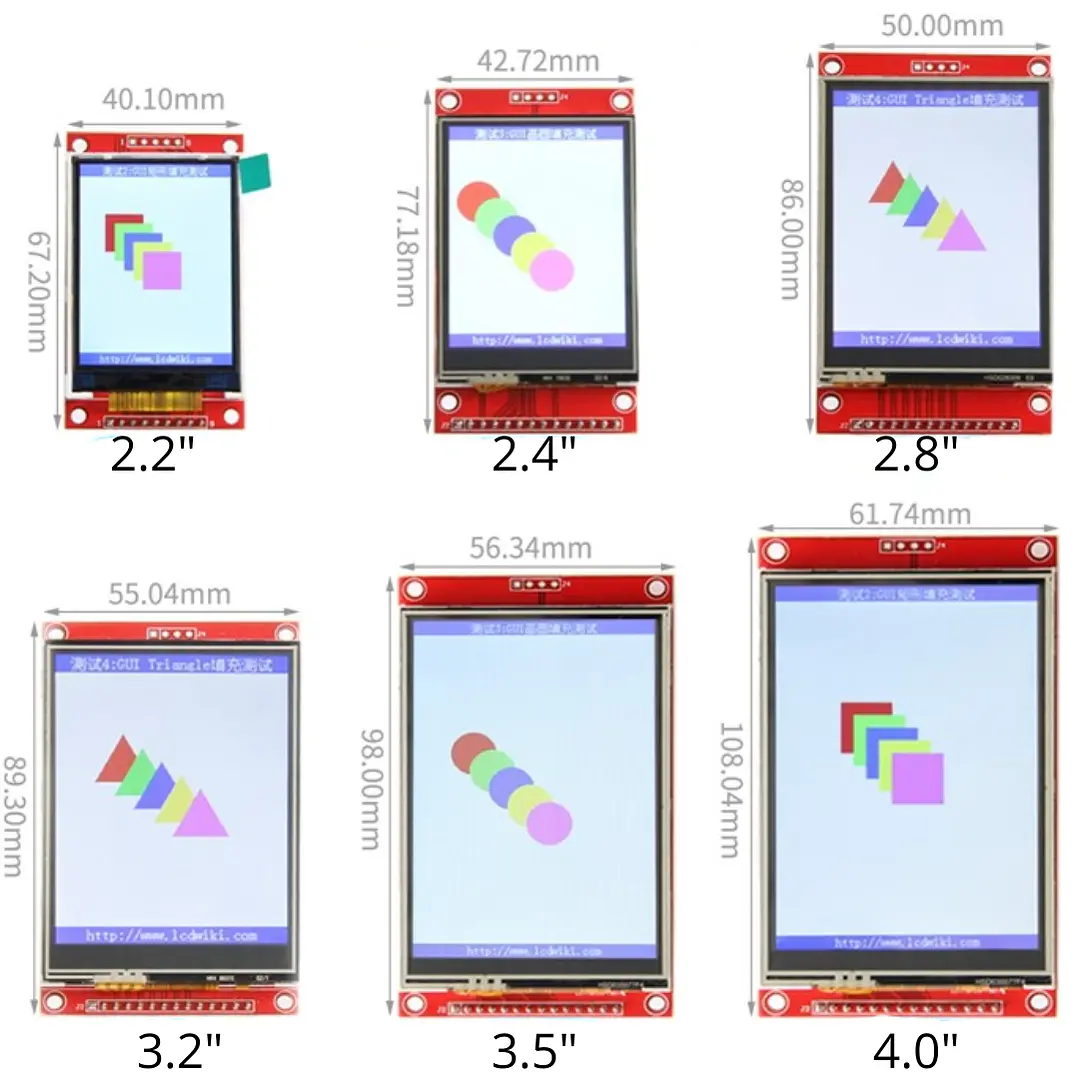

• Tamaño de PCB aproximado: 77.18 x 42.72 mm.
• Alimentación VCC: 3.3V a 5V.
• Nivel lógico de señales IO: 3.3V TTL.
• Consumo referencial: 0.57W.
• Temperatura de operación: -20°C a 60°C.
• Temperatura de almacenamiento: -30°C a 70°C.

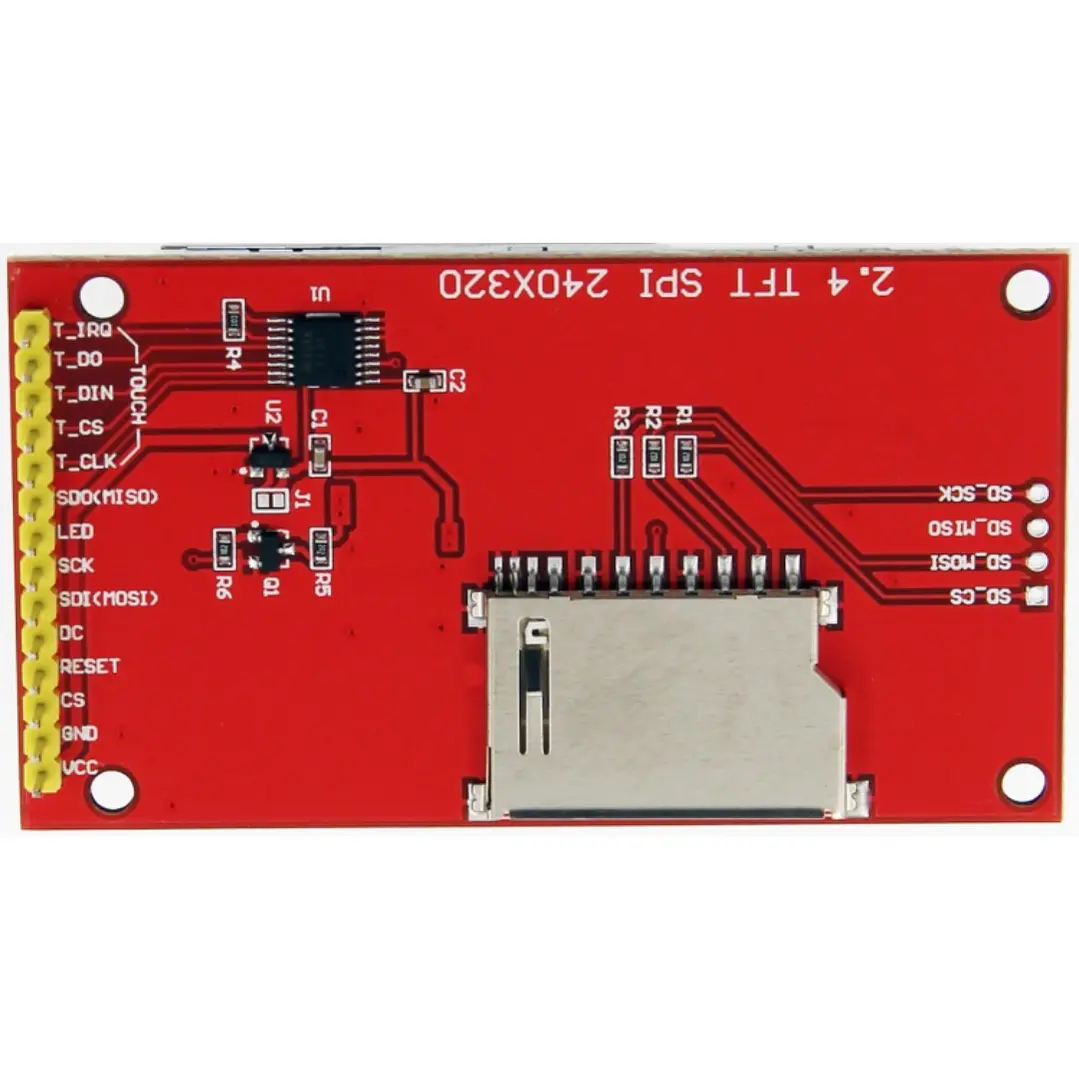

Pines principales:

• VCC: alimentación 3.3V / 5V.
• GND: tierra.
• CS: selección del chip LCD.
• RESET: reinicio de pantalla.
• DC/RS: selección de dato o registro.
• SDI / MOSI: entrada de datos SPI.
• SCK: reloj SPI.
• LED: control de retroiluminación.
• SDO / MISO: salida de datos SPI.
• T_CLK, T_CS, T_DIN, T_DO, T_IRQ: pines para función táctil.

Contenido del paquete:

• 1 módulo pantalla TFT LCD 2.4” SPI ILI9341 Touch.

Nota:

La pantalla trabaja con señales lógicas de 3.3V TTL. Verificar la compatibilidad del microcontrolador antes de conectar. Para placas de 5V como Arduino UNO, se recomienda revisar el conexionado adecuado o usar adaptación de nivel lógico si corresponde. No incluye Arduino, cables, memoria SD ni fuente de alimentación.
