Pantalla TFT 4.0 SPI ST7796 Touch 480x320 Arduino

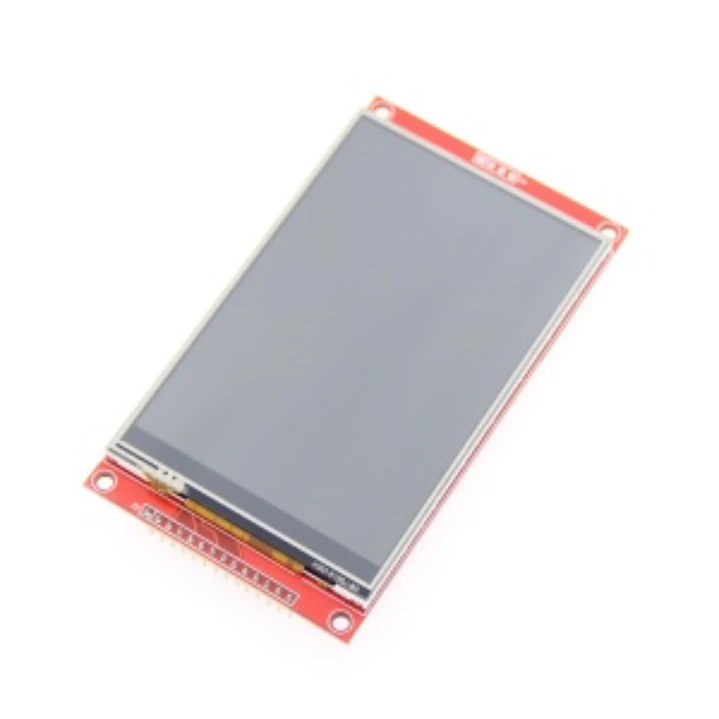

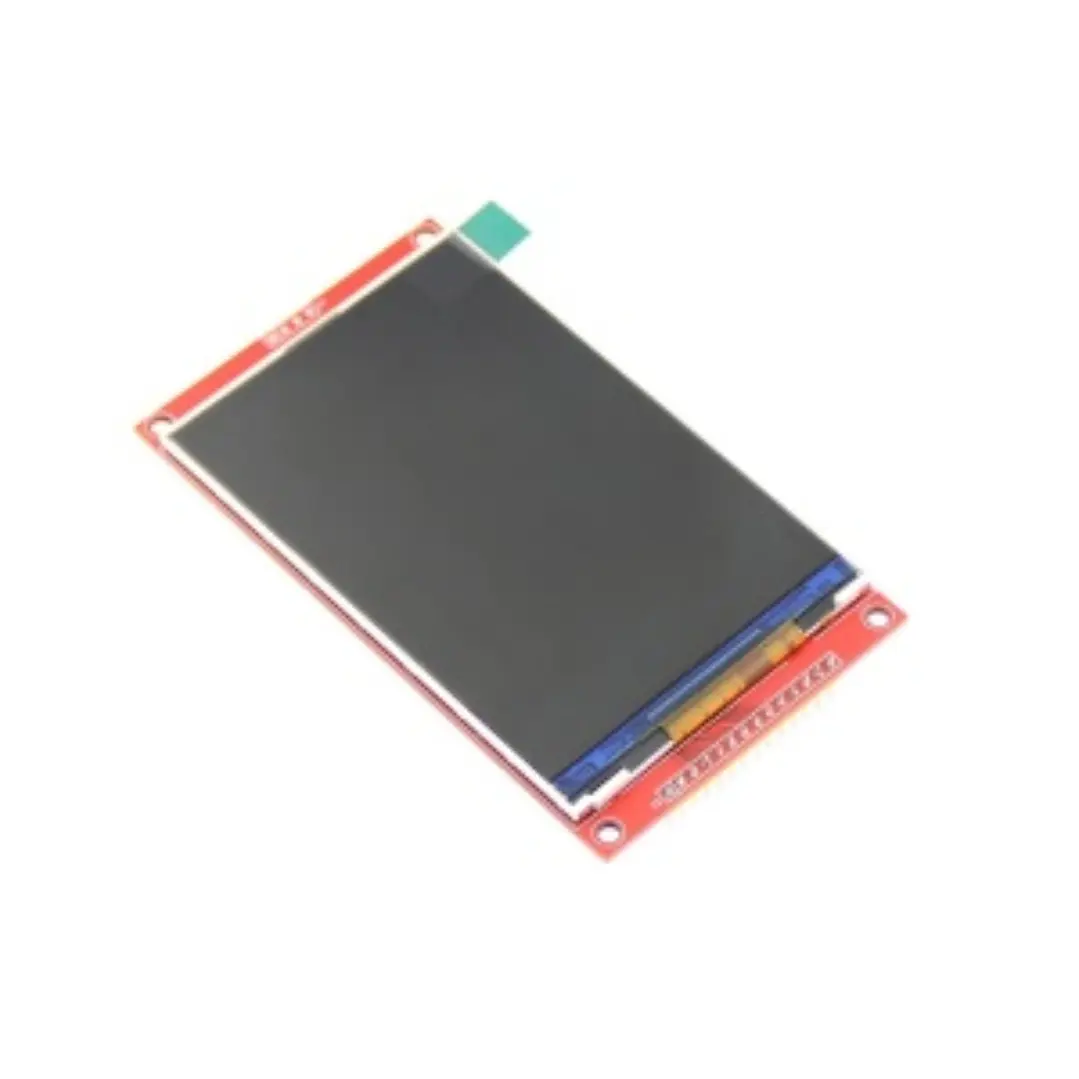

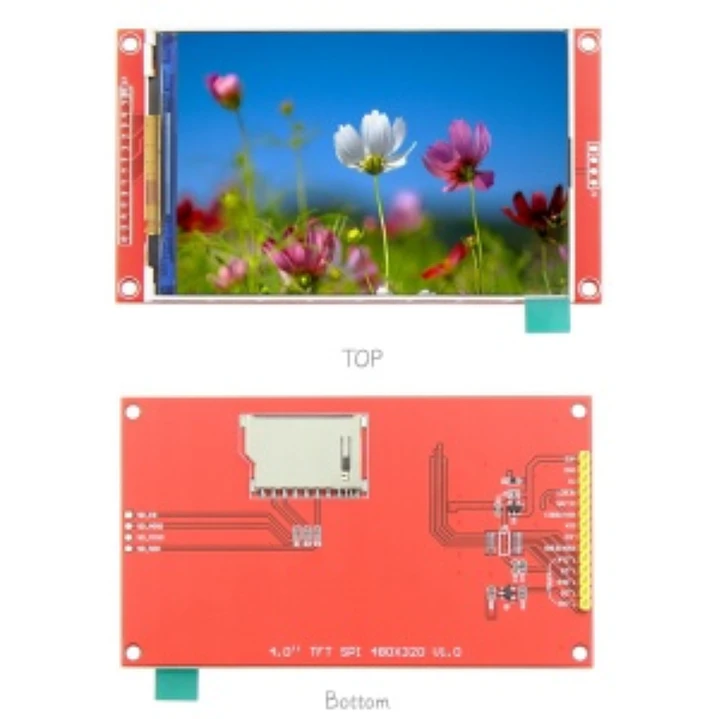

Pantalla TFT LCD 4.0” SPI ST7796 con Touch 480x320

Pantalla TFT LCD de 4.0 pulgadas con interfaz SPI y función táctil integrada, ideal para proyectos con Arduino, ESP32 y otros microcontroladores.

Gracias a su controlador ST7796S, ofrece una excelente calidad de imagen y colores vivos, con resolución de 480x320 píxeles. Su comunicación SPI permite trabajar con pocos pines, facilitando la integración en proyectos electrónicos.

Esta versión incluye pantalla táctil resistiva, permitiendo interacción directa con el usuario en aplicaciones como interfaces gráficas, paneles de control y sistemas embebidos.

Además, cuenta con librerías, ejemplos y documentación disponibles libremente en LCDWiki, lo que facilita su instalación y uso.

Video demostrativo del producto

Características destacadas

• Pantalla TFT LCD de 4.0 pulgadas
• Resolución de 480x320 píxeles
• Controlador ST7796S de alto rendimiento
• Interfaz SPI, requiere pocos pines IO
• Pantalla táctil resistiva integrada
• Chip táctil XPT2046
• Compatible con Arduino, ESP32, STM32 y más
• Slot para tarjeta SD
• Colores vivos de 65K
• Documentación y ejemplos disponibles en LCDWiki

Especificaciones técnicas

• Tamaño: 4.0 pulgadas
• Tipo: TFT LCD
• Resolución: 480 x 320
• Colores: RGB 65K
• Driver: ST7796S
• Interfaz: SPI de 4 hilos
• Touch: Resistivo
• Controlador touch: XPT2046
• Voltaje de operación: 3.3V a 5V
• Consumo: 0.78W
• Luminancia: 330 cd/m²
• Área activa: 55.68 x 83.52 mm
• Tamaño del módulo: 61.74 x 108.04 mm

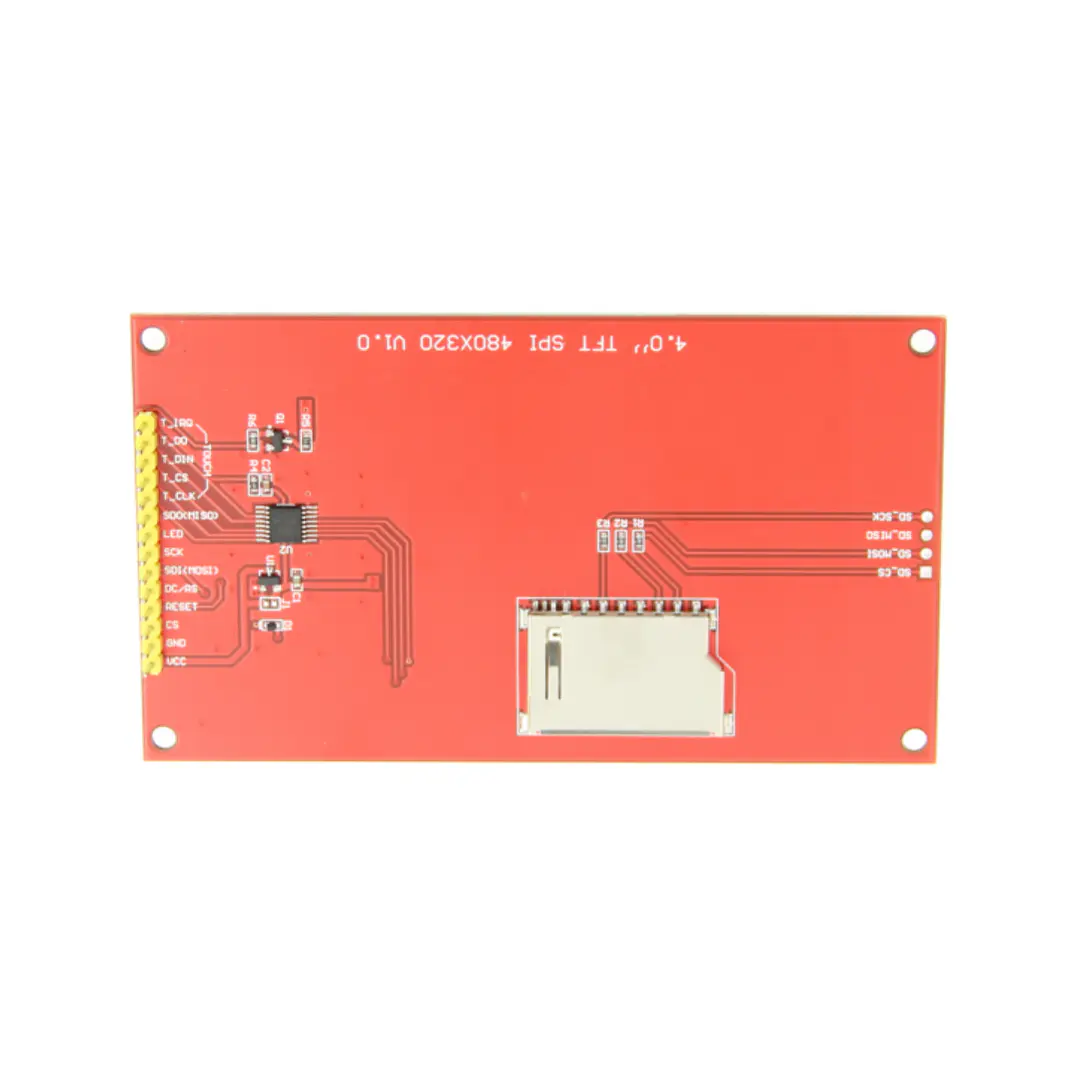

Interfaz de conexión

• VCC: 3.3V / 5V
• GND: Tierra
• CS: Selección del display
• RESET: Reinicio
• DC/RS: Selección comando / dato
• SDI (MOSI): Datos SPI
• SCK: Reloj SPI
• LED: Control de retroiluminación

Pines para touch:

• T_CLK, T_CS, T_DIN, T_DO, T_IRQ

Aplicaciones

• Interfaces gráficas (GUI)
• Proyectos con Arduino y ESP32
• Paneles de control
• Domótica
• Sistemas embebidos
• Instrumentación electrónica

Incluye

• 1 x Pantalla TFT LCD 4.0” SPI ST7796 con touch

Importante

La instalación, librerías y ejemplos de uso están disponibles gratuitamente en LCDWiki, facilitando la configuración del módulo.
