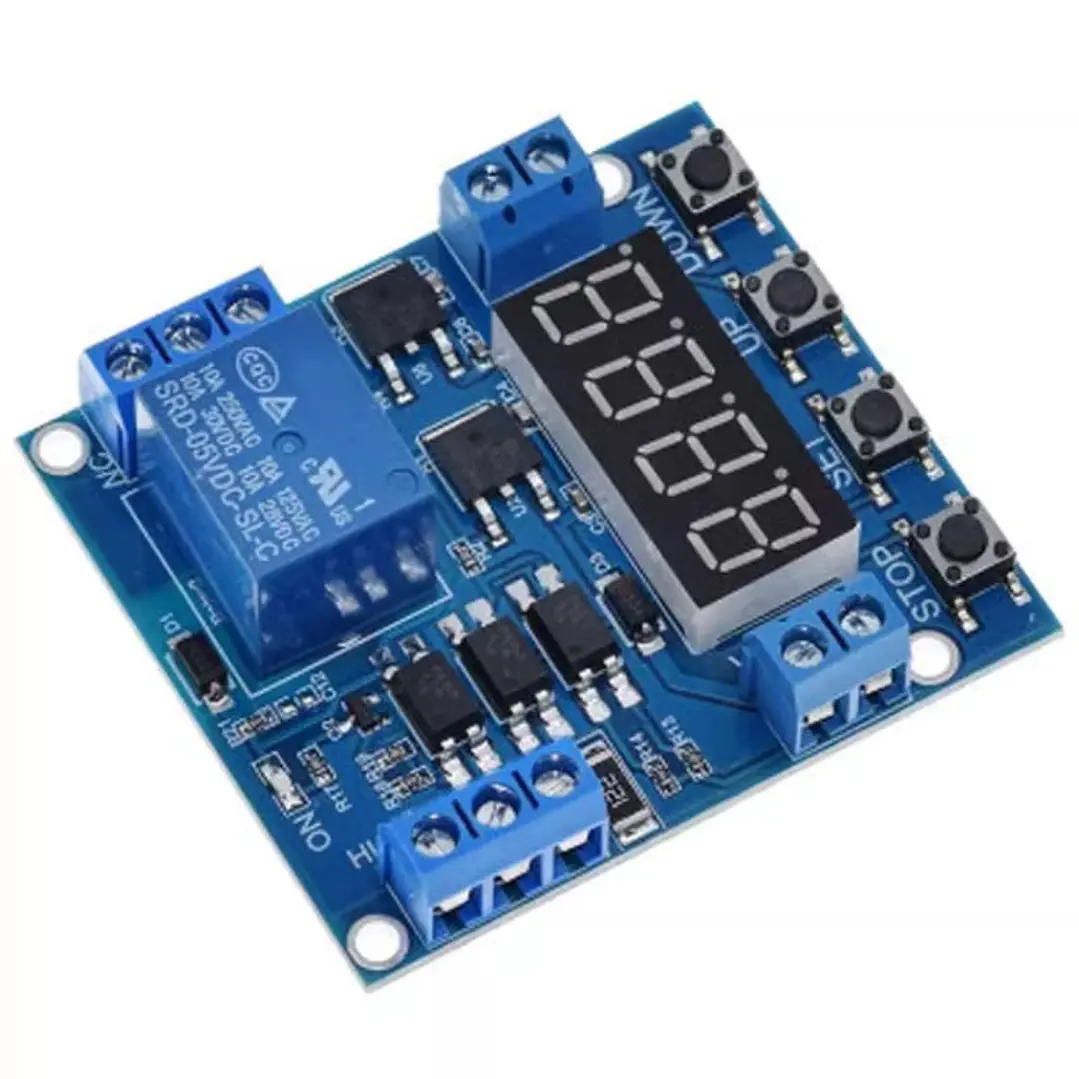

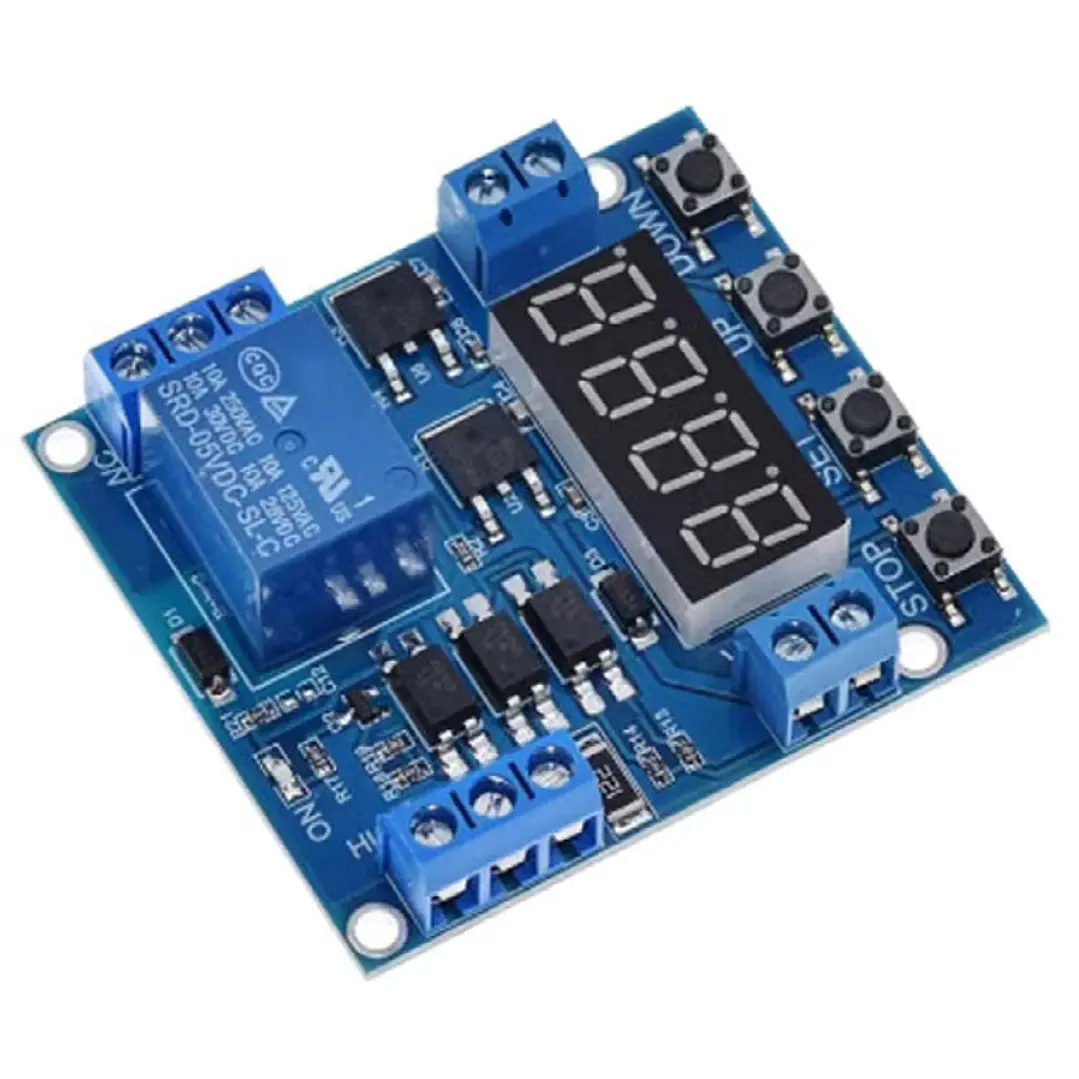

MÓDULO RELÉ TEMPORIZADOR PROGRAMABLE CONTADOR VOLTÍMETRO

Módulo relé multifunción de alta precisión que combina temporizador programable, contador de eventos, detector de voltaje y control por disparo, todo en una sola tarjeta compacta. Diseñado para automatización, control de cargas, monitoreo de baterías, domótica, sistemas industriales y proyectos electrónicos avanzados.

Su amplio rango de alimentación de 6V a 30V DC, junto con múltiples modos de trabajo y memoria permanente de parámetros, lo convierten en una solución extremadamente versátil para aplicaciones profesionales y educativas.

Características destacadas

• Función de temporizador programable.
• Función de contador de pulsos.
• Detección de voltaje con límites superior e inferior.
• Relé de alta capacidad integrado.
• Compatible con disparo por nivel alto, nivel bajo y contacto seco.
• Protección contra inversión de polaridad.
• Pantalla LED digital de 4 dígitos.
• Memoria automática de configuraciones.
• Modo de suspensión para ahorro de energía.
• Optoacoplador para mayor inmunidad al ruido.
• Función de parada de emergencia (STOP).

Funciones principales

Temporizador programable

Permite realizar:

• Retardos de encendido.
• Retardos de apagado.
• Ciclos automáticos repetitivos.
• Temporización por eventos externos.
• Temporización por presencia de señal.
• Modos autoenclavables.
• Modos biestables.
• Ciclos infinitos o limitados.

Contador de eventos

Puede contar pulsos o activaciones externas.

Ideal para:

• Conteo de productos.
• Automatización industrial.
• Sensores de paso.
• Control de procesos.
• Máquinas automáticas.

Detector de voltaje

Permite monitorear baterías y fuentes de alimentación.

Modos incluidos:

• Protección por bajo voltaje.
• Protección por sobrevoltaje.
• Activación dentro de rango.
• Activación fuera de rango.
• Control automático de carga de baterías.
• Control automático de descarga.

Especificaciones técnicas

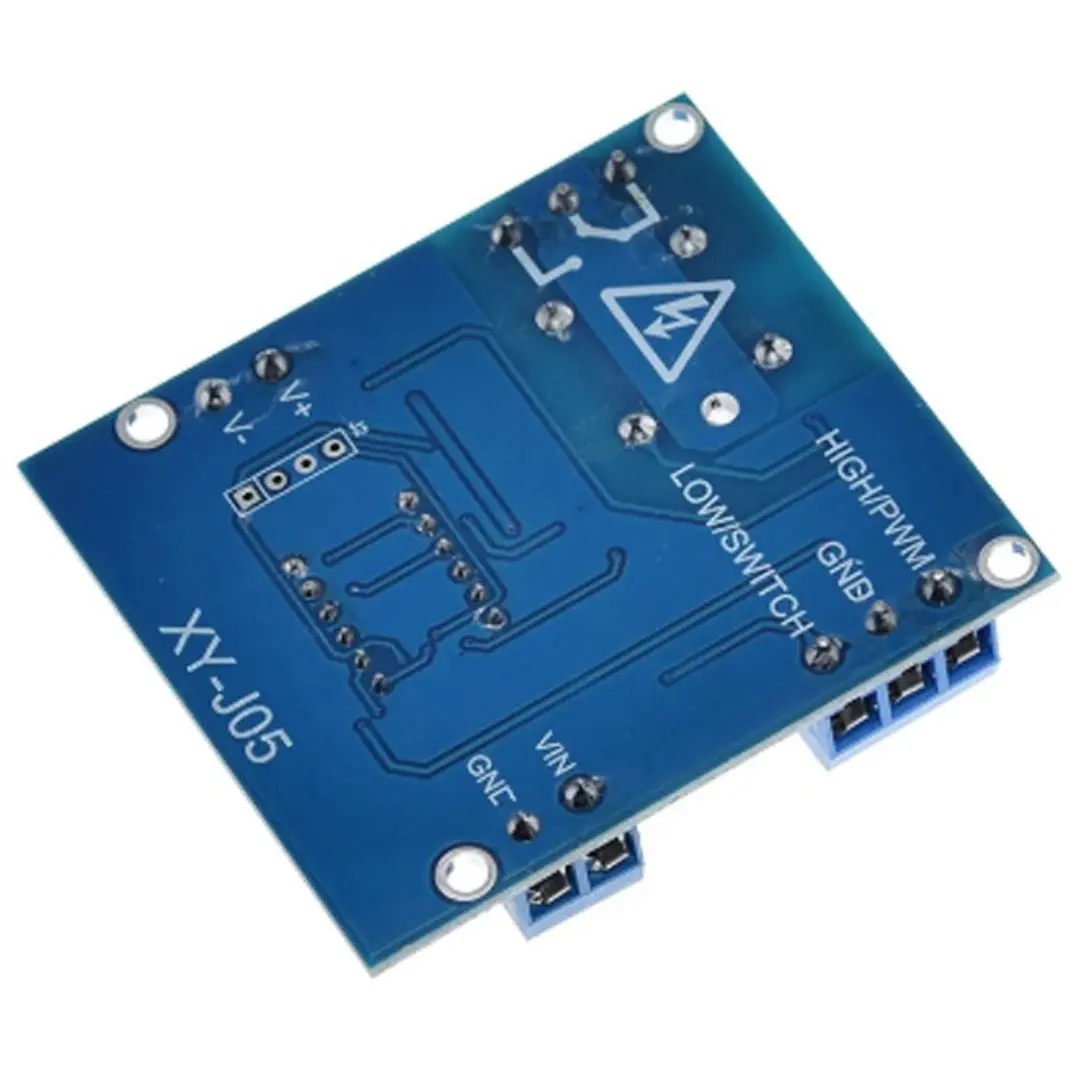

• Modelo: XY-J05
• Voltaje de alimentación: 6V a 30V DC
• Voltaje de disparo alto: 3V a 24V
• Voltaje de disparo bajo: 0V a 0.2V
• Corriente en reposo: 20mA
• Corriente de trabajo: 50mA
• Temperatura de operación: -40°C a +85°C
• Vida útil del relé: más de 100,000 ciclos
• Dimensiones aproximadas: 62 x 38 x 17 mm
• Pantalla LED de 4 dígitos

Rango de temporización

Ajustable de forma continua desde:

• 0.01 segundos
• Hasta 9999 minutos

Configuración flexible para aplicaciones de alta precisión o largos periodos de funcionamiento.

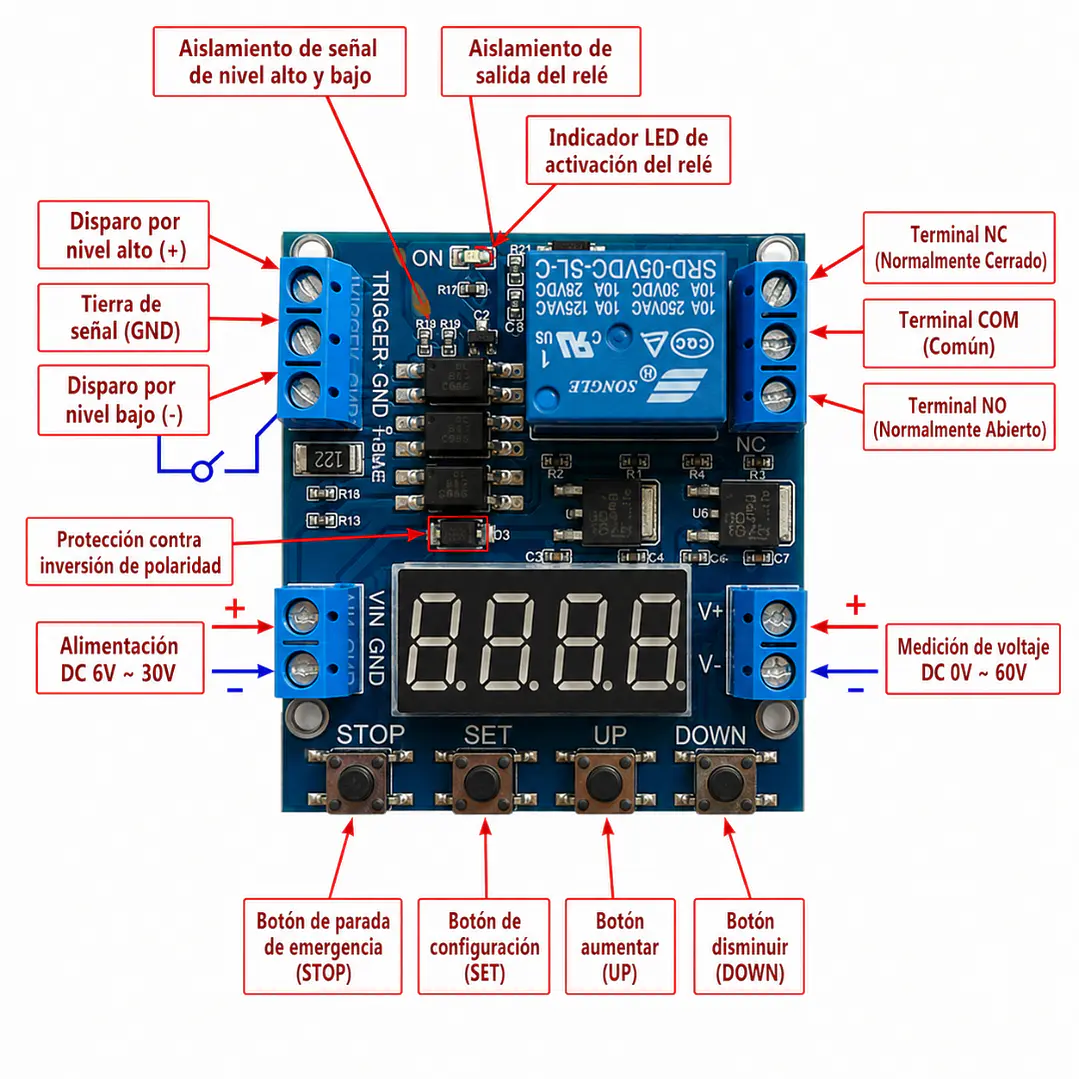

Salida del relé

• Contacto seco (sin voltaje de salida).
• Control de cargas DC hasta 30V.
• Control de cargas AC hasta 220V.
• Contactos:
  • NO (Normalmente Abierto)
  • NC (Normalmente Cerrado)
  • COM (Común)

Aplicaciones

• Automatización industrial.
• Control de bombas.
• Sistemas de riego.
• Domótica.
• Carga automática de baterías.
• Protección de baterías.
• Alarmas.
• Temporizadores programables.
• Equipos electrónicos.
• Proyectos Arduino y ESP32.
• Control de iluminación.
• Máquinas automáticas.
• Laboratorios y enseñanza.

Contenido del paquete

• 1 × Módulo Relé Temporizador Multifunción XY-J05
