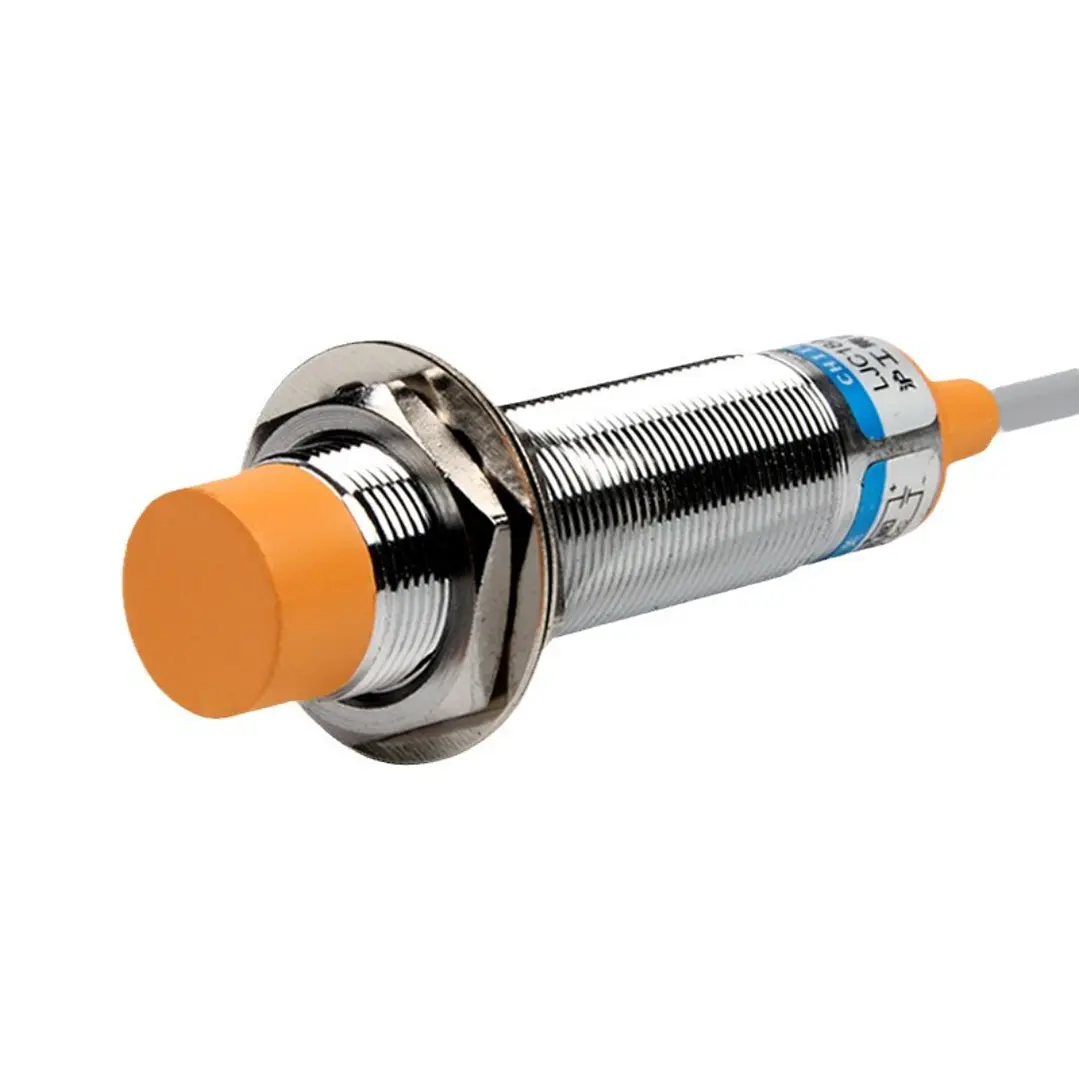

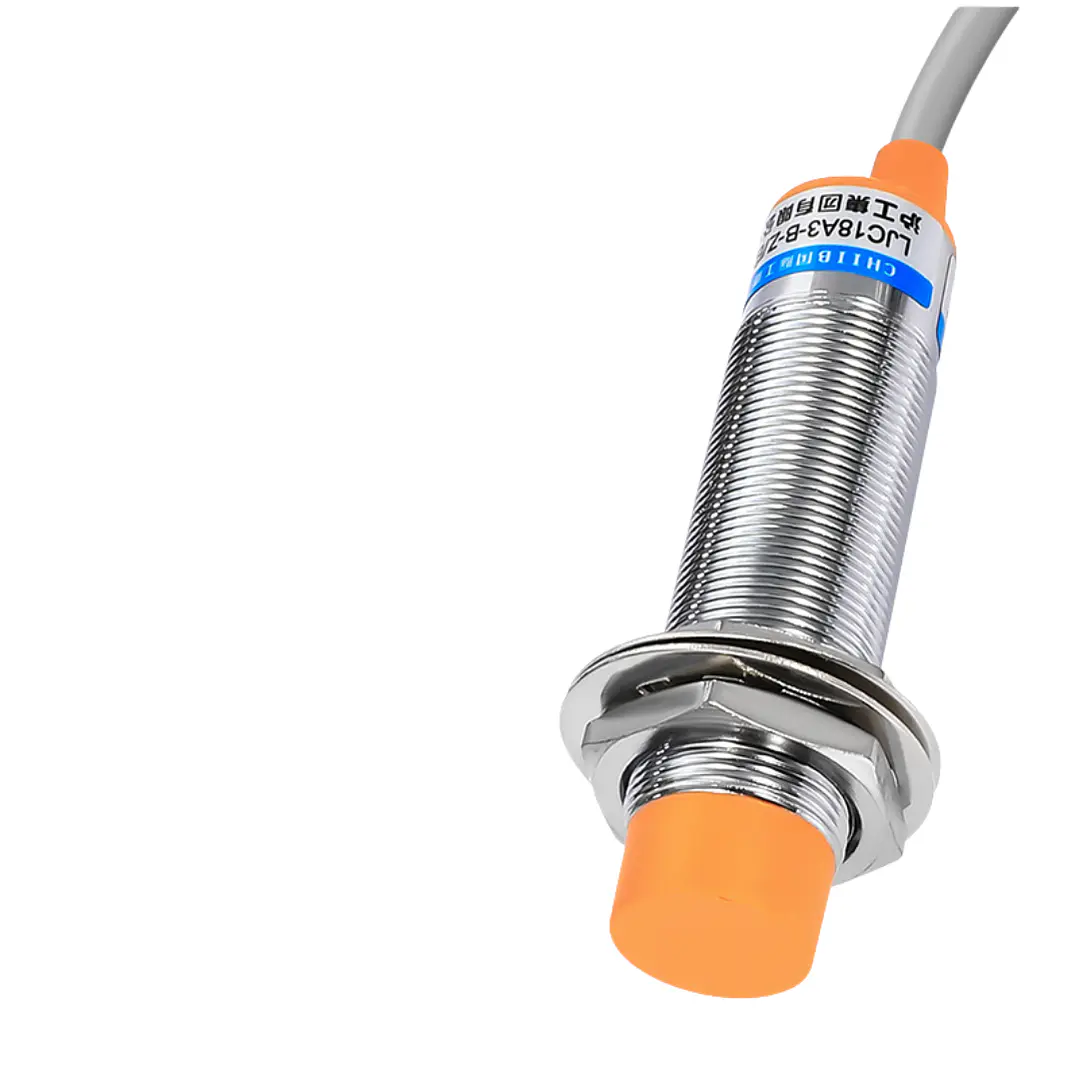

LJC18A3-B-Z/BX NPN NO 6-36V M18 Sensor Capacitivo

El LJC18A3-B-Z/BX es un sensor de proximidad capacitivo de 3 hilos, con salida NPN normalmente abierta (NO). Permite detectar objetos y materiales sin necesidad de contacto físico, siendo útil en sistemas de automatización, control de nivel, conteo, posicionamiento y proyectos electrónicos.

A diferencia de los sensores inductivos, los sensores capacitivos pueden detectar tanto materiales metálicos como diversos materiales no metálicos, dependiendo de sus propiedades dieléctricas.

Características principales

• Modelo: LJC18A3-B-Z/BX
• Tipo de sensor: proximidad capacitivo
• Salida: NPN
• Configuración: normalmente abierta (NO)
• Número de hilos: 3
• Tipo de alimentación: DC
• Voltaje nominal: 12–24 V DC
• Rango de funcionamiento: aproximadamente 6–36 V DC
• Distancia máxima de detección: 10 mm ±10 %
• Rango de ajuste recomendado: 0–8 mm
• Diámetro de rosca: M18
• Diámetro del cuerpo: 18 mm
• Longitud aproximada del sensor: 68 mm
• Longitud del cable: aproximadamente 1.1 m
• Corriente máxima de salida: hasta 300 mA
• Frecuencia de respuesta: hasta 0.5 kHz
• Temperatura de trabajo: aproximadamente -30 °C a 65 °C
• Material del cuerpo: latón niquelado
• Superficie de detección: ABS
• Indicador de funcionamiento: LED

Tipo de detección

Puede detectar diferentes materiales sin contacto directo, por ejemplo:

• Metales
• Plásticos
• Vidrio
• Madera
• Papel y cartón
• Líquidos
• Polvos y materiales granulados
• Otros materiales con propiedades dieléctricas detectables

La distancia real de detección puede variar según el material, tamaño y condiciones de instalación.

Conexión de 3 cables

Configuración típica de sensores NPN de 3 hilos:

• Marrón: positivo de alimentación
• Azul: negativo / GND
• Negro: señal de salida NPN

Aplicaciones

Adecuado para:

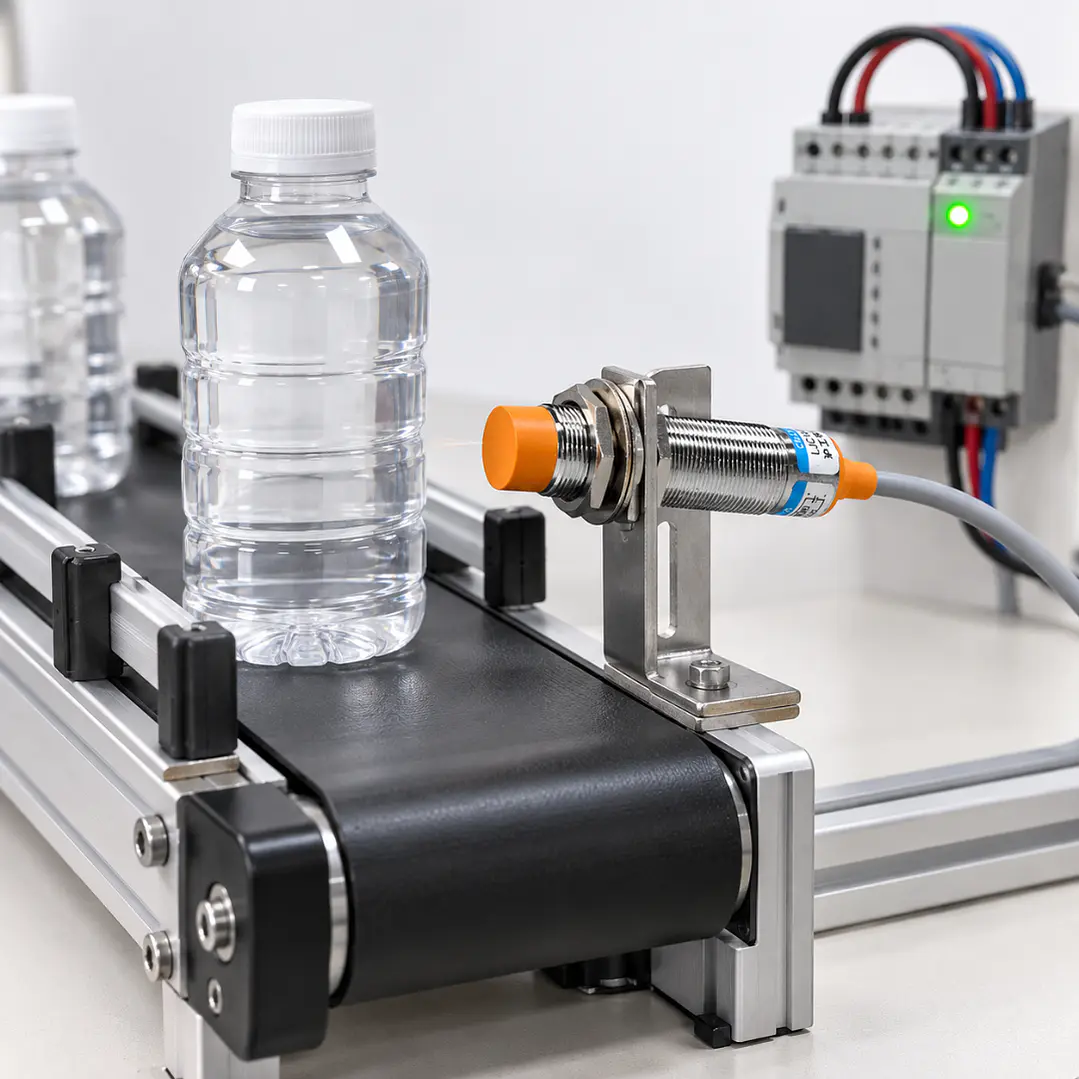

• Automatización industrial
• Detección de presencia

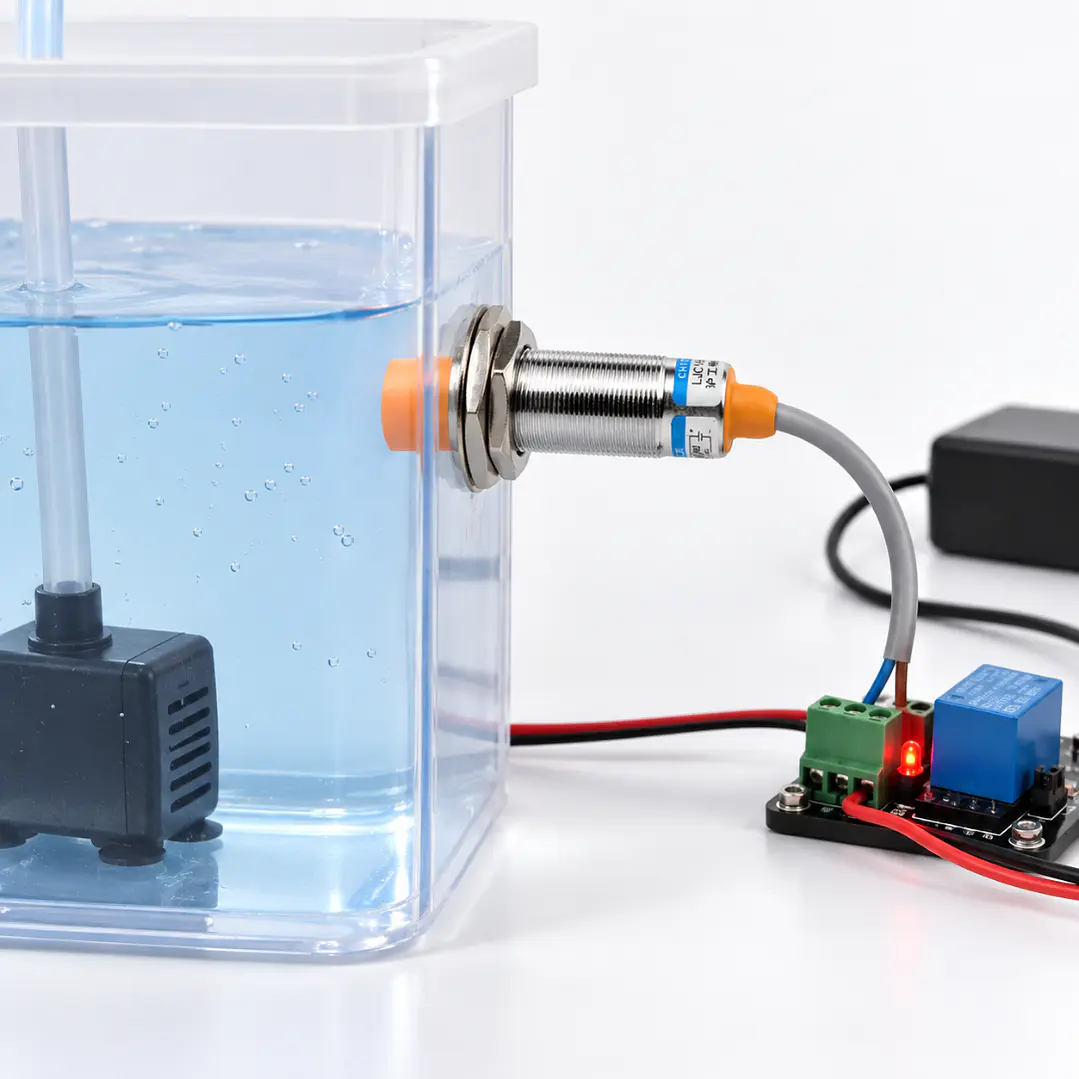

• Control de nivel de líquidos
• Detección de materiales dentro de recipientes
• Sistemas de conteo
• Máquinas automáticas
• Controladores y PLC
• Proyectos con Arduino, ESP32 u otros microcontroladores mediante una interfaz adecuada
• Sistemas de clasificación y posicionamiento

Protección

El sensor incorpora protección electrónica contra condiciones de funcionamiento anormales, incluyendo protección frente a inversión de polaridad y cortocircuitos de carga.

Contenido del paquete:
1 × Sensor capacitivo LJC18A3-B-Z/BX NPN normalmente abierto, con cable integrado de aproximadamente 1.1 m.
