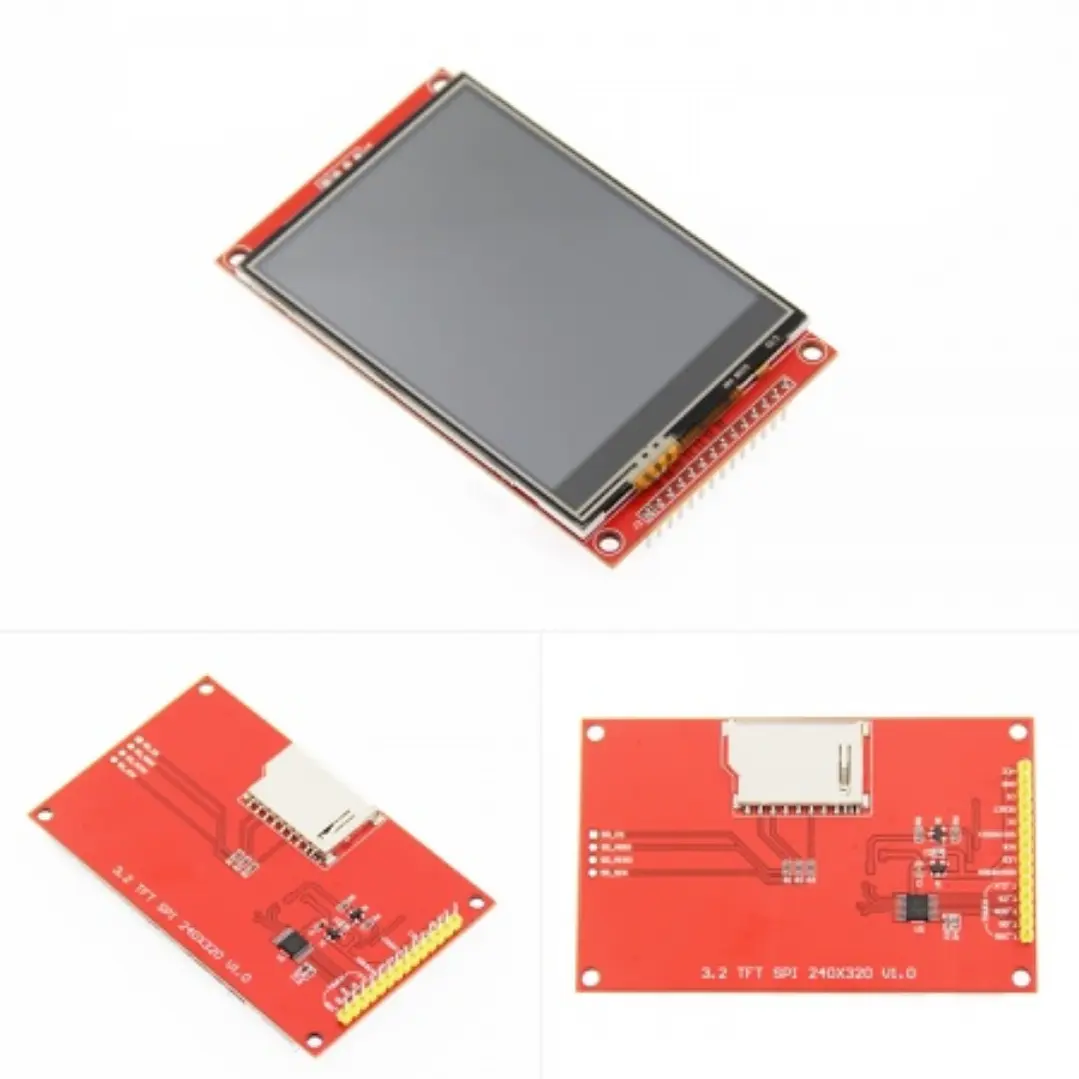

Pantalla TFT LCD 3.2” SPI ILI9341 320×240 con Touch y Ranura MicroSD

Descripción

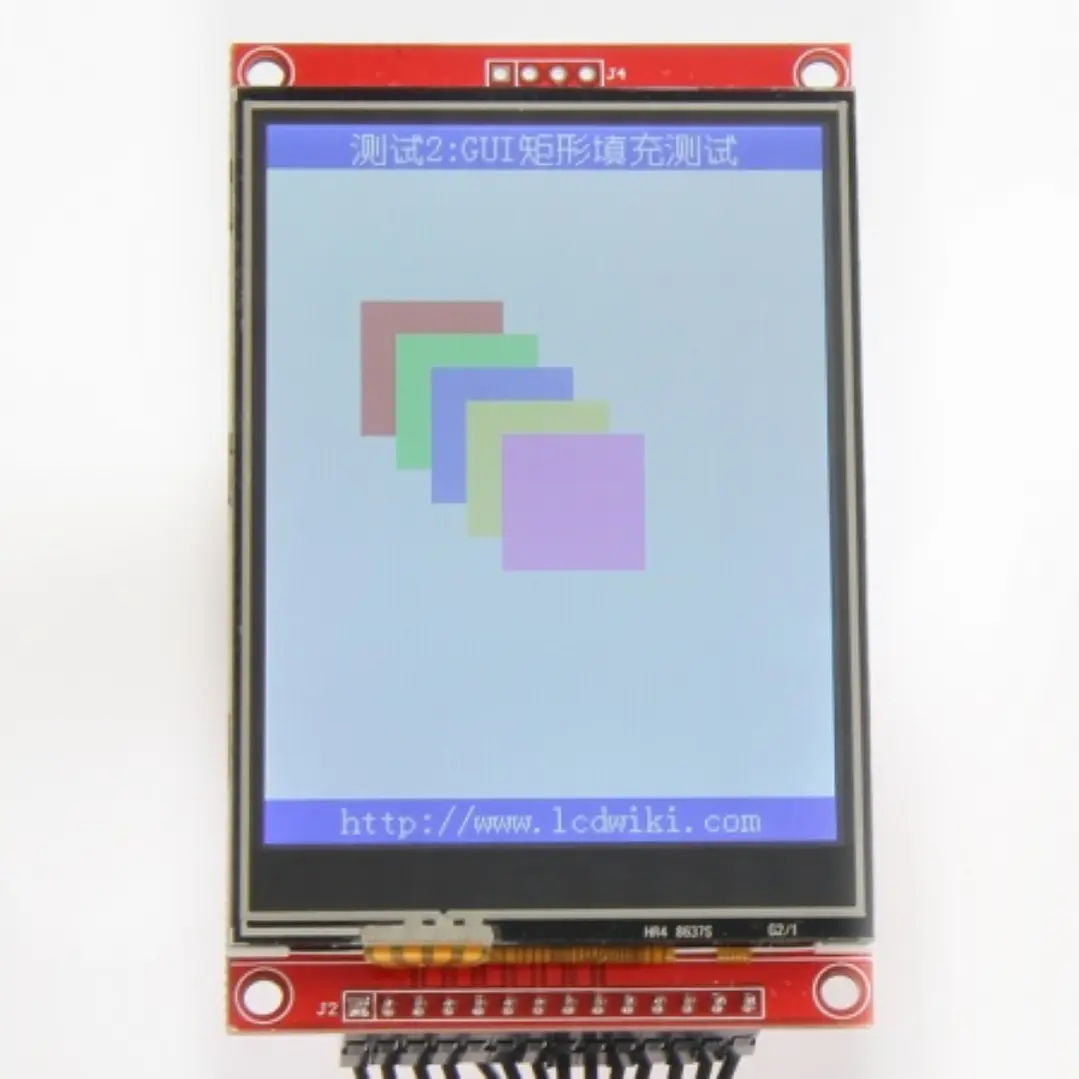

Pantalla TFT LCD de 3.2 pulgadas con controlador ILI9341 y resolución 320×240 píxeles, diseñada para proyectos de electrónica, interfaces gráficas embebidas y sistemas HMI con microcontroladores.

Esta versión incluye pantalla táctil resistiva, permitiendo desarrollar menús interactivos, botones táctiles y control gráfico en proyectos con Arduino, ESP32, STM32 y Raspberry Pi.

El módulo utiliza interfaz SPI de 4 hilos, reduciendo el número de pines necesarios para su conexión.

Además integra ranura MicroSD, permitiendo cargar imágenes, iconos o datos directamente desde tarjeta de memoria.

Características

• Pantalla TFT LCD 3.2 pulgadas
• Resolución 320 × 240
• Controlador ILI9341

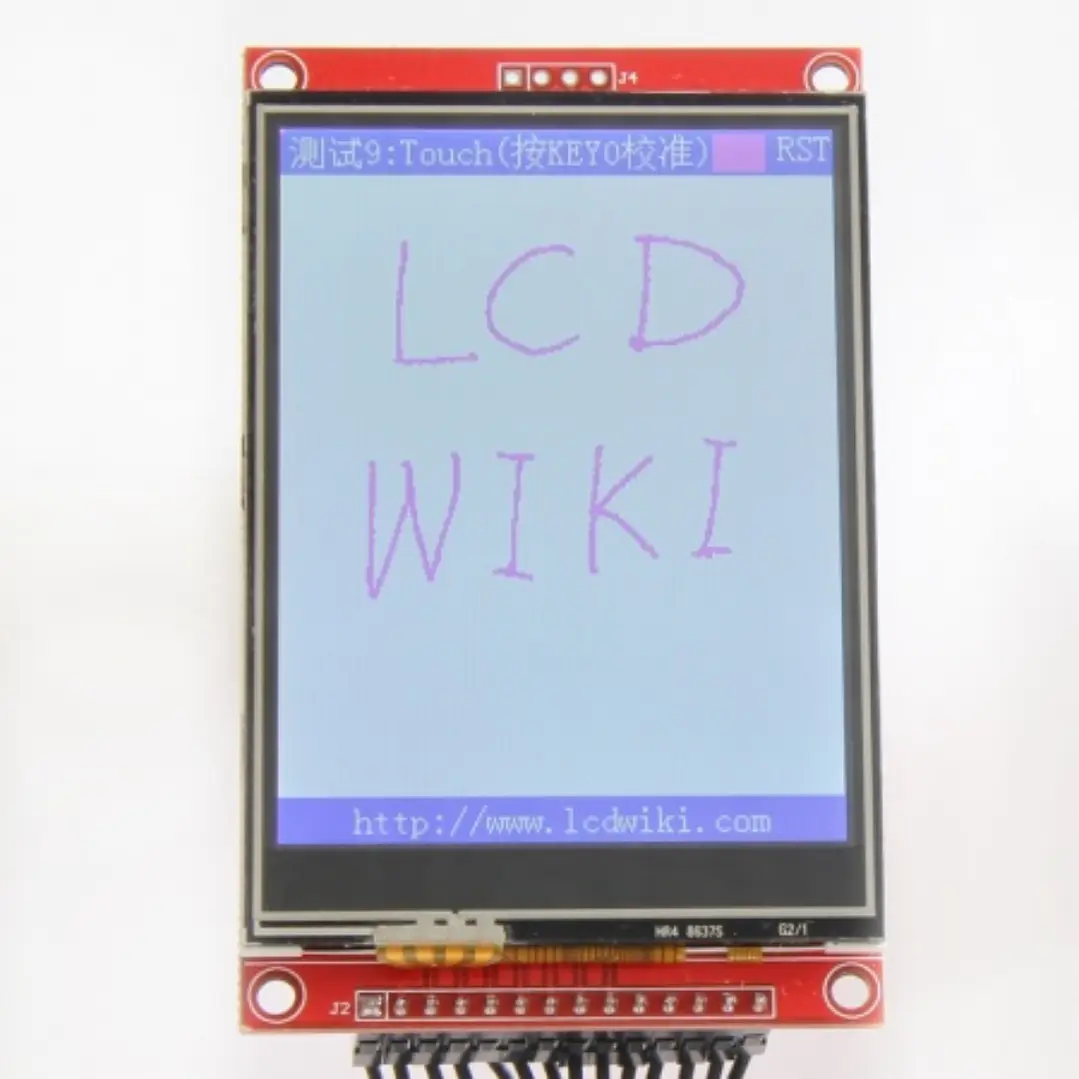

• Pantalla táctil resistiva
• Interfaz SPI
• Ranura MicroSD integrada
• Compatible con Arduino / ESP32 / STM32
• Bajo consumo energético
• Librerías y ejemplos disponibles

Especificaciones

• Tamaño de pantalla: 3.2 pulgadas
• Resolución: 320 × 240 píxeles
• Colores: RGB 65K
• Controlador: ILI9341
• Interfaz: SPI 4 hilos
• Área activa: 48.6 × 64.8 mm

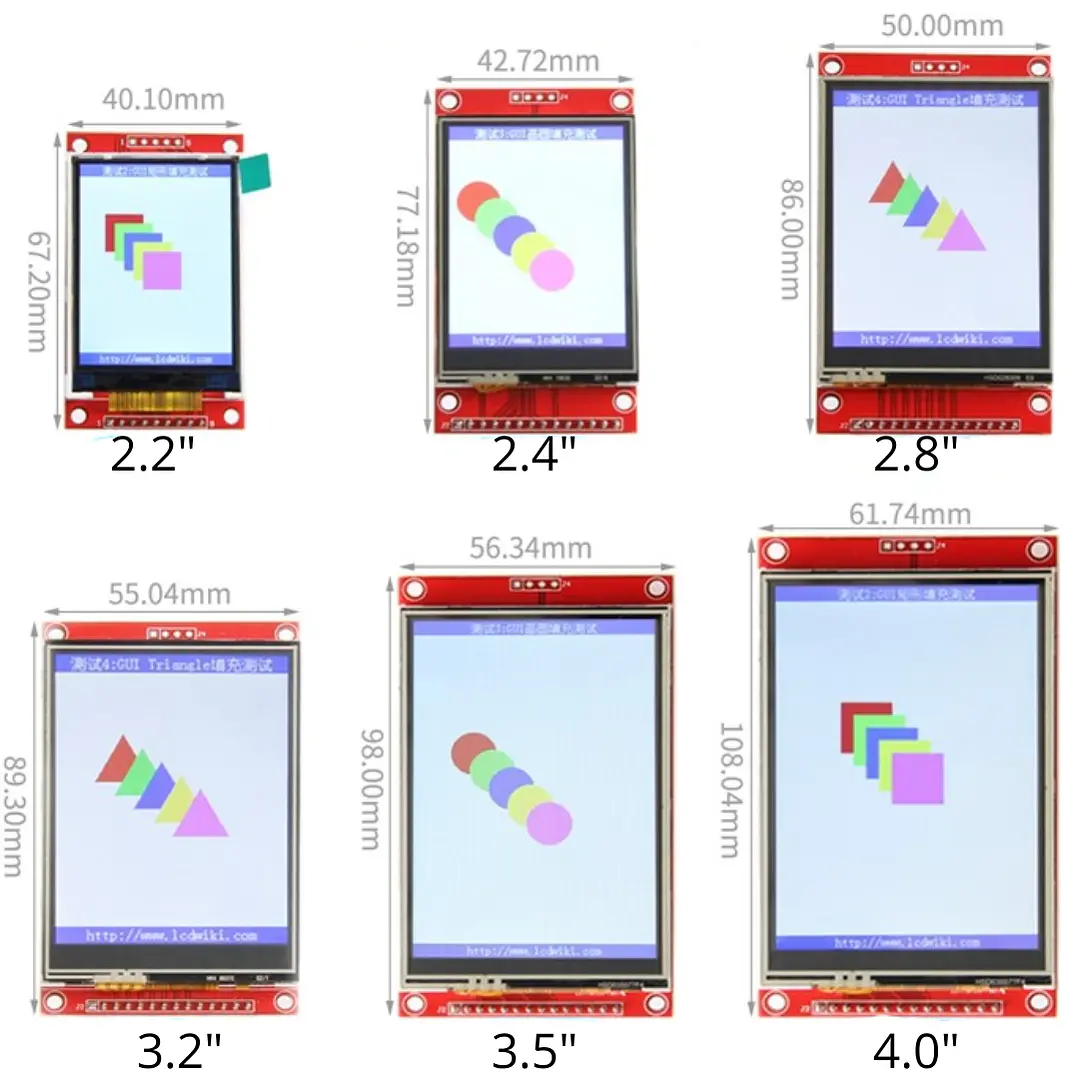

• Tamaño del módulo: 55.04 × 89.3 mm
• Voltaje de alimentación: 3.3V – 5V
• Voltaje lógico: 3.3V TTL
• Consumo: 0.72W
• Brillo: 400 cd/m²
• Peso aproximado: 52 g

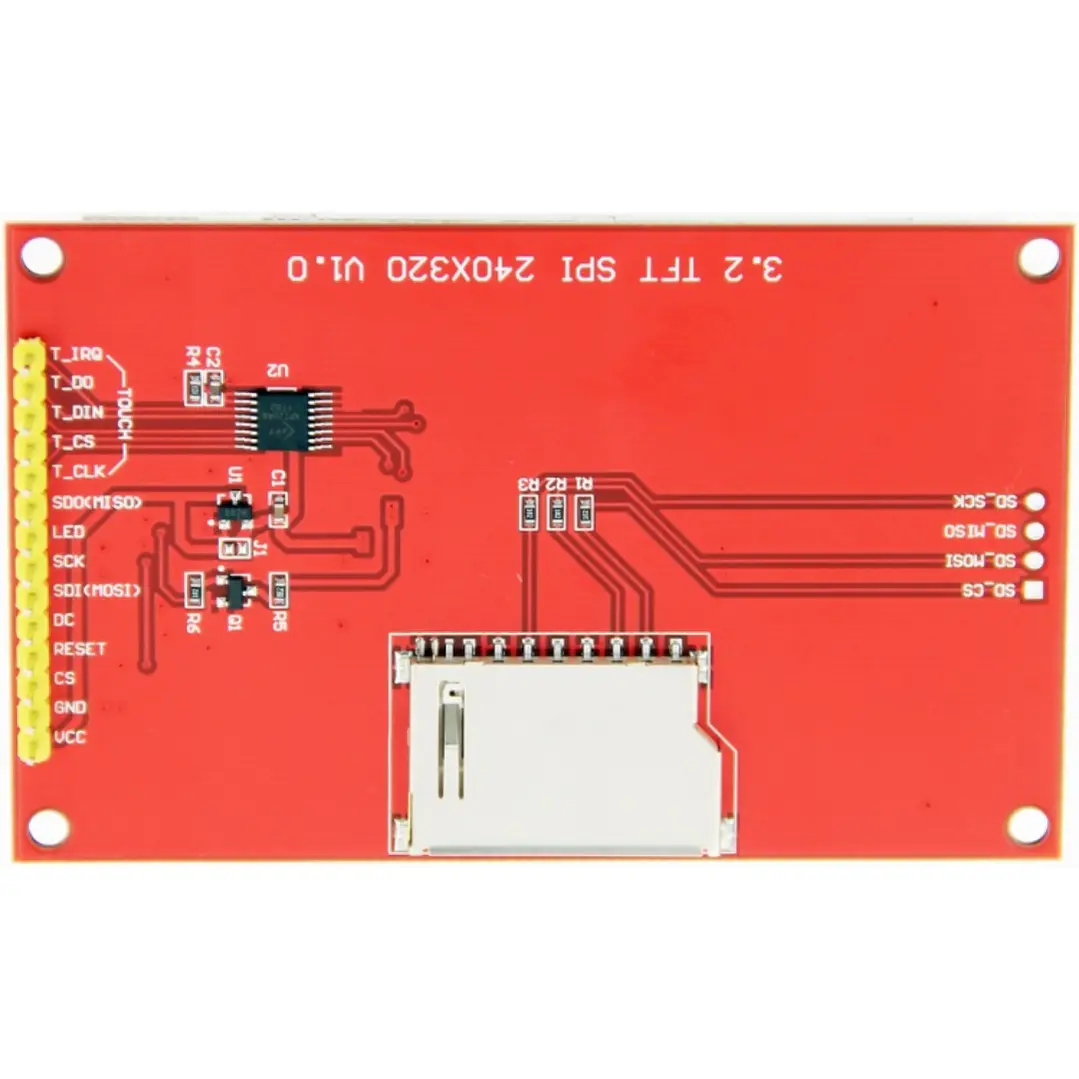

Pines del módulo

• VCC – Alimentación 3.3V / 5V
• GND – Tierra
• CS – Chip select LCD
• RESET – Reset del display
• DC / RS – Selección datos/comando
• SDI (MOSI) – Datos SPI
• SCK – Clock SPI
• LED – Control retroiluminación
• SDO (MISO) – Lectura SPI

Pines del touch

• T_CLK
• T_CS
• T_DIN
• T_DO
• T_IRQ

Contenido del paquete

• 1 × Pantalla TFT LCD 3.2" SPI ILI9341
