Osciloscopio FNIRSI DSO-TC3 3 en 1 Tester LCR Pro

Osciloscopio Digital FNIRSI DSO-TC3 3 en 1 – Versión Alta (High Version)

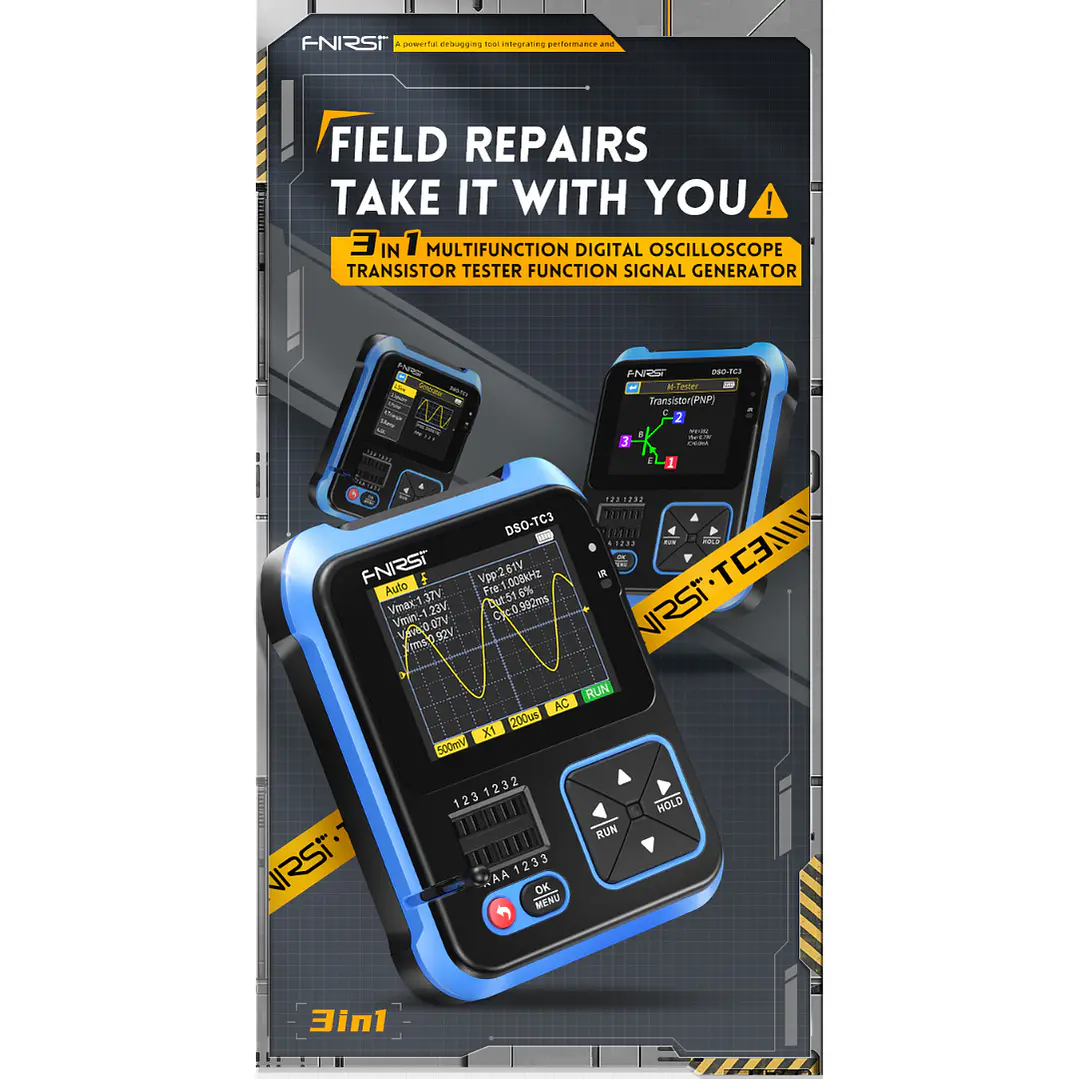

El FNIRSI DSO-TC3 es un equipo multifuncional portátil que integra osciloscopio digital, tester de transistores y medidor LCR, además de incorporar generador de señales, todo en un solo dispositivo compacto y fácil de usar.

Esta versión alta (高配) incluye accesorios adicionales profesionales como sonda 10X y adaptador, permitiendo mediciones más precisas y versátiles en aplicaciones electrónicas avanzadas.

Es la evolución del modelo DSO-TC2, con mejoras en rendimiento, estabilidad y ampliación de funciones.

Características destacadas

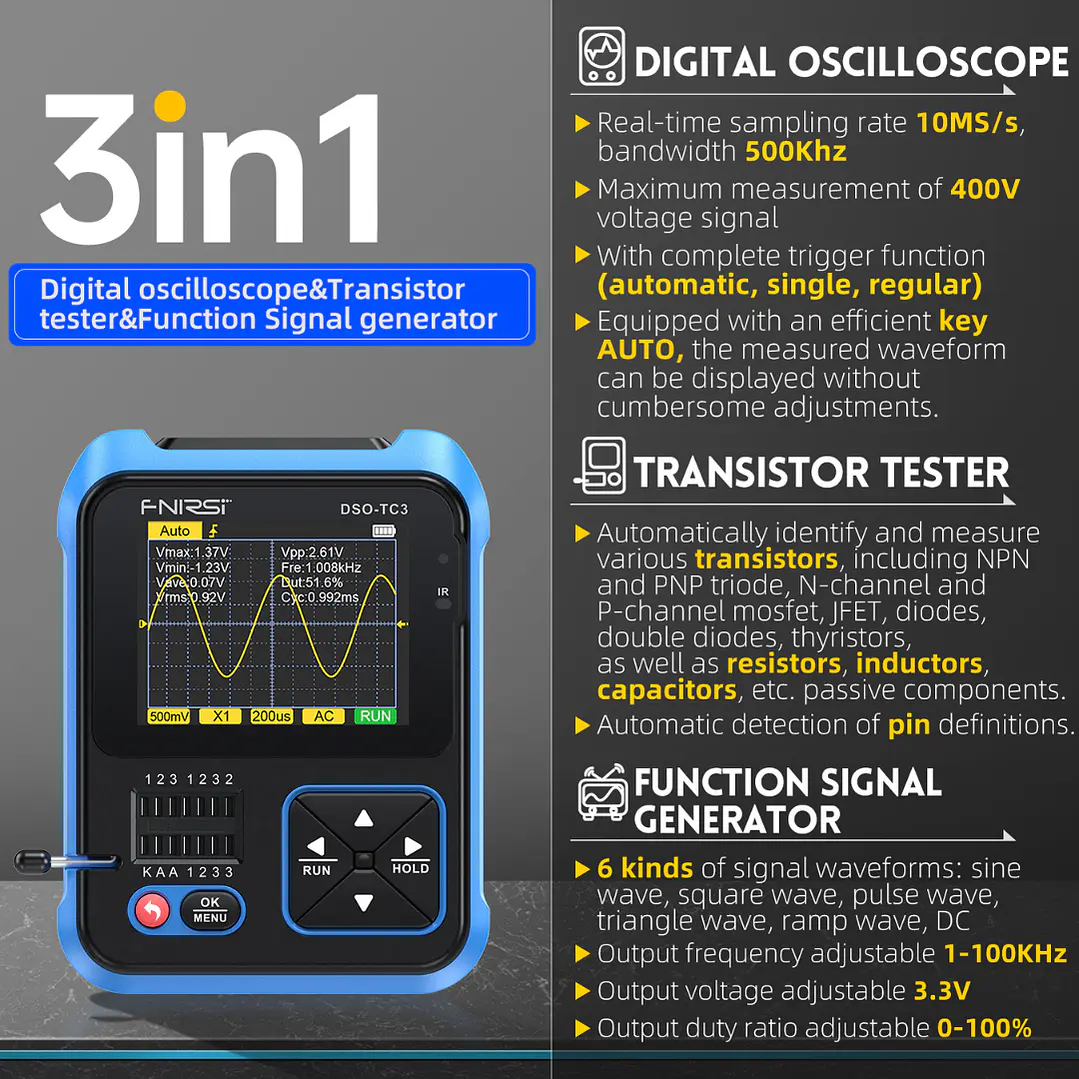

• Equipo 3 en 1: osciloscopio + tester de componentes + generador de señales
• Pantalla TFT a color de 2.4 pulgadas
• Ancho de banda del osciloscopio: hasta 500 KHz
• Frecuencia de muestreo: 10 MSa/s
• Generador de señales integrado (seno, cuadrada, triangular, pulso, rampa)
• Medición automática de componentes electrónicos
• Identificación automática de pines (pinout)
• Función HOLD y captura de forma de onda
• Batería recargable integrada de 1500 mAh
• Carga mediante USB Tipo-C
• Diseño portátil, robusto y fácil de usar

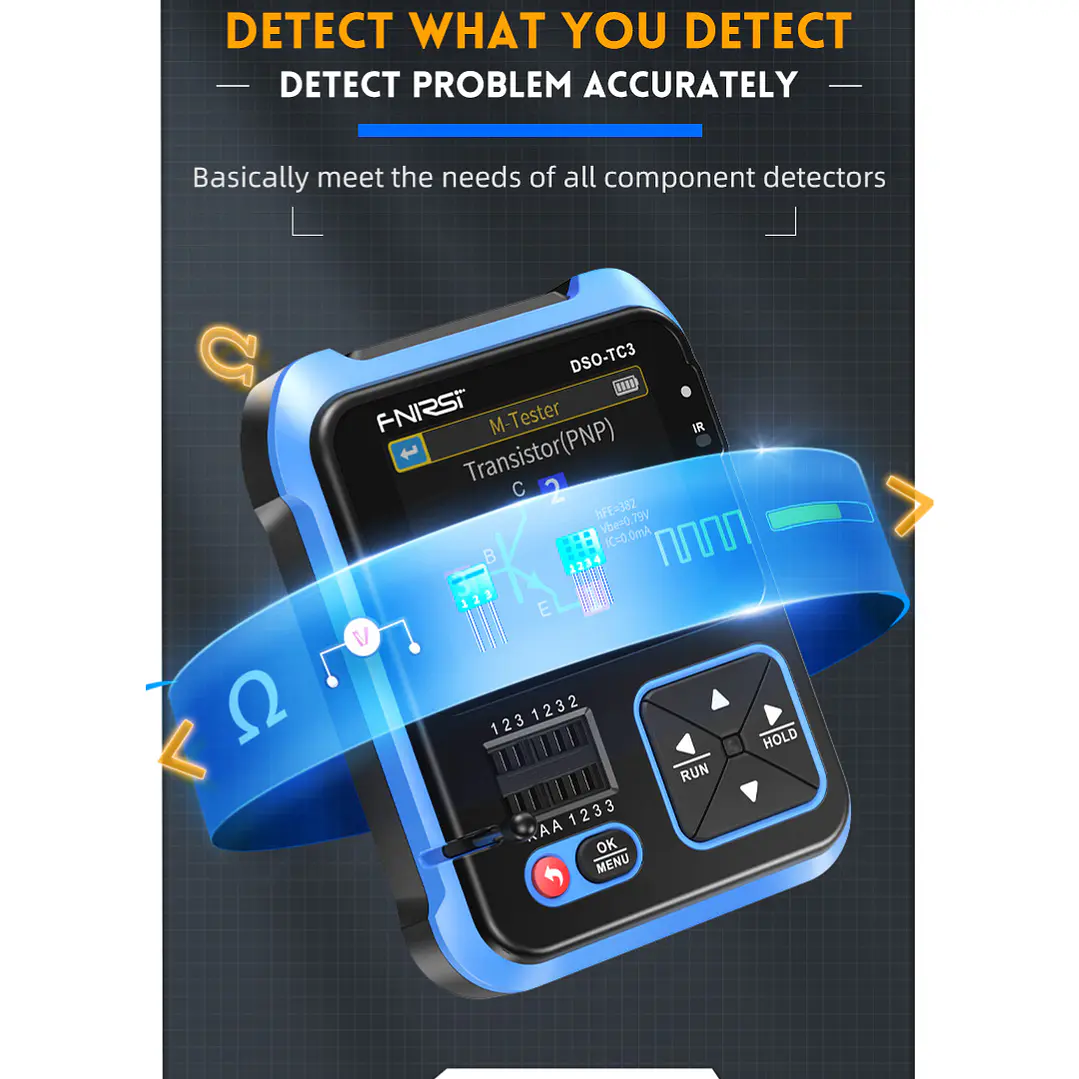

Funciones de medición

Compatible con una amplia variedad de componentes:

• Transistores NPN y PNP
• MOSFET, JFET, IGBT
• Diodos, diodos Zener, tiristores, TRIAC
• Resistencias
• Capacitores
• Inductores
• Medición de voltaje (0–40V)
• Lectura de señales PWM
• Decodificación infrarroja
• Sensores como DS18B20 y DHT11

Osciloscopio

• Ancho de banda: 500 KHz
• Sensibilidad vertical: 10 mV – 10 V
• Base de tiempo: 1 µs – 10 s
• Acoplamiento: AC / DC
• Modos de disparo: Auto / Normal / Single
• Resistencia de entrada: 1 MΩ

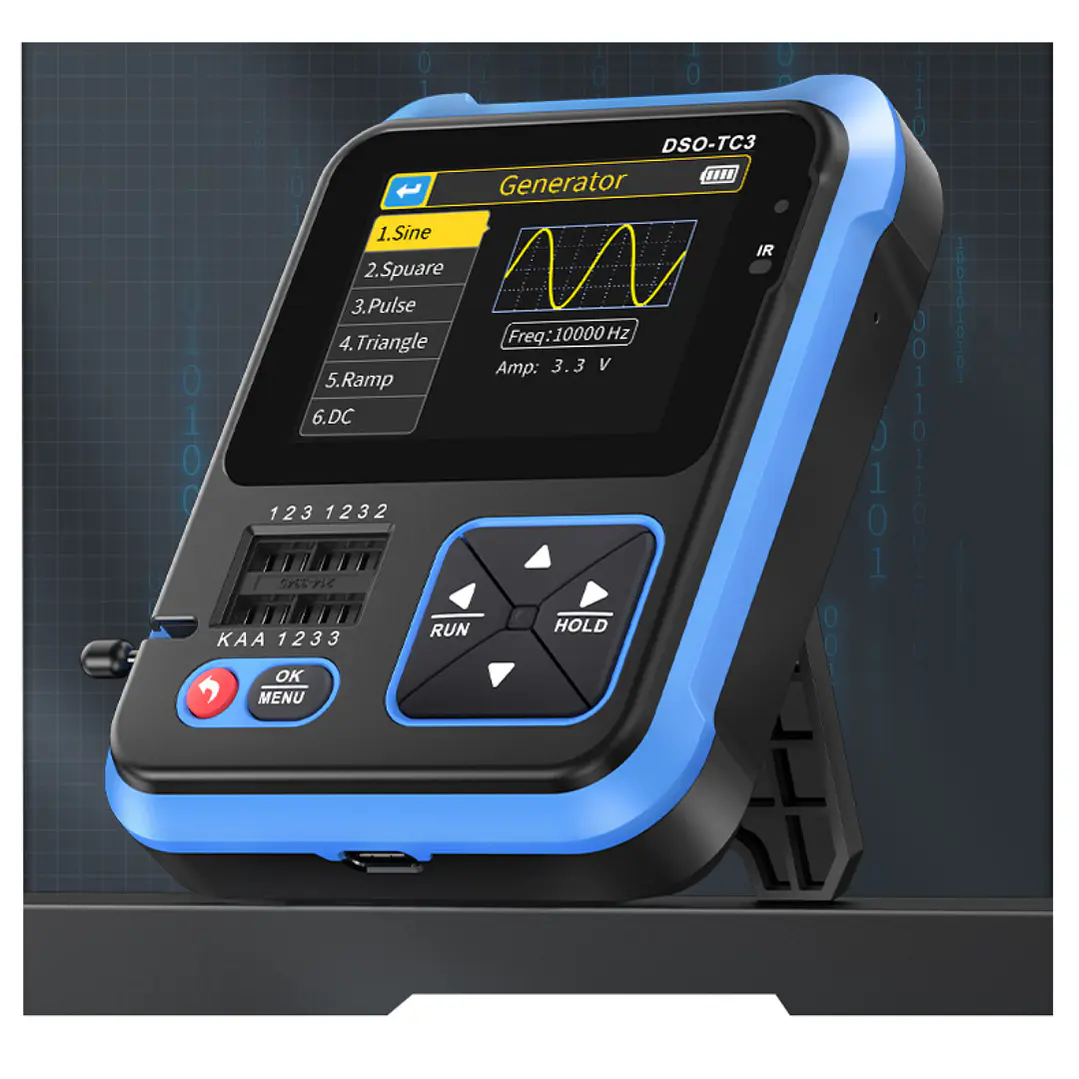

Generador de señales

• Onda senoidal: 1–10 KHz
• Onda cuadrada: 1–100 KHz
• Onda triangular: 1–10 KHz
• Pulso: 1–100 KHz
• Rampa: 1–10 KHz
• Salida DC: 0–3.3 V

Diferencias versión Alta (High Version)

Esta versión incluye:

• Sonda de osciloscopio 10X (P6100)
• Adaptador de sonda
• Mayor kit de accesorios
• Mismas funciones del equipo base (no cambia el hardware principal)

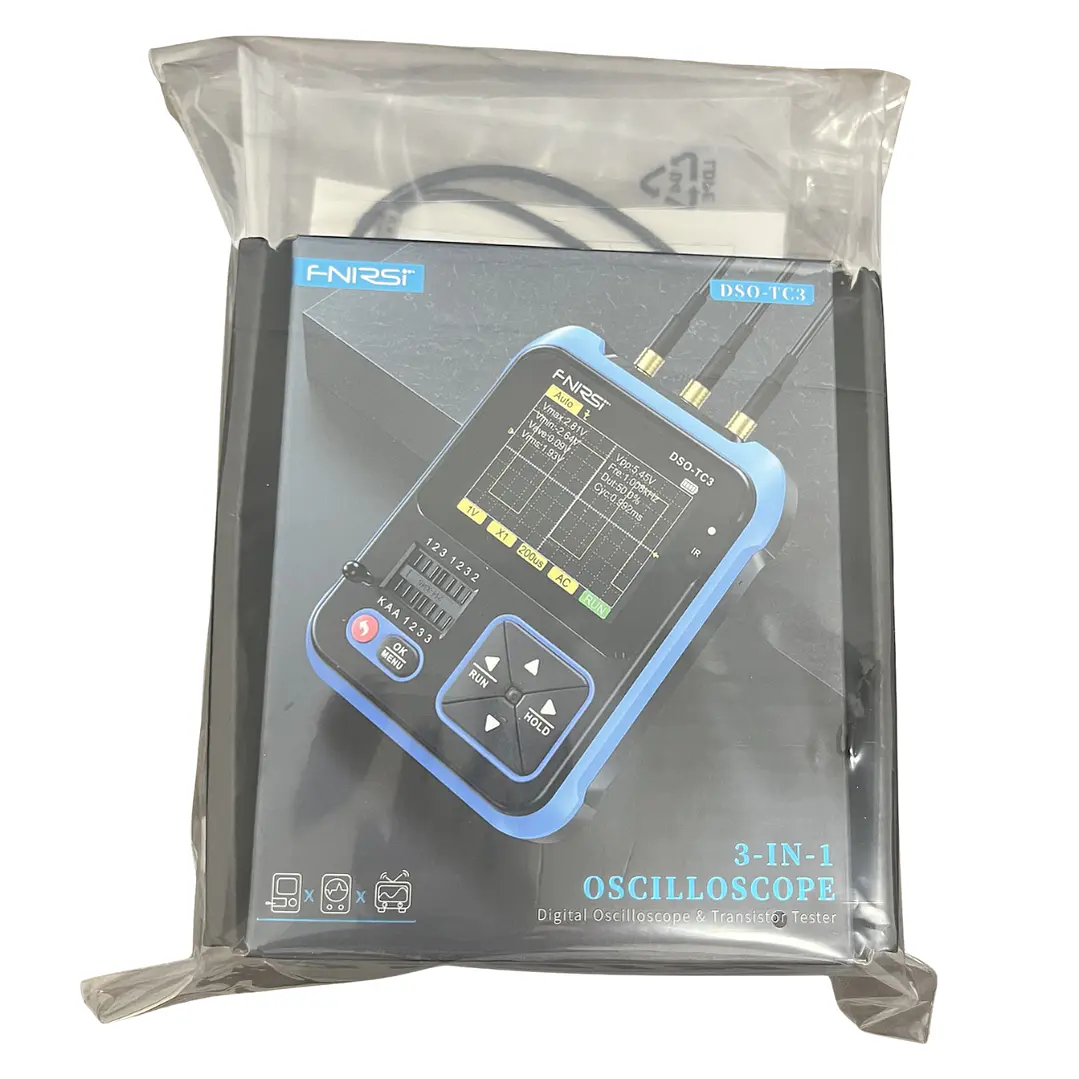

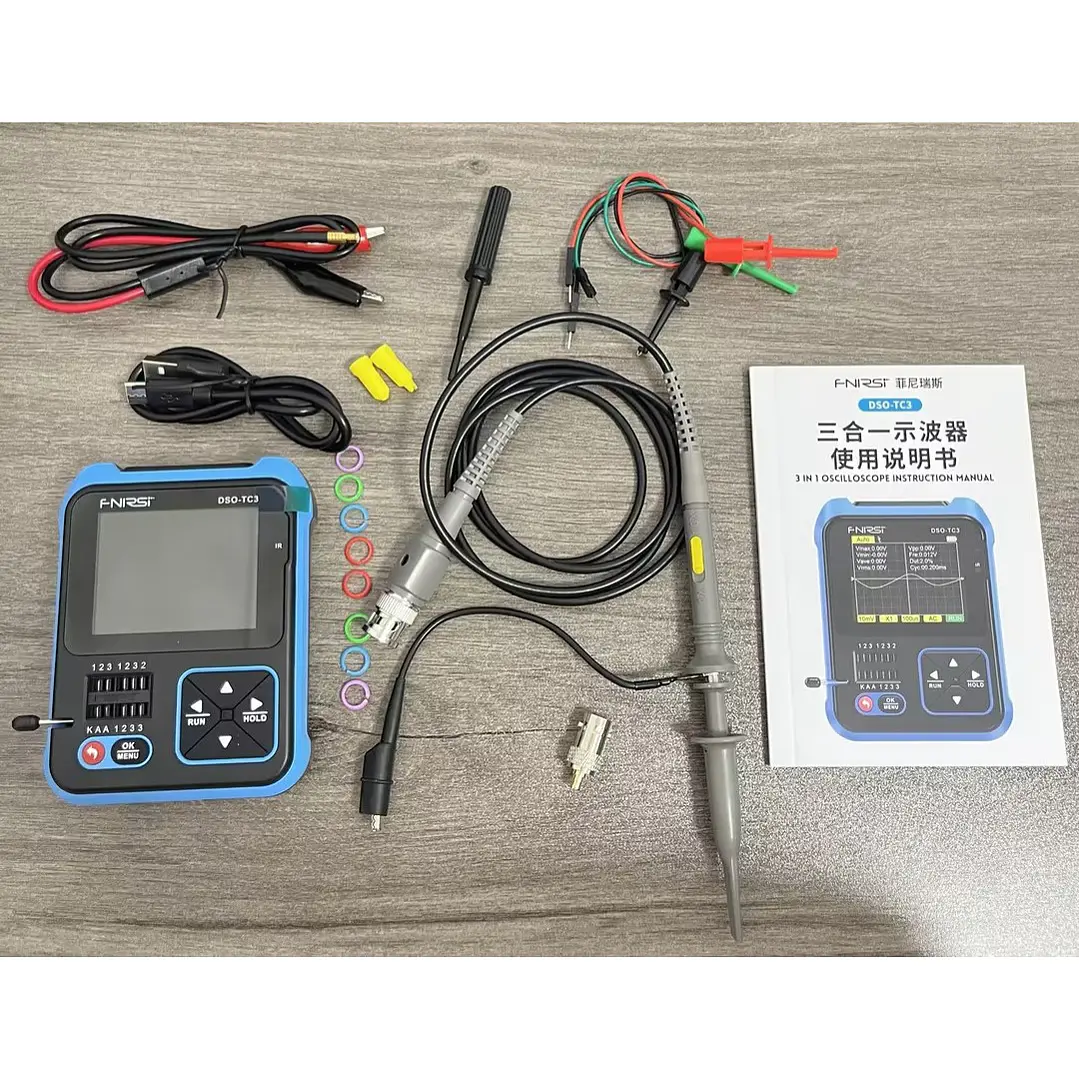

Contenido del paquete (High Version)

• 1 × DSO-TC3
• 1 × Sonda de alta tensión P6100 (10X)
• 1 × Adaptador de sonda
• 3 × Ganchos de prueba
• 1 × Sonda estándar
• 1 × Cable USB Tipo-C
• 1 × Manual
• 1 × Caja

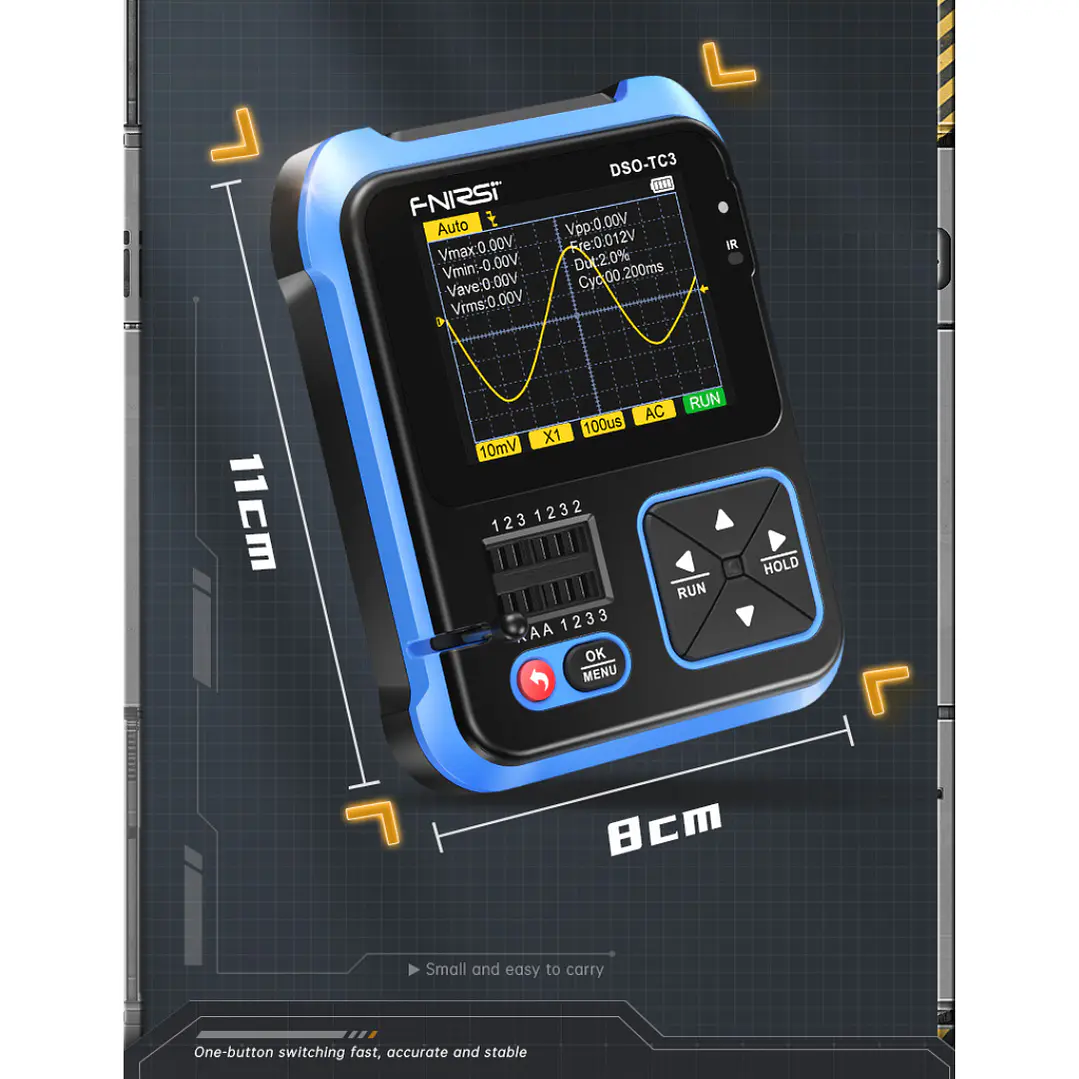

Especificaciones físicas

• Peso: 365 g
• Dimensiones: 18.2 × 12 × 7.3 cm

Aplicaciones comunes

• Diagnóstico y reparación electrónica
• Laboratorios educativos
• Desarrollo con Arduino, ESP32 y microcontroladores
• Pruebas de señales y circuitos
• Identificación de componentes electrónicos
• Mantenimiento técnico
