Módulo Reductor de Voltaje XL4015 DC-DC Ajustable Pantalla
Compartir este producto
Descripción

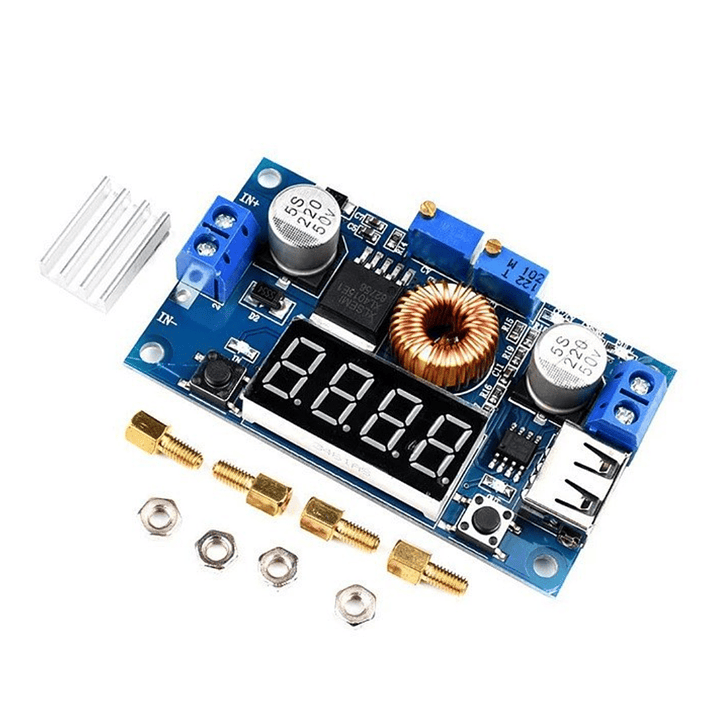

Módulo Reductor XL4015 CV/CC 5A 75W con Display de Voltaje, Corriente, Potencia y USB
El módulo reductor XL4015 DC-DC CV/CC es una fuente step-down ajustable de alta eficiencia que permite controlar tanto el voltaje de salida como la corriente máxima, incorporando además una pantalla digital para visualizar voltaje, corriente y potencia en tiempo real.
Es una opción muy completa para proyectos de electrónica, carga de baterías, alimentación de equipos, control de LED de potencia y aplicaciones donde se requiera una fuente DC regulable con limitación de corriente.
A diferencia de los módulos reductores convencionales, este modelo trabaja en modos CV (voltaje constante) y CC (corriente constante), permitiendo establecer un límite de corriente para proteger la carga y mejorar el control de la alimentación.
Características principales
- Convertidor DC-DC reductor tipo Buck
- Basado en controlador XL4015
- Regulación de voltaje CV – Constant Voltage
- Regulación de corriente CC – Constant Current
- Pantalla digital integrada
-
Visualización de:
- Voltaje
- Corriente
- Potencia
- Ajuste independiente de voltaje y corriente mediante potenciómetros
- Indicadores LED de estado CV/CC
- Indicadores de carga y batería cargada
- Salida USB integrada
- Protección mediante limitación de corriente
- Protección frente a cortocircuito
- Protección por sobretemperatura
- Alta eficiencia de conversión
- Disipador de calor incorporado
- Ideal para montaje en proyectos electrónicos y fuentes regulables
Especificaciones técnicas
| Característica | Especificación |
|---|---|
| Tipo | Convertidor DC-DC Step Down / Buck |
| Controlador | XL4015 |
| Voltaje de entrada | 5 a 36 V DC |
| Voltaje de salida | 1.25 a 32 V DC ajustable |
| Corriente de salida | Ajustable, hasta 5 A |
| Corriente recomendada | Hasta aproximadamente 4 A en uso continuo |
| Potencia máxima | 75 W |
| Potencia recomendada | Hasta aproximadamente 50 W |
| Eficiencia máxima | Hasta 96 % |
| Frecuencia de trabajo | 180 kHz |
| Regulación de voltaje | Sí, CV |
| Regulación de corriente | Sí, CC |
| Pantalla | LED digital |
| Medición de voltaje | Sí |
| Medición de corriente | Sí |
| Medición de potencia | Sí |
| Salida USB | Sí |
| Protección contra cortocircuito | Sí |
| Protección térmica | Sí |
| Protección por polaridad inversa | No |
| Temperatura de trabajo | -40 °C a +85 °C |
| Dimensiones | 68.2 × 38.8 × 15 mm |
| Peso aproximado | 35 g |
| Montaje | 4 orificios para tornillos de 3 mm |
Modos de funcionamiento
1. Fuente reductora DC-DC regulable
Puede utilizarse como una fuente step-down convencional para reducir un voltaje DC a otro inferior.
Por ejemplo:
- 24 V → 12 V
- 12 V → 5 V
- 9 V → 3.3 V
Además del voltaje, es posible establecer una corriente máxima de salida, permitiendo proteger la carga frente a consumos excesivos.
2. Fuente CV/CC con limitación de corriente
Los dos potenciómetros permiten configurar:
CV: voltaje máximo de salida.
CC: corriente máxima permitida.
Esto resulta especialmente útil cuando una carga necesita trabajar a una tensión determinada, pero no debe superar cierto consumo.
Por ejemplo, puede configurarse una salida de:
5 V / máximo 2 A
El módulo mantendrá aproximadamente 5 V mientras la carga se encuentre dentro del límite establecido. Si la corriente alcanza el valor configurado, el circuito entra en modo de corriente constante.
3. Cargador de baterías
Gracias al control combinado de voltaje y corriente, puede utilizarse como módulo de carga CC/CV para determinadas baterías y bancos de baterías, siempre configurando correctamente los parámetros correspondientes.
Permite definir:
- Voltaje final de carga
- Corriente máxima de carga
- Indicador de proceso de carga
- Indicador de carga completa
Durante el proceso, el módulo puede comenzar trabajando en corriente constante y posteriormente pasar a voltaje constante conforme la batería se aproxima a su tensión final.
4. Driver para LED de potencia
También puede utilizarse como controlador de corriente constante para LED de potencia.
El ajuste CC permite establecer la corriente de trabajo requerida por el LED, mientras que el ajuste CV permite limitar el voltaje máximo disponible.
Esto resulta útil para:
- LED de alta potencia
- Módulos LED
- Sistemas de iluminación DIY
- Proyectos de iluminación electrónica
Pantalla digital integrada
Una de las principales ventajas de este módulo XL4015 es su instrumento digital incorporado.
Permite visualizar directamente:
Voltaje de salida
Corriente de salida
Potencia
Esto facilita mucho el ajuste y monitoreo del circuito sin necesidad de mantener conectado permanentemente un multímetro externo.
La pantalla puede cambiar entre los diferentes parámetros mediante los botones integrados.
Indicadores de funcionamiento
El módulo incorpora indicadores LED que facilitan la identificación del estado de trabajo.
Puede indicar:
- Funcionamiento en modo de voltaje constante
- Funcionamiento en modo de corriente constante
- Estado de carga
- Carga completada
- Presencia de tensión de entrada
- Presencia de tensión de salida
Salida USB
Incluye un puerto USB que permite conectar directamente dispositivos o cargas compatibles.
Importante: el puerto USB entrega el mismo voltaje configurado en la salida principal del módulo.
No es una salida fija de 5 V.
Por ejemplo, si la salida del módulo está configurada en 8 V, el puerto USB también puede entregar aproximadamente 8 V.
Antes de conectar teléfonos, placas, accesorios USB u otros dispositivos de 5 V, se debe verificar que la salida esté correctamente ajustada a 5 V.
Ajuste básico
Para utilizarlo como fuente regulable:
- Conectar una fuente DC adecuada a la entrada.
- Ajustar el potenciómetro de voltaje hasta obtener la tensión deseada.
- Configurar el límite de corriente según los requerimientos de la carga.
- Verificar los valores en la pantalla.
- Conectar la carga.
El módulo es únicamente reductor, por lo que el voltaje de entrada debe ser superior al voltaje de salida deseado.
Aplicaciones
Ideal para:
- Fuentes de laboratorio DIY
- Proyectos con Arduino
- Proyectos con ESP32
- Electrónica de potencia
- Alimentación de módulos electrónicos
- Carga controlada de baterías
- Bancos de baterías
- Sistemas solares
- LED de alta potencia
- Regulación de motores DC
- Fuentes ajustables
- Prototipado electrónico
- Reparación y pruebas electrónicas
- Sistemas de alimentación personalizados
Recomendaciones de uso
Para trabajar con corrientes elevadas durante periodos prolongados se recomienda garantizar una adecuada ventilación.
Aunque el módulo puede alcanzar hasta 5 A y 75 W en condiciones adecuadas, para funcionamiento continuo se recomienda mantenerse aproximadamente dentro de 4 A y 50 W, especialmente cuando existe una diferencia considerable entre el voltaje de entrada y el voltaje de salida.
Este módulo no dispone de protección contra inversión de polaridad en la entrada, por lo que se debe verificar correctamente la conexión positiva y negativa antes de energizarlo.
Contenido
- 1 × Módulo reductor XL4015 CV/CC
- Display digital integrado
- Puerto USB
- Disipador de calor
- Separadores/tornillería según presentación
Nota: la corriente y potencia máximas dependen del voltaje de entrada, voltaje de salida, refrigeración, temperatura ambiente y condiciones de instalación.
