Módulo Driver Motor L298N Doble Puente H 5V–35V

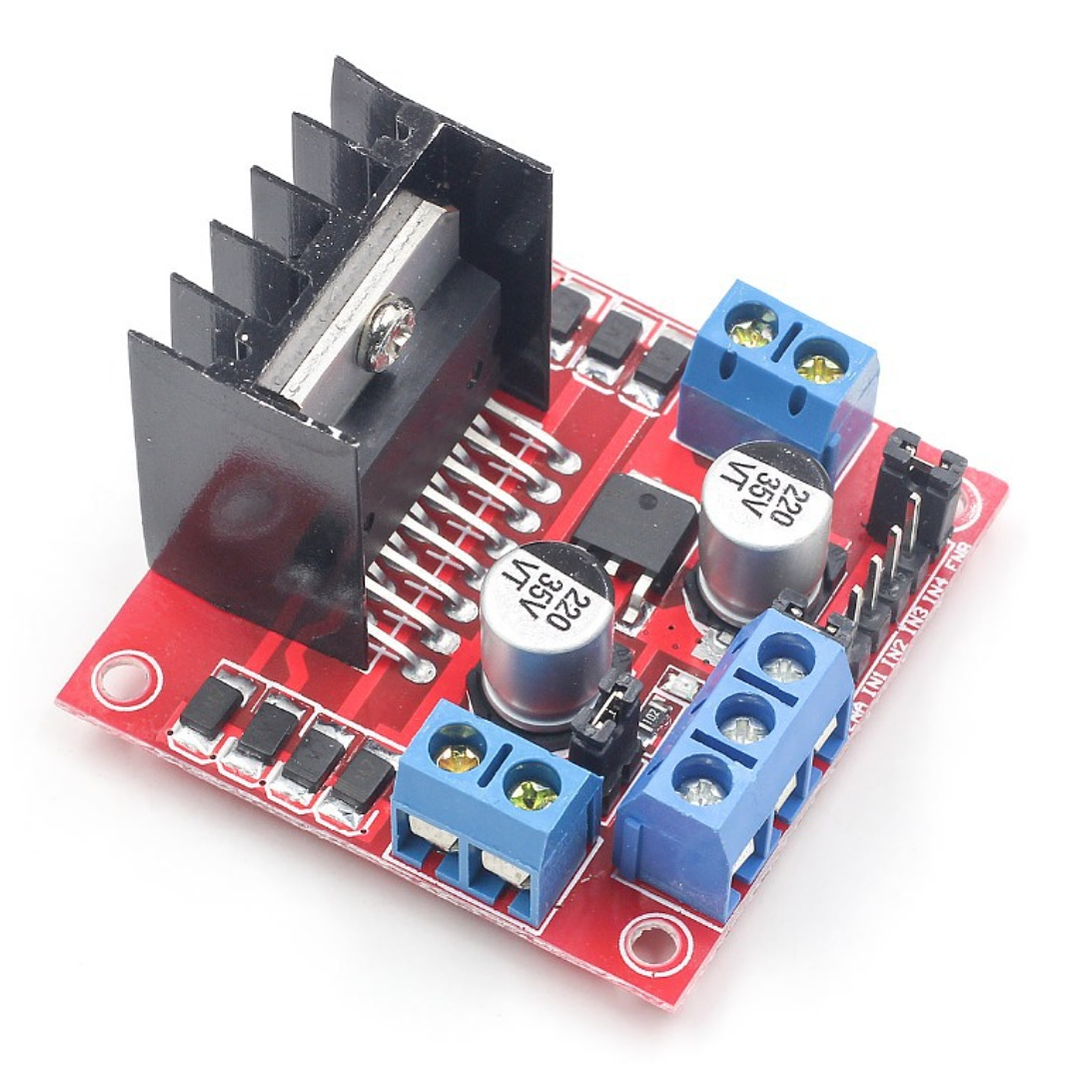

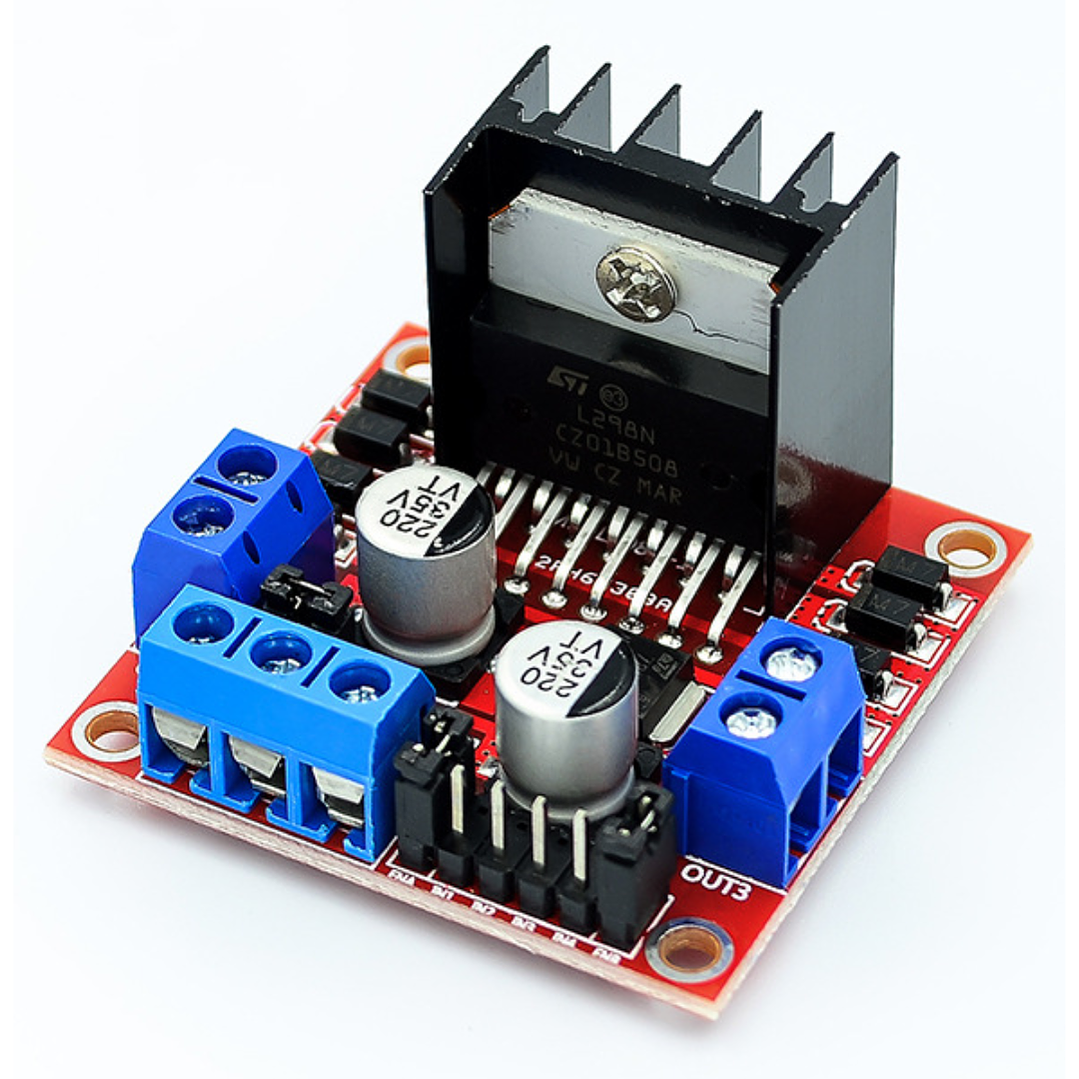

Módulo Driver de Motor L298N Doble Puente H 5V–35V para DC y Stepper

El módulo L298N es un controlador de motores de alto rendimiento diseñado para manejar motores DC y motores paso a paso mediante un sistema de doble puente H. Es ampliamente utilizado en proyectos de robótica, carros inteligentes, automatización, Arduino, ESP32, Raspberry Pi y sistemas de control electrónico.

Permite controlar la velocidad y el sentido de giro de hasta dos motores DC de forma independiente, o un motor paso a paso bipolar, ofreciendo una solución robusta y confiable para aplicaciones educativas y profesionales.

CARACTERÍSTICAS PRINCIPALES

Controlador de motores con doble puente H
Chip principal L298N de alta potencia
Soporta dos motores DC o un motor paso a paso
Corriente máxima de salida de hasta 2A por canal
Voltaje de motor desde 5V hasta 35V
Voltaje lógico de control 5V
Compatible con señales PWM para control de velocidad
Incluye regulador interno 78M05 (5V)
Indicadores LED de alimentación y estado
Bornes de tornillo para conexión segura
Orificios para montaje en chasis o prototipos

ESPECIFICACIONES TÉCNICAS

Chip controlador: L298N
Tipo de control: Doble puente H
Voltaje de operación del motor: 5V a 35V DC
Voltaje lógico: 5V
Corriente máxima por canal: 2A
Potencia máxima: 20 a 25W
Consumo lógico: 0 a 36 mA
Temperatura de almacenamiento: -20 °C a +135 °C

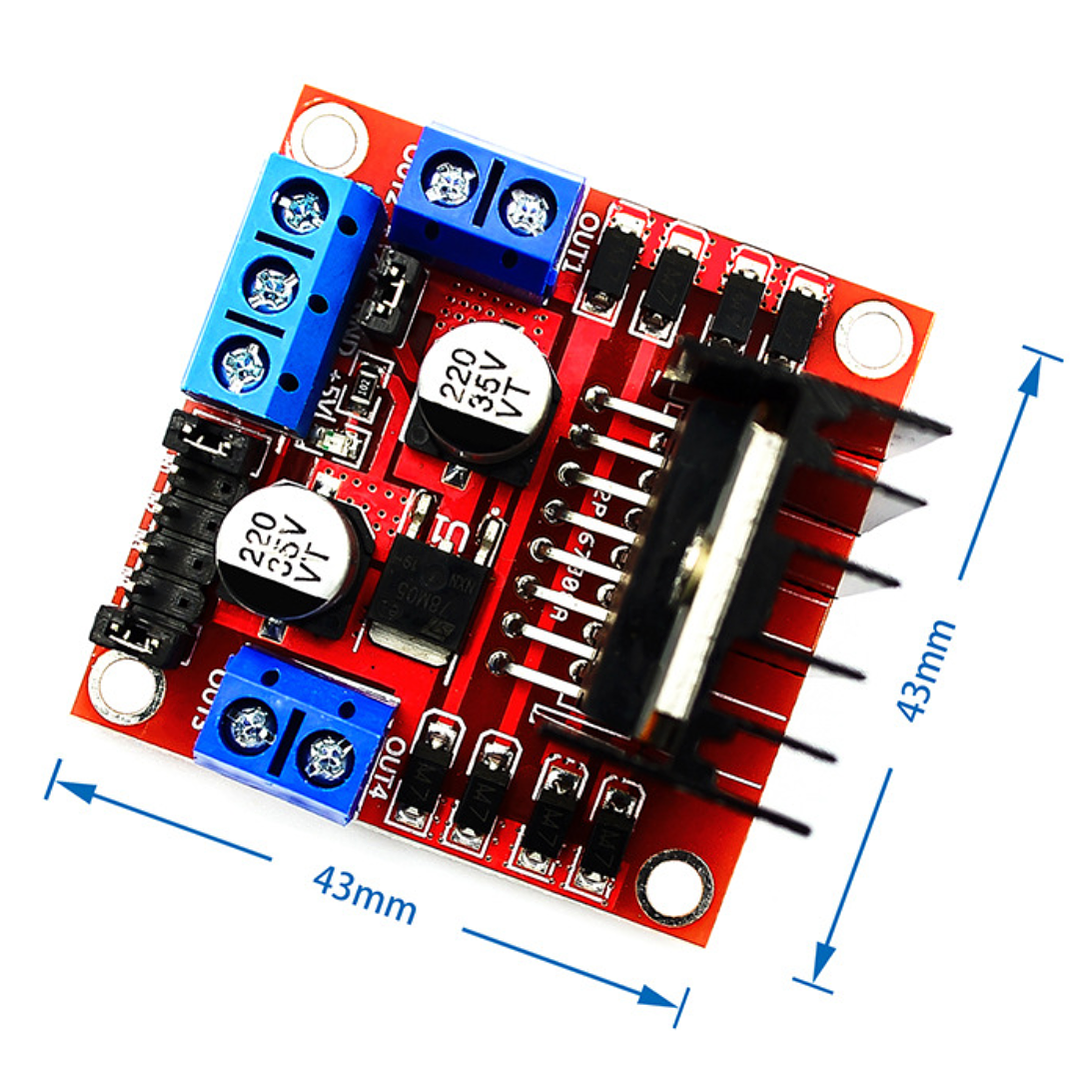

Dimensiones aproximadas: 43 x 43 x 27 mm
Peso aproximado: 30 g

FUNCIONAMIENTO GENERAL

El módulo permite controlar el sentido de giro del motor mediante las entradas IN1, IN2, IN3 e IN4.
Los pines ENA y ENB permiten habilitar cada canal y pueden usarse con PWM para regular la velocidad.
Cuando se utiliza una fuente mayor a 12V para el motor, se recomienda desactivar el regulador interno de 5V y usar una fuente externa de 5V para la lógica.

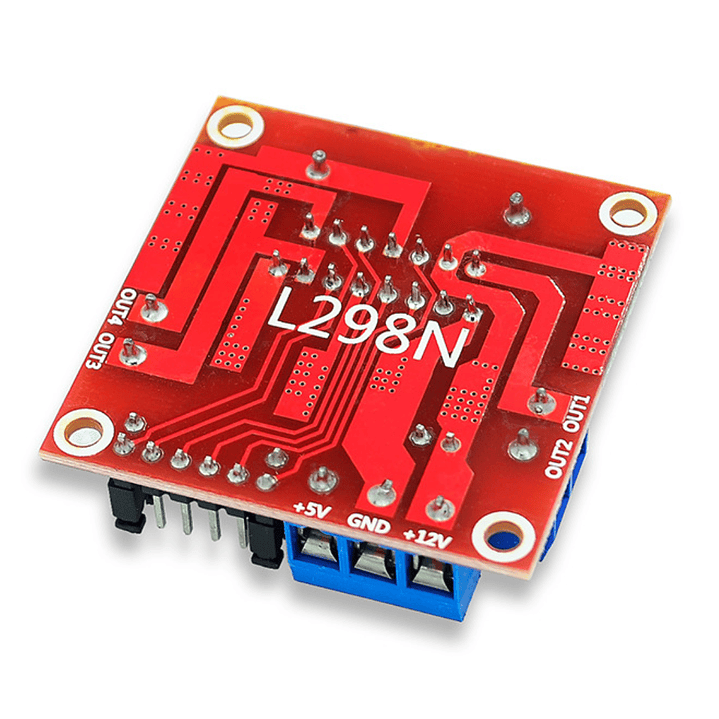

CONEXIONES PRINCIPALES

VCC o +12V: Alimentación del motor
GND: Tierra común
+5V: Alimentación lógica
ENA / ENB: Habilitación y control PWM
IN1, IN2, IN3, IN4: Control de dirección
OUT1, OUT2, OUT3, OUT4: Salida hacia motores

IMPORTANTE

Si se usa una fuente externa separada para el motor y el microcontrolador, es obligatorio conectar el GND del módulo con el GND del microcontrolador para un funcionamiento correcto.

CONTENIDO DEL PAQUETE

1 módulo driver de motor L298N

APLICACIONES

Carros y robots inteligentes
Proyectos Arduino y ESP32
Control de motores DC
Control de motores paso a paso
Automatización y educación
Proyectos de robótica y mecatrónica
