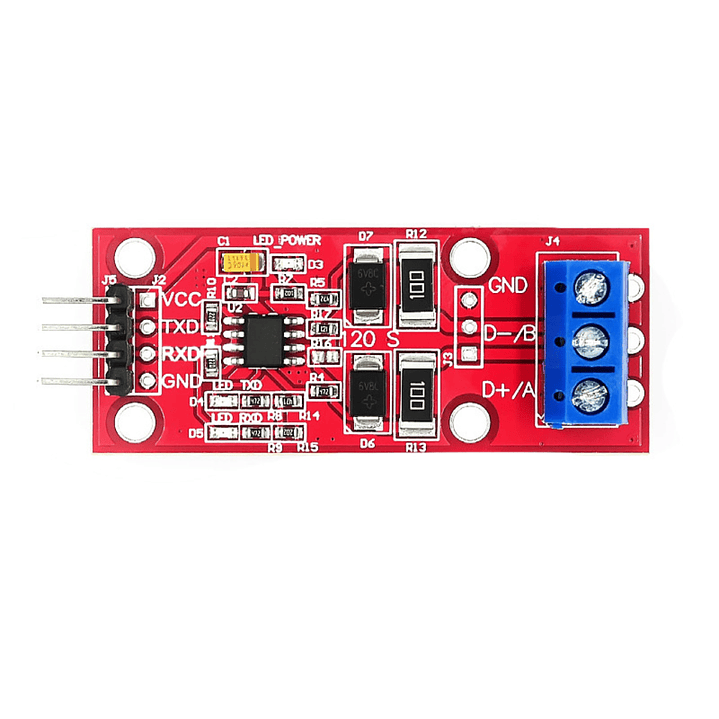

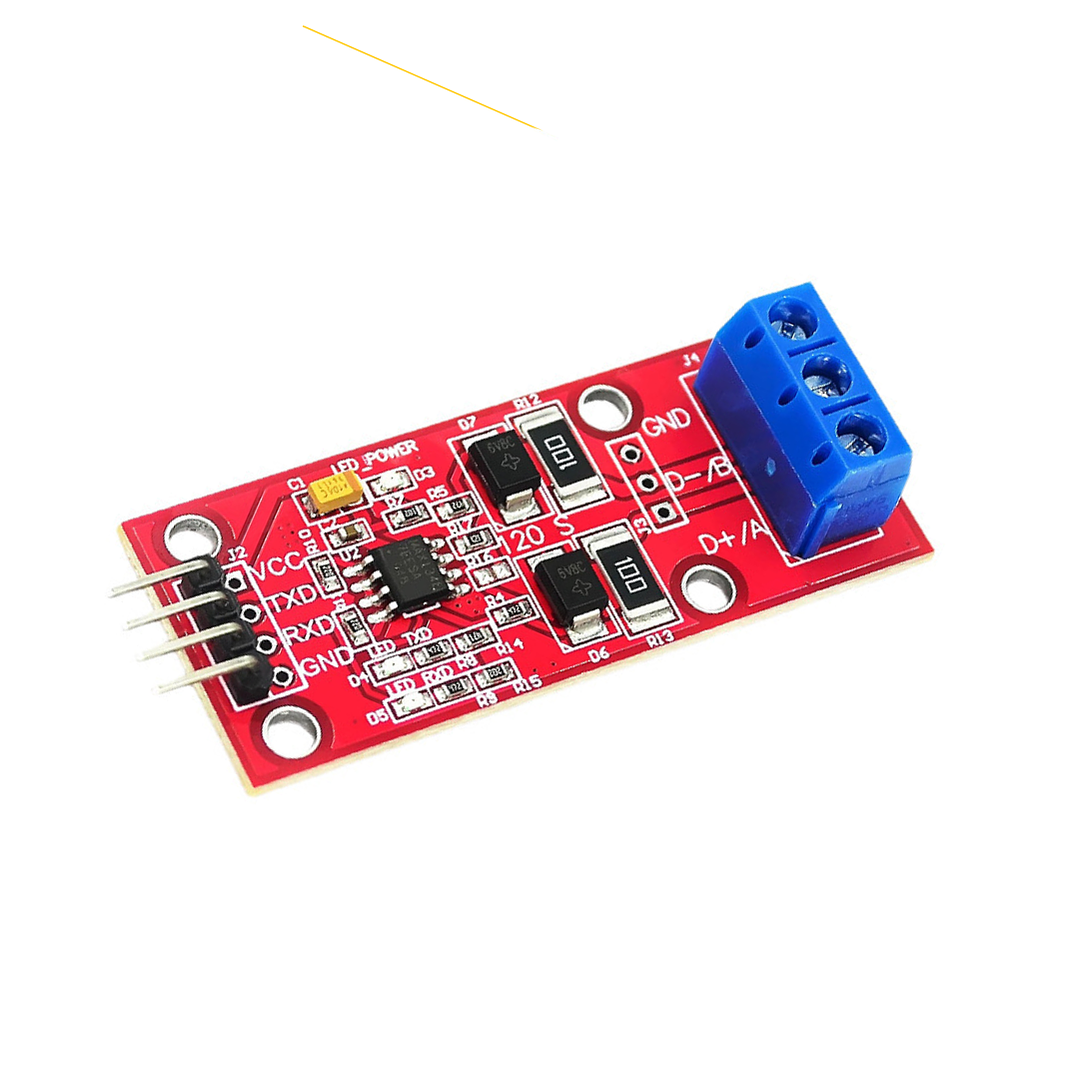

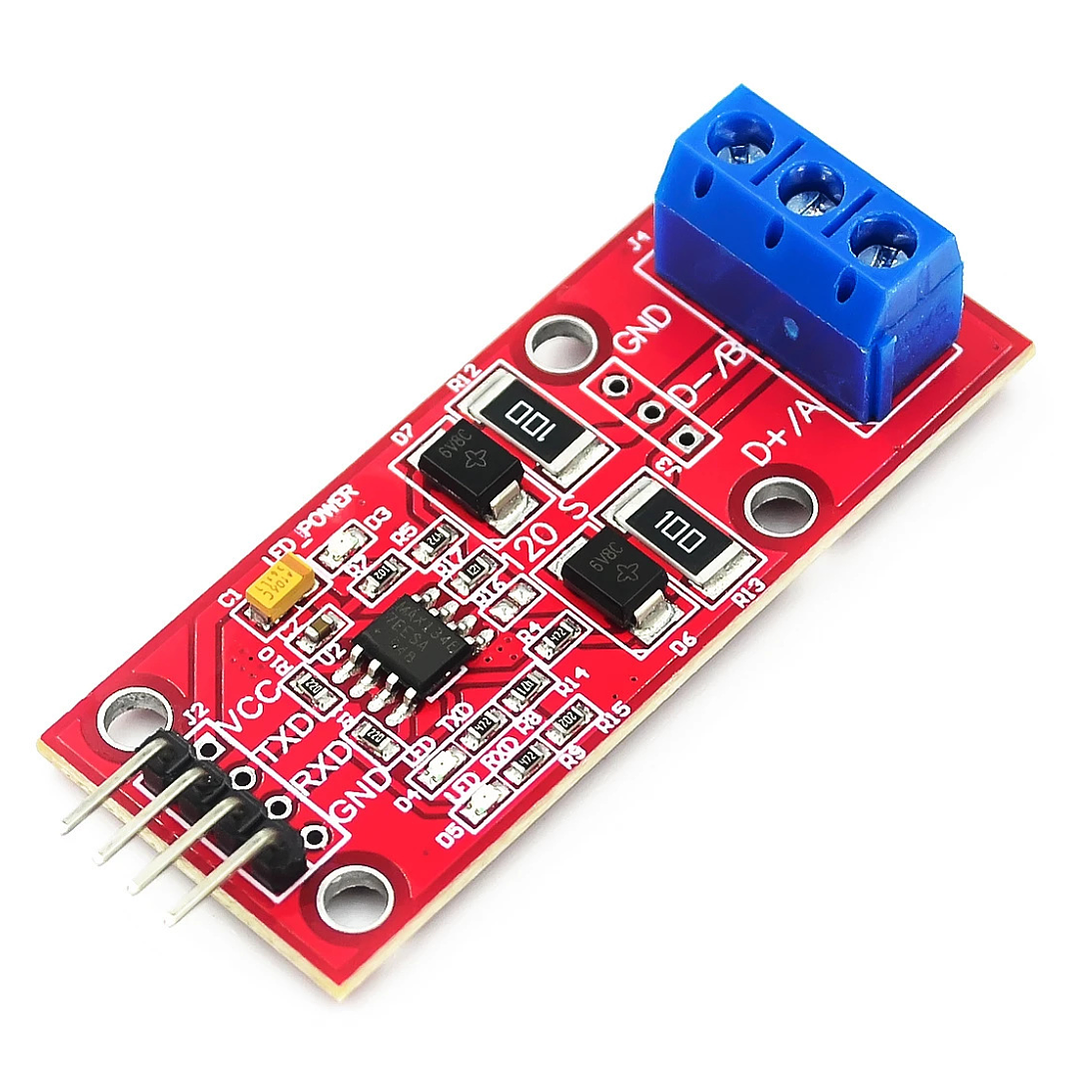

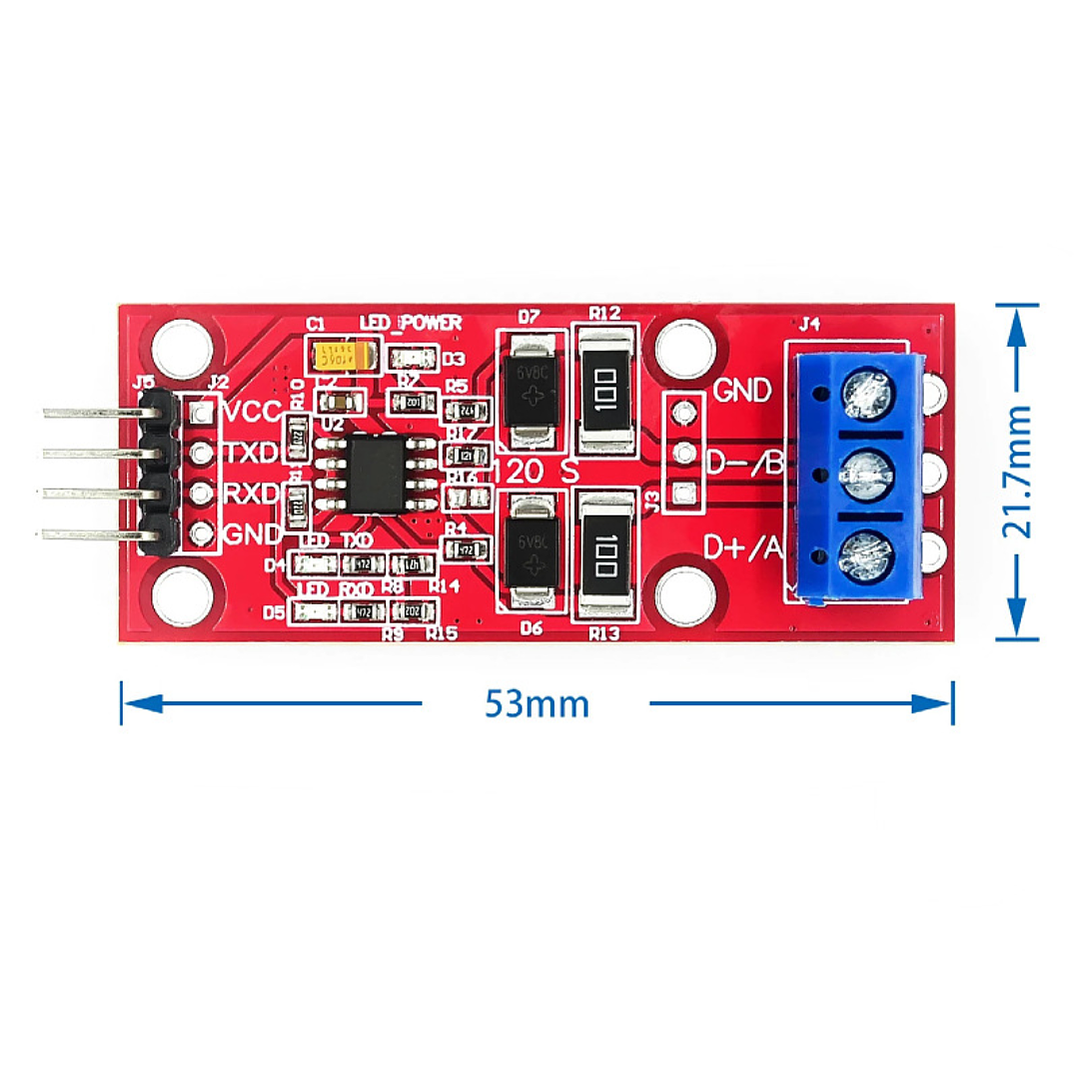

Modulo Convertidor TTL a RS485 UART con Control Automatico de Flujo 3.3V 5V

Módulo convertidor bidireccional de comunicación serial TTL/UART a RS485, ideal para conectar microcontroladores, placas de desarrollo y sistemas embebidos con equipos que utilicen el estándar industrial RS485.

El integrado del módulo se encuentra marcado físicamente como MAX13487. Este chip incorpora control automático del sentido de transmisión y recepción, por lo que no es necesario utilizar un pin adicional del microcontrolador para controlar manualmente las señales DE y RE.

El módulo cuenta con protección ESD, protección contra transitorios, filtrado de alimentación, indicadores LED y resistencia de terminación seleccionable. Puede utilizarse en automatización industrial, redes Modbus RTU, sistemas de adquisición de datos, sensores y proyectos de comunicación a larga distancia.

Características principales

• Conversión bidireccional de TTL/UART a RS485.
• Chip identificado físicamente: MAX13487.
• Comunicación RS485 half-duplex.
• Control automático del sentido de transmisión y recepción.
• No requiere controlar manualmente los pines DE y RE.
• Velocidad de transmisión de hasta 500 kbps.
• Protección ESD de hasta ±15 kV.
• Driver con velocidad de transición limitada para reducir interferencias EMI.
• Ayuda a disminuir las reflexiones ocasionadas por una terminación inadecuada del cable.
• Receptor con impedancia equivalente a 1/4 de carga unitaria.
• Permite conectar hasta 128 dispositivos en el mismo bus, según las condiciones de instalación.
• Rango industrial de operación del chip: −40 °C a +85 °C.
• Función hot-swap para reducir estados incorrectos al conectar o desconectar el módulo.
• Indicadores LED de alimentación, transmisión TXD y recepción RXD.
• Bornera de tornillo para las conexiones RS485.
• Orificios adicionales para soldar directamente los cables.
• Pines acodados con separación estándar de 2.54 mm.
• Orificios de montaje para tornillos M3.
• Amplias áreas de cobre en la PCB para reducir interferencias.
• Diseño de pistas optimizado para mantener la integridad de las señales TTL y RS485.

Protección y filtrado

• Condensador de tantalio SMD en la etapa de alimentación.
• Doble filtrado mediante condensadores para altas y bajas frecuencias.
• Dos diodos supresores de transitorios para protección contra sobretensiones.
• Resistencia de protección de corriente de 10 Ω.
• Resistencia de terminación de 120 Ω incorporada.

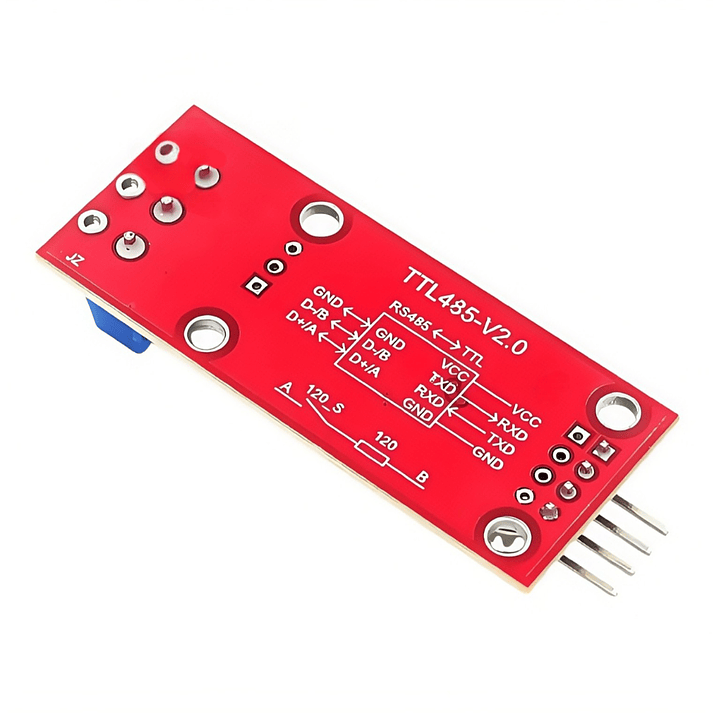

Resistencia de terminación de 120 Ω

El módulo incluye una resistencia de terminación de 120 Ω.

Para habilitarla, se deben puentear los puntos correspondientes a R16. Esta resistencia normalmente se utiliza únicamente en los extremos físicos de una red RS485, no en todos los dispositivos conectados al bus.

Alimentación y compatibilidad con 3.3 V

• Alimentación recomendada del módulo: 5 V DC.
• Señales de control: admite señales TTL de 3.3 V y 5 V, según la información del fabricante.

La compatibilidad con señales de 3.3 V no significa necesariamente que el módulo deba alimentarse con 3.3 V. La indicación del fabricante se refiere a las señales de control TTL.

Para placas como ESP32, ESP8266, Raspberry Pi Pico, STM32 u otros dispositivos cuyas entradas no toleran 5 V, se recomienda comprobar el voltaje de salida del pin RXD antes de conectarlo directamente. Cuando sea necesario, deberá utilizarse un conversor de nivel lógico o un divisor de voltaje.

Pines TTL/UART

• VCC: alimentación de 5 V.
• GND: tierra o negativo.
• TXD: entrada de datos desde el transmisor UART del microcontrolador.
• RXD: salida de datos hacia el receptor UART del microcontrolador.

La conexión normalmente se realiza de forma cruzada:

• TX del microcontrolador → TXD o entrada de transmisión indicada en el módulo.
• RX del microcontrolador ← RXD o salida de recepción del módulo.
• GND del microcontrolador → GND del módulo.

Se recomienda verificar la serigrafía del módulo antes de realizar la conexión.

Conexiones RS485

• A / D+: línea positiva del bus RS485.
• B / D−: línea negativa del bus RS485.
• GND: referencia común de tierra.

En caso de no establecer comunicación, se recomienda verificar la identificación de las líneas A y B del otro equipo, ya que algunos fabricantes utilizan una nomenclatura invertida.

Aplicaciones

• Comunicación RS485 con Arduino.
• Proyectos con ESP32, STM32, PIC, AVR y microcontroladores 51.
• Redes Modbus RTU.
• Automatización industrial.
• Comunicación entre sensores y controladores.
• Sistemas de adquisición de datos.
• Control de equipos a distancia.
• Redes multipunto RS485.
• Instrumentación electrónica.
• Controladores, PLC y variadores compatibles con RS485.

Recomendaciones de instalación

• Utilizar cable de par trenzado para las líneas A y B.
• Mantener una tierra de referencia común cuando la instalación lo requiera.
• Colocar la resistencia de terminación de 120 Ω únicamente en los extremos del bus.
• Evitar conexiones tipo estrella en instalaciones extensas.
• Verificar el voltaje lógico antes de conectarlo a sistemas que funcionen exclusivamente con 3.3 V.
• No confundir la compatibilidad de las señales de 3.3 V con la alimentación del módulo.

Contenido del paquete

• 1 módulo convertidor TTL/UART a RS485 con control automático de dirección.
