Módulo Convertidor TTL a RS485 MAX485 UART para Arduino ESP32 PIC

Módulo Convertidor TTL a RS485 MAX485 UART para Arduino ESP32 PIC

El módulo MAX485 permite convertir señales TTL a RS485 y RS485 a TTL, facilitando la comunicación serial entre microcontroladores y equipos industriales a larga distancia. Es una solución compacta, económica y ampliamente utilizada en proyectos de automatización, control y redes de comunicación RS485.

Basado en el chip MAX485, ofrece transmisión estable, bajo consumo y alta inmunidad al ruido eléctrico, ideal para sistemas con cableado largo o entornos industriales.

Características destacadas

Conversión bidireccional TTL a RS485 y RS485 a TTL
Basado en el integrado MAX485 de bajo consumo
Comunicación UART simple y estable
Alta resistencia al ruido e interferencias
Compatible con Arduino, ESP32, PIC, STM32 y PLC
Bornera de tornillo para conexión directa del bus RS485
Diseño compacto y fácil de integrar en proyectos

Especificaciones técnicas

Chip principal MAX485
Interfaz TTL UART
Interfaz RS485 diferencial A y B
Voltaje de operación 5V
Comunicación half duplex
Bajo consumo de energía
Alta velocidad de transmisión estable

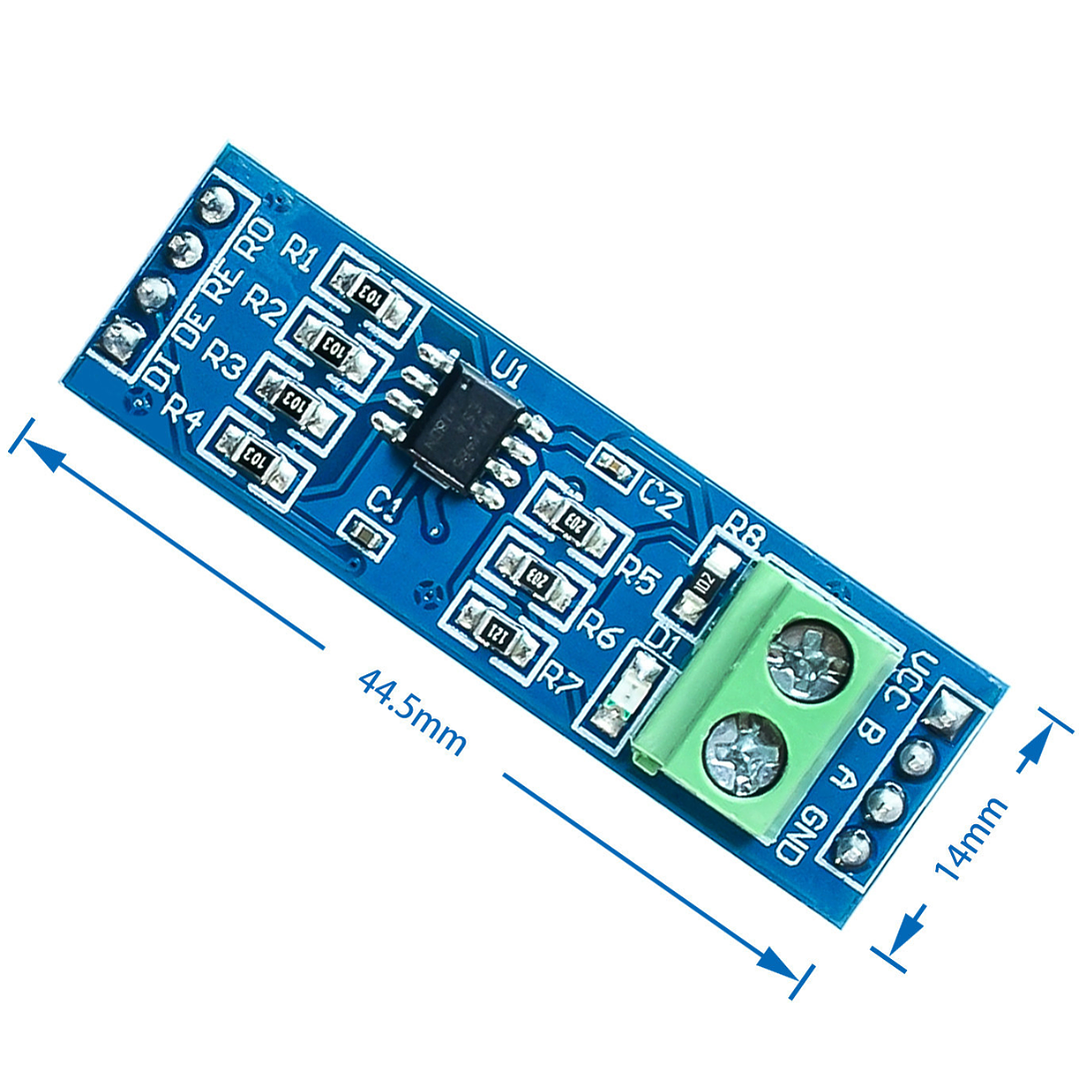

Dimensiones aproximadas 44.5 mm x 14 mm

Conexiones TTL

VCC alimentación 5V
GND tierra
DI entrada de datos desde el microcontrolador
RO salida de datos hacia el microcontrolador
RE control de recepción
DE control de transmisión

Conexiones RS485

A línea positiva
B línea negativa

Aplicaciones comunes

Comunicación entre Arduino y redes RS485
Automatización industrial
Lectura de medidores y sensores remotos
PLC y sistemas de control
Domótica y monitoreo a distancia
Proyectos electrónicos de comunicación serial

Contenido del producto

1 módulo convertidor TTL a RS485 basado en MAX485
